При покупке мультиметра обратите внимание на наличие функции автовыключения (для экземпляра, изображенного на рис. 2.1, о присутствии такой функции говорит надпись « Auto power off»). Большинство современных мультиметров ее имеют, но может быть, при некотором опыте обращения с ними вы предпочтете, чтобы ее не было: такой мультиметр имеет привычку выключаться посреди работы как раз в тот момент, когда у вас заняты руки. По крайней мере, перед покупкой стоит ознакомиться с описанием того, как реализована эта функция.

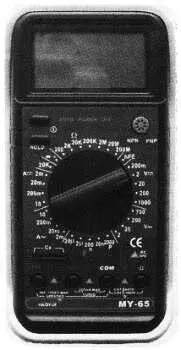

Рис. 2.1. Типовой мультиметр с дополнительной функцией измерения емкости

* * *

Слабым местом всех мультиметров является функция измерения тока, т. е. режим амперметра. Если вы творчески изучили главу 1 , то должны легко сообразить, что амперметр, включаемый всегда последовательно с нагрузкой, должен иметь очень маленькое собственное (внутреннее) сопротивление, иначе на нем образуется большое падение напряжения, что внесет искажения в измеряемую величину тока.

Если вы все же не поняли предыдущую фразу, то вернитесь к рис. 1.4 и перерисуйте его на листочке бумажки так: вместо амперметра нарисуйте резистор R A(который будет представлять упомянутое внутреннее сопротивление амперметра), а переменный резистор R1 исключите. Вы получите почти точно такую же картинку, как и раньше, только вместо R1 у вас теперь есть R A, и все расчеты будут совершенно аналогичными: чем больше R A, тем меньшее падение напряжения покажет вольтметр на R2 и тем меньше будет общий ток в цепи. Это очень плохо, т. к. оба прибора должны только измерять, но никак не участвовать в процессах, происходящих в цепи. В принципе полностью избежать влияния амперметра не удается, но получается сделать внутреннее сопротивление амперметра достаточно малым, чтобы пренебречь его влиянием.

Вот это-то замечательное свойство амперметров одновременно и является их самым слабым местом — достаточно перепутать и включить амперметр не последовательно, а параллельно источнику питания (подобно вольтметру на рис. 1.1), как через него, в полном соответствии с законом Ома, потечет огромный ток, ограниченный только возможностями источника. Действительно — характерное сопротивление амперметра при измерении больших токов составляет порядка нескольких миллиом, что даже при 5-вольтовом источнике дает токи в 1000 А и более! На самом деле никакой обычный источник питания (включая даже бытовую электросеть) такого тока отдать не сможет, но того, что сможет, будет достаточно, чтобы прибор сгорел.

Однако не отчаивайтесь — обычно в хороших мультиметрах на этот случай внутри стоит плавкий предохранитель, а самых «продвинутых» — даже самовосстанавливающийся. Поэтому если ваш прибор вдруг перестал показывать ток (а вы можете и не заметить, как случайно подсоединили его в режиме измерения тока к выводам питания), то прежде всего откройте его и проверьте этот самый предохранитель.

Кстати, именно для того, чтобы дополнительно защитить мультиметр от вышеописанных неприятностей, клемму для подключения щупа в режиме измерения тока всегда делают отдельно от других.

Теперь немного о режиме вольтметра. От вольтметра, наоборот, требуется максимально высокое сопротивление, иначе часть тока будет проходить через него, т. е. мимо измеряемого участка, что эквивалентно уменьшению суммарного сопротивления этого участка (подробнее о параллельном включении резисторов мы поговорим в главе 5 , а пока, чтобы понять сказанное, поглядите еще раз на рис. 1.4). Итак, чтобы вольтметр не вносил искажения, его сопротивление делают максимально большим. И это хорошо — по крайней мере, нет такой опасности сжечь прибор, как в случае амперметра, — если вы включите мультиметр в режиме вольтметра в цепь последовательно с источником питания, ток просто не пойдет (точнее, пойдет, но очень маленький). Зато вольтметр можно испортить, если включить его на предел в 1 В, а подсоединить к сети 220 В. Надо сказать, что обычно современные вольтметры выдерживают такое издевательство, но лучше все же не рисковать и соблюдать следующее правило:

* * *

Обязательно заранее устанавливайте прибор на тот диапазон, в котором вы собираетесь производить измерения. Если примерное значение величины заранее неизвестно, то следует установить прибор на максимальный диапазон.
