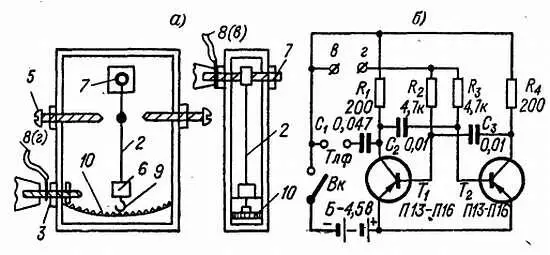

Рис. 37. Сигнализатор с резистором

Пружина 2 укрепляется на нем, как на оси. К грузику 6 снизу припаивается вторая, более мягкая пружинка 9 (массу грузика в этом случае следует увеличить). Эта пружинка выполняет роль скользящего контакта регулируемого резистора 10 . Контактная пластина 10 может быть взята от проволочного резистора или изготовлена самостоятельно. Для этого на пластинку пластмассы или картона наматывается тонкая высокоомная проволока. Конец проволоки закрепляется под гайку контакта 3 . Регулируемый резистор готов.

Где устанавливать датчик? Это зависит от характера разучиваемого движения. Например, для совершенствования бега датчики укрепляются на голени спортсмена так, чтобы направление сгибания пружины совпадало с направлением движения голени. Упругость пружины регулируется таким образом, чтобы замыкание контактов происходило при достаточно энергичном маховом движении. Укрепление датчика на плече гребца заострит внимание спортсмена на движении плечевого пояса и таза. Кроме того, с помощью таких периодических сигналов бегун, лыжник или гребец может следить за ритмичностью своих движений на протяжении всей дистанции.

Наибольшее распространение в ряде видов спорта, где необходимо проследить за движением конечностей (рук или ног), — в гимнастике, фехтовании, боксе — получили применение углометрические сигнализаторы, или, как их еще называют, гониометры. Они часто используются и педагогами-тренерами, и исследователями.

Основные элементы такого сигнализатора: регулируемый резистор, включаемый по схеме потенциометра или реостата, и звуковой генератор, в котором при помощи этого регулируемого резистора изменяется частота или громкость звукового сигнала (см. рис. 37, б ).

Регулируемый резистор R* (рис. 38, а ) укрепляется в месте сочленения двух подвижных планок, причем очень часто скрепляющим их элементом является сам резистор. Для этой цели удобнее всего применять плоские регулируемые резисторы, выпускаемые чешской фирмой «Тесла» (они имеются в продаже). В этом случае на одной из планок закрепляется корпус сопротивления при помощи винта, пропущенного через центральное отверстие, а во второй планке вырезается отверстие, в котором закрепляется подвижное кольцо. Если таких резисторов под рукой не окажется, можно использовать регулируемые резисторы типа СП или других типов.

Для закрепления датчика на руке или ноге в планках, которые делаются или из тонких металлических полосок, или из пластмассы, нужно сделать по четыре прорези (попарно). В эти прорези продергиваются ремешки или широкие ленты, при помощи которых все подвижное устройство прикрепляется на суставах руки или ноги (впрочем, не исключается возможность укрепления в тазобедренном и плечевом суставах). На рис. 38, в показано прикрепление датчика для сигнализации о движениях в локтевом суставе.

Обычно сигнализатор укрепляется на суставах конечностей, поэтому величина планок рычагов может изменяться в зависимости от видов упражнений или целей исследований.

Иногда при проведении анализа сложных движений подвижную систему делают не однозвенной, как рассказывалось выше, а двухзвенной или даже трехзвенной. В этих случаях соответственно увеличивается число потенциометрических узлов, причем сигнал может подаваться или с одного, или с нескольких звуковых генераторов.

Провода, идущие от регулируемого резистора, пропускаются под ремешки одной из планок, как показано на рис. 38, а , и далее пропускаются под спортивной одеждой или прикрепляются к телу спортсмена медицинским лейкопластырем. Звуковой генератор помещается или в грудном кармане спортивного костюма, или укрепляется на поясе спортсмена в специальном карманчике.

Рис. 38. Сигнализатор-гониометр

Метод срочной информации особенно необходим для тех видов спорта, в которых затруднен контроль за движениями. К таким видам в первую очередь относится плавание. С этой целью создан прибор, позволяющий пловцу оценивать качество движений по скорости перемещения тела от каждого гребка. В процессе плавания прибор сигнализирует каждый раз, как только спортсмен достигает определенной (заданной) скорости продвижения от гребка ногами или руками [6] Эта методика предложена Ю. Г. Сосиным и Р. И. Струком для ряда плавательных упражнений. .
