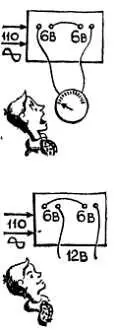

Н. — Да, я помню о таком случае. Это одно из самых позорных пятен моей карьеры радиста. У меня был трансформатор с двумя вторичными обмотками, дававшими каждая по 6 в. Я соединил их последовательно, чтобы получить 12 в, но вместо этого я получил напряжение, равное абсолютному нулю.

Л. — Значит ты, Незнайкин, включил свои вторичные обмотки последовательно, но в противофазе. Поменяв местами выводы одной из обмоток, ты получил бы 12 в. Впрочем тебе повезло, что не было надобности включать эти обмотки параллельно, потому что в этом случае включение в противофазе равносильно настоящему короткому замыканию. Следовательно, как ты видишь, мы можем подавать на вспомогательную обмотку двухфазного двигателя переменное напряжение, способное заставить его вращаться в ту или в другую сторону (в зависимости от фазы этого переменного напряжения) и с большей или меньшей частотой (в зависимости от амплитуды этого напряжения).

Н. — Надеюсь, что при использовании двигателя постоянного тока ты не будешь питать его током транзистора или лампы?

Л. — Я буду тебе очень признателен, если ты сможешь показать закон, запрещающий так поступать. Транзистор как раз очень хорошо подходит для такой работы, так как легче всего сделать двигатель с небольшим количеством витков из толстого провода, иначе говоря, рассчитанный для работы при относительно низком напряжении и большом токе. Поэтому для приведения в действие двигателя широко используются транзисторы. Но в этом случае необходимо обращать внимание на некоторые моменты. Включая якорь двигателя в цепь коллектора транзистора, мы практически устанавливаем значение протекающего по этому якорю тока (до тех пор, пока на выводах транзистора еще имеется напряжение, т. е. пока транзистор еще не находится в состоянии насыщения). Следовательно, этим самым мы устанавливаем значение даваемого двигателем крутящего момента.

Когда транзистор входит в состояние насыщения, т. е. когда на его выводах больше нет напряжения, напряжение на выводах двигателя становится равным напряжению питания и больше повышаться не может. Следовательно, этим ограничивается частота вращения двигателя.

Н. — Но одно обстоятельство здесь меня беспокоит: двигатель постоянного тока обладает способностью одинаково хорошо вращаться в любую сторону. В этом случае отпадает ужасная проблема с фазой и противофазой, потому что для изменения направления вращения двигателя достаточно изменить направление тока в якоре и оставить без изменения направление тока в статоре. Однако коллекторный ток транзистора может иметь только одно направление. Как решить эту проблему?

Л. — Возможно несколько решений. Так, например, ты можешь привести в действие двигатель усилителем с последовательным пушпульным выходным каскадом, схему которого я показывал тебе на рис. 52. Следует сказать, что это самое простое решение.

Н. — Но есть еще одно беспокоящее меня обстоятельство. В некоторых случаях может потребоваться двигатель очень большой мощности, и я не уверен, что мне легко удастся найти транзисторы, способные пропускать несколько десятков ампер и выдерживать напряжение в несколько сотен вольт.

Л. — Найти-то их можно, но стоят они действительно очень дорого. Для этого случая имеется одно изящное решение — использовать в качестве усилителя динамомашину (такое устройство часто называют электромашинным усилителем).

Н. — Скорее расскажи мне, что это такое. Я знаю, что усиливать могут лампы и транзисторы, но я никогда не подозревал, что в качестве усилителя может выступать скромная динамомашина, установленная, как я знаю, под капотом моего автомобиля.

Л. — О, это исключительно просто. Представь себе (рис. 103) динамомашину, приводимую в движение электродвигателем. Если я не подам тока в обмотку электромагнита, который служит статором динамомашины, то она не даст на щетки никакого тока. Но чем больше тока пошлю я в обмотку статора, тем более высокое напряжение появится на щетках динамомашины.
