Н. — Все, что хочешь, но только не это!
Л. — Успокойся, в этом нет необходимости. По прошествии времени, равного постоянной времени RC, конденсатор зарядится или разрядится на 63 % относительно установившегося значения. По истечении удвоенной постоянной времени он зарядится или разрядится на 86 %. И, наконец, по прошествии утроенной постоянной времени его заряд (или разряд) достигнет 95 %. Иначе говоря, на характеристиках каждой конкретной дифференцирующей или интегрирующей схемы сказываются не индивидуальные значения R или С , а их произведение, выражаемое в секундах (или микросекундах) и именуемое постоянной времени.
Н. — Так, значит, если я правильно понял, когда потребовалось разделить сигналы по их длительности, ты выбрал малую постоянную времени по сравнению с длительностью сигнала на рис. 90, а и большую по сравнению с длительностью сигнала на рис. 91, а ?
Л. — Ты совершенно прав, именно так выбирают постоянную времени. Впрочем, именно по этой причине дискриминатор по длительности сигналов работает тем эффективнее, чем выше отношение менаду длительностью длинного и короткого сигналов.
Беседа десятая
РЕЛЕ И ДВИГАТЕЛИ
Наши друзья проследили за полными приключений путешествиями сигнала и подошли к моменту, когда у них возникло желание использовать сигнал. Незнайкин узнает, что «Реле — это не так просто». Выясняется, что для осуществления вращения необходим двигатель. Любознайкин открывает ему секреты этих устройств и схем, которые могут ими управлять.
Любознайкин— А теперь мы рассмотрим различные типы исполнительных механизмов.
Незнайкин— Что это за приборы? До сих пор ты о них мне ничего не говорил.
Л. — Неправда, мы уже говорили о них; ты, вероятно, просто забыл, что всякая электронная аппаратура состоит из:
1) первичного преобразователя, превращающего исследуемое физическое явление в электрический сигнал;
2) промежуточного преобразователя сигнала;
3) исполнительного элемента, использующего преобразованный сигнал для измерения или выполнения требуемого действия.
Н. — О, наконец-то мы добрались до последнего звена. Это начинает становиться серьезным.
Л. — Но это, Незнайкин, всегда было серьезным. И если мы сейчас приступаем к последнему звену, нам еще придется немало поговорить о различных частных применениях электронных устройств. Но как бы то ни было, начнем мы с реле.
Сопротивление катушки реле
Н. — Это совершенно излишне, я основательно знаком с этим вопросом.
Л. — Ну, если по твоему преисполненному скромности выражению «ты основательно знаком с вопросом», я позволю себе спросить, а можешь ли ты сказать, как зависит сопротивление катушки конкретного реле от напряжения, при котором оно должно работать?
Н. — Хм… но это скорее вопрос для математика!
Л. — О, я не требую от тебя длинных и сложных математических выражений, я лишь прошу тебя немного подумать. Важной характеристикой каждого реле является необходимое для срабатывания число ампер-витков, иначе говоря, произведение количества витков катушки на ток, необходимый для того, чтобы сердечник притянул якорь и тем самым замкнул контакты реле.
Рассмотрим изображенное на рис. 92 реле. Размер реле в значительной степени определяется размерами катушки. Катушка состоит из некоторого количества витков провода определенного сечения и с определенным сопротивлением. Предположим, что мы заменим этот провод другим с втрое меньшим диаметром. Как изменится его сечение?

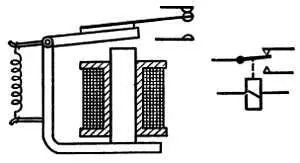

Рис. 92. Реле (его условное обозначение приведено справа) имеет катушку, создающую магнитное поле, под действием которого притягивается якорь, что приводит к замыканию или размыканию так называемых рабочих контактов.
Н. — Очень просто, в 3 раза.
Л. — За такой ответ, Незнайкин, я ставлю тебе нуль. Как можешь ты утверждать, что при уменьшении диаметра круга в 3 раза его площадь уменьшается во столько же раз? Ведь ты уже давно должен знать, что площадь круга пропорциональна квадрату его радиуса! Следовательно, уменьшив в 3 раза радиус (или диаметр) провода, мы в 9 раз уменьшим его сечение, что позволит нам при тех же размерах катушки намотать провода в 9 раз больше. Можешь ли ты сказать, какое сопротивление будет иметь наша новая катушка?
