Хотя стандартной единицей давления является паскаль (Па), можно констатировать, что кроме него используется очень много других единиц — от английских фунтов на квадратный дюйм (PSI) до бар или кг/см 2, в которых тарированы, например, автомобильные манометры.

Точные соотношения различных единиц давления приведены в табл. 6.1. Эту информацию можно использовать при калибровке той или иной программы с целью индикации результатов измерений в каких-либо единицах из ряда перечисленных.

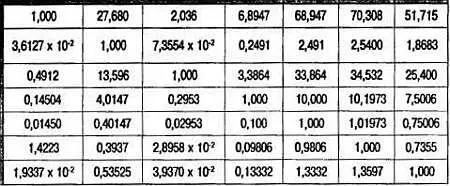

Таблица 6.1. Соотношение основных единиц измерения давления

В таблице использованы следующие обозначения:

PS1- фунт/кв. дюйм

дюйм Н 20- дюйм водяного столба

дюйм Hg- дюйм ртутного столба

кПа- килопаскаль

мбар- миллибар

см Н 20- сантиметр водяного столба

мм Hg- миллиметр ртутного столба

ФОТОМЕТРИЧЕСКИЙ ДАТЧИК

Еще проще, чем датчики температуры и давления, изготовляется фотометрический датчик, часто называемый люксметром, но на самом деле выполняющий гораздо более широкие функции.

Измерение параметров светового излучения является очень сложной задачей, особенно если отсутствует четкое представление о том, что и каким образом надо измерять. Даже в самых серьезных лабораториях иногда могут быть получены обескураживающие результаты из-за того, что при измерениях пренебрегли оформлением четкого протокола.

Надо знать, что основной величиной в фотометрии является сила света источника излучения, измеряемая в канделах . Люкс, более известная единица, на самом деле является единицей измерения освещенности, а это принципиально разные величины.

Для получения освещенности в один люкс экран площадью один квадратный метр должен быть расположен на расстоянии одного метра от точечного источника излучения, однородно излучающего свет во всех направлениях (сила света составляет одну канделу).

Строго говоря, экран должен иметь форму сферического сегмента площадью один квадратный метр, а не плоского квадрата со сторонами в один метр. В таком случае каждая точка экрана будет расположена на одинаковом расстоянии (1 м) от источника. Это важно, так как освещенность изменяется обратно пропорционально квадрату расстояния от источника. В указанных условиях область пространства, ограниченная прямыми, которые соединяют источник с линией, образующей периметр экрана, представляет собой «телесный угол» в один стерадиан и заключает световой поток в один люмен. Следовательно, освещенность в один люкс соответствует световому потоку в один люмен, падающему на один квадратный метр площади.

Освещенный подобным образом экран будет отражать, по меньшей мере, часть падающего на него света. Таким образом, он обладает некоторой яркостью, выражаемой в канделах на квадратный метр единицах, называемых нит (нт). Именно эту яркость измеряют экспонометрами в фотографии, тогда как люксметрами измеряют количество света, падающего на поверхность (например, на рабочий стол).

Связь между этими двумя величинами весьма сложна, поскольку основана на отражающих свойствах экрана и зависит от его альбедо (белизны) — величины, характеризующей способность тела отражать падающий на него световой поток, — а также от угла наблюдения экрана. К примеру, в фотографии обычно предполагают, что «средний» объект отражает не более 18 % падающего на него света.

Для того чтобы читатели правильно поняли процесс калибровки нижеописанного прибора, в табл. 6.2 приведены некоторые величины освещенности, получаемые определенной поверхностью в различных природных условиях. Можно убедиться, что динамический диапазон освещенностей достаточно велик.

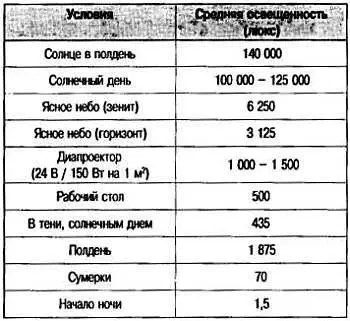

Таблица 6.2. Некоторые реперные точки фотометрии

В табл. 6.3 приводятся соотношения между основными единицами яркости, применяемыми на практике.

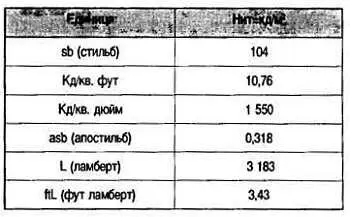

Таблица 6.3. Соотношение между основными единицами яркости

Как с инженерной точки зрения, так и с точки зрения практической электроники все фотометрические измерения производятся с помощью фотоэлектрической ячейки. Однако когда из результатов этих измерений, полученных в вольтах, нужно получить величины силы света, освещенности, светового потока или яркости, надо подходить к этому с точки зрения физика.
