Патрик Гёлль: Как превратить персональный компьютер в измерительный комплекс

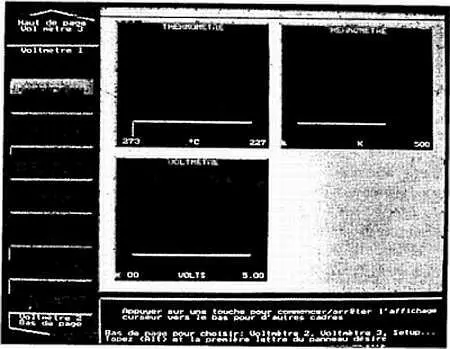

Рис. 6.10. Вид экрана в режиме измерения температуры

Для отображения температуры в градусах Кельвина достаточно выбрать режим «Переменная шкала», затем установить минимальное значение равным нулю, а максимальное — 500, без знаков после запятой (десятые доли градуса при точности ±1 °C не имеют значения). При отображении результатов в градусах Цельсия минимальное значение равно —273, а максимальное — 227, также без знаков после запятой.

При использовании АЦП, которые изготовлены по приведенным в книге схемам, на примере программы DEGRES.BAS можно убедиться, насколько просто превратить виртуальный вольтметр в виртуальный термометр.

200 REM — DEGRES —

210 GOSUB 100

220 D=INT(100*D)

230 LOCATE 1,1

240 PRINT USING"###";D-273;

245 PRINT "°C "

250 GOTO 210

260 REM (c)1997 Patrick GUEULLE

Метод приведения шкалы, использованный в этом упрощенном варианте программы VOLTS.BAS, можно применять во всех других программах, рассмотренных в главе 5 .

ДАТЧИК ДАВЛЕНИЯ

Измерение и регистрация давления широко распространены как в промышленности, так и в повседневной жизни: метеорологические барометры показывают атмосферное давление, а медицинские тонометры — давление в надуваемой манжете. Не стоит забывать и о высотомерах (альтиметрах), которые, по сути, представляют собой те же барометры, но со специальной шкалой.

Нижеописанный простой и дешевый датчик давления, способный работать с АЦП, которые рассмотрены в данной книге, может применяться в самых различных целях.

В зависимости от используемой технологии датчик давления без электронной части может быть и очень дорогим, и относительно дешевым. Экономичные датчики, построенные на основе кристалла кремния, были настолько усовершенствованы, что теперь параметры профессионального уровня можно получить, купив изделие примерно за 25 долларов. Такой датчик состоит из двух основных частей: герметичного корпуса, обычно снабженного штуцерами, позволяющими подсоединять гибкие трубки, и очень необычного полупроводникового кристалла. На одной и той же кремниевой пластине выполнены и классические электронные компоненты, и струнные датчики натяжения (рис. 6.11).

Рис. 6.11.Внешний вид кремниевого датчика давления

Революционная идея состоит в том, что именно сама пластина, определенная часть которой сделана очень тонкой при помощи микрообработки, играет роль мембраны, деформирующейся под воздействием давления.

Первые датчики, изготовленные по такой технологии, давали не слишком хорошие показатели. У них присутствовал ощутимый температурный дрейф, а также заметный сдвиг нуля (наличие выходного напряжения при нулевом давлении), который сильно менялся от образца к образцу. Электронные корректирующие устройства, к счастью, могли существенно сгладить эти недостатки, а на сегодняшний день положение значительно улучшилось.

Выполнение на одной пластине, помимо струнных датчиков натяжения, терморезисторов и резисторов с лазерной подгонкой позволяет производителям создавать и выпускать уже калиброванные и термокомпенсированные датчики. Использовать их очень просто — достаточно подать постоянное напряжение на одну диагональ моста, состоящего из струнных датчиков натяжения, и снимать с другой диагонали этого моста напряжение, пропорциональное приложенному давлению. Так, датчики компании Motorola из серии МРХ 2000 обычно формируют нулевое напряжение в диагонали при нулевом давлении и 40 мВ (реально — в пределах от 37,42 до 42,58 мВ) при давлении, соответствующем их полной шкале.

Для устройств, рассматриваемых в этой книге, с целью охвата наиболее широкой сферы применения был выбран датчик МРХ 2200, работающий в диапазоне изменения давления до 2 бар (до 200 кПа).

Датчик выпускается в двух вариантах — МРХ 2200 АР, называемый абсолютным, и МРХ 2200 DP, называемый дифференциальным. Очень важно понять принципиальную разницу между ними и выбрать именно тот вариант, который соответствует условиям измерения.

Деформируемая мембрана датчика может «чувствовать» только разницу давления между двумя своими поверхностями, притом по-разному в разных направлениях. Вследствие особенностей конструкции у нее есть сторона «высокого давления» и сторона «низкого давления». Поэтому корпус датчика состоит из двух полостей, между которыми и расположена мембрана.
