Вильямс Никитин: В помощь радиолюбителю. Выпуск 1

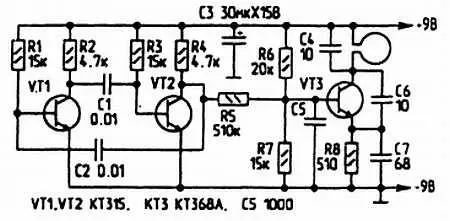

Рис. 14.Принципиальная схема металлоискателя

Васильев В. [11]

Принципиальная схема миноискателя приведена на рис. 15. Она содержит генератор высокой частоты на транзисторе VI и приемник, состоящий из гетеродина и детектора, на транзисторе V2. И генератор, и гетеродин приемника собраны по схеме емкостной трехточки. Катушка индуктивности генератора L1, выполненная в виде поисковой рамки, определяет его частоту, которая выбирается порядка 465 кГц. Частоту гетеродина приемника устанавливают подстроечным сердечником катушки L2, на 500 Гц больше частоты генератора. Поэтому в телефонах приемника будет слышен звук частотой 500 Гц.

Рис. 15.Принципиальная схема миноискателя

Если поблизости от рамки окажется металлический предмет, индуктивность катушки L1 и частота генератора изменятся. В результате изменится тональность звукового сигнала. Миноискатель реагирует на металлические предметы, удаленные от него на расстояние около нескольких десятков сантиметров.

Катушка L1 выполнена в виде прямоугольной рамки размерами 175x230 мм из 32 витков провода ПЭВ-2 0,35 мм. Конструкция катушки L2 показана на рис. 16.

Рис. 16.Конструкция катушки L2

В две бумажные гильзы помещены отрезки ферритового стержня марки 400НН или 600НН диаметром 7 мм, один неподвижный длиной 20 мм, а другой подвижный — длиной 35 мм. Гильзы обернуты бумажной лентой, а поверх нее намотана катушка — 55 витков провода ПЭЛШО 0,2 мм.

Транзисторы П422 можно заменить транзисторами КТ3616. Для питания используется батарея 3336 или три элемента типа «АА» по 1,5 В.

Печатная плата с расположением деталей показана на рис. 17.

Рис. 17.Печатная плата

Ильин Д. [12]

Прибор собран по классической схеме на двух генераторах с индикацией биений. Он позволяет обнаружить чугунную крышку люка на глубине до 0,8 м. Принципиальная схема прибора изображена на рис. 18. Он содержит два LC-генератора на транзисторах VT1 (поисковый) и VT2 (эталонный), а также смеситель, собранный на транзисторе VT3. Питание осуществляется от батареи для карманного фонаря напряжением 4,5 В.

Рис. 18.Принципиальная схема прибора

Работа прибора основана на изменении частоты колебаний поискового генератора при приближении его катушки индуктивности к металлическому предмету. В результате биения между частотами поискового и эталонного генераторов, которые выделяются на выходе смесителя, изменяют свой тон.

Оба генератора собраны по схеме с индуктивной обратной связью. Колебательные контуры включены в коллекторные цепи, а катушки связи L2 и L5 — в цепи баз транзисторов. Контурная катушка поискового генератора L1 выполнена в виде рамки, перемещением которой ищут место расположения металлического предмета.

Эталонный генератор с контурной катушкой L4 служит источником опорной частоты, с помощью которой определяется изменение частоты поискового генератора. Переменные напряжения обоих генераторов с обмоток L3 и L6 поступают на транзистор смесителя VT3. В цепи его коллектора помимо токов с частотой первого и второго генераторов возникают токи суммарной и разностной частот. Напряжение разностной частоты, называемое биениями, прослушивается головными телефонами.

В авторском варианте схема собрана на транзисторах П6. Можно использовать транзисторы КТ361 с любым буквенным индексом, желательно, чтобы VT1 и VT2 были одинаковыми.

При поиске частота эталонного генератора подстраивается для получения биений низкого тона, который становится выше при обнаружении металла.

Рамка — прямоугольной формы размерами 300x400 мм и содержит катушки L1, L2 и L3. Катушки L4, L5 и L6 помещают в сердечнике СБ-4. Намоточные данные всех катушек приводятся в табл. 1.
