Вильямс Никитин - В помощь радиолюбителю. Выпуск 9

Кирсанов В. [8]

С помощью этого несложного прибора можно проверять транзисторы, не выпаивая их из того устройства, в котором они установлены. Необходимо лишь отключить там питание.

Принципиальная схема прибора приведена на рис. 10.

Рис. 10. Схема прибора для проверки исправности транзисторов

Если выводы испытуемого транзистора V xподключить к прибору, он совместно с транзистором VT1 образует схему симметричного мультивибратора с емкостной связью, и если транзистор исправен, мультивибратор будет генерировать колебания звуковой частоты, которые после усиления транзистором VT2 воспроизведутся звукоизлучателем В1. С помощью переключателя S1 можно изменить полярность напряжения, поступающего на проверяемый транзистор согласно его структуре.

Вместо старых германиевых транзисторов МП 16 можно использовать современные кремниевые КТ361 с любым буквенным индексом.

Васильев В. [9]

С помощью этого прибора есть возможность измерить обратный ток коллектор-эмиттер транзистора I КЭи статический коэффициент передачи тока в схеме с общим эмиттером h 21Эпри разных значениях тока базы. Прибор позволяет измерять параметры транзисторов обеих структур. На принципиальной схеме прибора (рис. 11) показаны три группы входных клемм. Группы Х2 и ХЗ предназначены для подключения транзисторов средней мощности с разным расположением выводов. Группа XI — для транзисторов большой мощности.

Кнопками S1-S3 устанавливается ток базы испытуемого транзистора: 1,3 или 10 мА Переключателем S4 можно изменить полярность подключения батареи питания в зависимости от структуры транзистора. Стрелочный прибор РА1 магнитоэлектрической системы с током полного отклонения 300 мА измеряет ток коллектора. Для питания прибора используется батарея GB1 типа 3336Л.

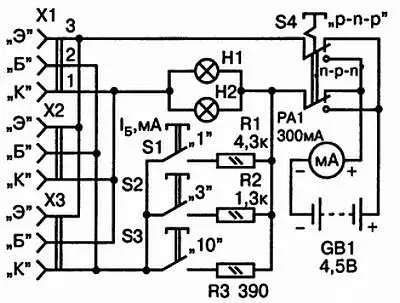

Рис. 11. Схема испытателя транзисторов средней и большой мощности

Перед подключением испытуемого транзистора к одной из групп входных клемм нужно установить переключатель S4 в положение, соответствующее структуре транзистора. После его подключения прибор покажет значение обратного тока коллектор-эмиттер. Затем одной из кнопок S1-S3 включают ток базы и измеряют ток коллектора транзистора. Статический коэффициент передачи тока h 21Эопределяется делением измеренного тока коллектора на установленный ток базы. При оборванном переходе ток коллектора равен нулю, а при пробитом транзисторе загораются индикаторные лампы H1, Н2 типа МН2,5–0,15.

Вардашкин А . [10]

При использовании этого прибора можно измерить обратный ток коллектора I КБОи статический коэффициент передачи тока в схеме с общим эмиттером h 21Эмаломощных и мощных биполярных транзисторов обеих структур. Принципиальная схема прибора показана на рис. 12.

Рис. 12. Схема испытателя транзисторов со стрелочным индикатором

Испытуемый транзистор подключается к клеммам прибора в зависимости от расположения выводов. Переключателем П2 устанавливается режим измерения для маломощных или мощных транзисторов. Переключатель ПЗ изменяет полярность батареи питания в зависимости от структуры контролируемого транзистора. Переключатель П1 на три положения и 4 направления служит для выбора режима. В положении 1 измеряется обратный ток коллектора I КБОпри разомкнутой цепи эмиттера. Положение 2 служит для установки и измерения тока базы I б. В положении 3 измеряется статический ко- эффициент передачи тока в схеме с общим эмиттером h 21Э.

При измерении обратного тока коллектора мощных транзисторов параллельно измерительному прибору РА1 переключателем П2 подключается шунт R3. Установка тока базы производится переменным резистором R4 под контролем стрелочного прибора, который при мощном транзисторе также шунтируется резистором R3. Для измерений статического коэффициента передачи тока при маломощных транзисторах микроамперметр шунтируется резистором R1, а при мощных — резистором R2.
