В ПЗУ 8-битного микрокомпьютера примерно 4К байт отводятся для операционной системы, которая обеспечивает ввод с клавиатуры, управляет выводом на дисплей, кассетным накопителем и т. п. Интерпретатор БЕЙСИКа обычно занимает 12К байт. Реализовать ПЗУ емкостью 16К можно на одной микросхеме 16К, двух микросхемах 8К или четырех микросхемах 4К.

Программируемые маской ПЗУ.Если микропроцессорная система рассчитывается на массовый выпуск, например домашний компьютер, наиболее целесообразно применять ПЗУ, программируемые маской или фотошаблоном. Запись в такие устройства осуществляется в процессе производства — хранящиеся данные определяются применяемой маской. Разработчик системы сообщает спецификации содержимого ПЗУ фирме-изготовителю. Поскольку заказ оказывается выгодным только для партии в десятки тысяч микросхем, разработчик должен быть полностью уверен в том, что данные и программы безошибочны и не потребуют изменений.

Программируемые ПЗУ с плавкими перемычками.Такие ПЗУ (ППЗУ) оказываются экономичными при среднем объеме производства, и их программирует сам разработчик. Внутри микросхемы находится матрица из нихромовых или поликремниевых перемычек, которые можно расплавить, подав импульс тока с соответствующими параметрами. Программирование занимает значительное время, но сам прибор ( программатор ) оказывается простым и относительно недорогим. Довольно часто опытные образцы микропроцессорных систем поставляются с ППЗУ, которые после выявления ошибок и при переходе к массовому выпуску заменяются на ПЗУ.

Стираемые ППЗУ.После программирования изменить содержимое рассмотренных выше микросхем ППЗУ нельзя, т. е. они не допускают стирания содержимого и повторного программирования. В то же время стираемые ППЗУ (СППЗУ) обеспечивают многократные стирание их содержимого и программирование.

В корпусе СППЗУ сделано «окно», через которое на матрицу запоминающих элементов попадает свет. При экспонировании ультрафиолетовым светом в течение нескольких минут хранимые данные стираются. После этого в микросхему с помощью дешевого программатора импульсами тока можно записать новую информацию. Процесс программирования длится несколько минут, однако некоторые программаторы позволяют записывать информацию в несколько микросхем одновременно.

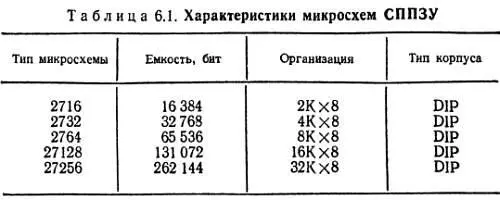

Стираемые ППЗУ удобно применять при мелкосерийном производстве и на этапе проектирования, однако относителыю высокая стоимость устройств препятствует их использованию в серийных изделиях. В табл. 6.1 приведены основные характеристики наиболее популярных микросхем СППЗУ, а разводка контактов их корпусов показана на рис. 6.1.

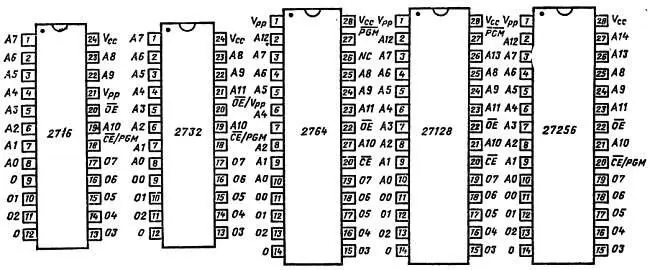

Рис. 6.1. Разводка контактов распространенных микросхем СППЗУ.

Электрически стираемые ППЗУ.В относительно новых микросхемах электрически стираемых (изменяемых) ППЗУ в отличие от СППЗУ можно стереть содержимое электрическими импульсами; при этом микросхемы не нужно вынимать из гнезд. К сожалению, такие микросхемы довольно дороги и пока не получили широкого распространения, тем более что имеются экономичные КМОП-ЗУПВ, оправдывающие использование батарейного резервного питания.

Не следует полагать, что последние два вида микросхем можно отнести к памяти с записью и считыванием, т. е. к ЗУПВ. Хотя в них реализуются обе операции, следует все же отчетливо представлять себе различие между ними и истинными ЗУПВ, обеспечивающими моментальное изменение содержимого любого байта. Важными характеристиками являются также время и простота репрограммирования микросхем. Типичное время обращения к любому байту в ЗУПВ составляет около 150 нс. Следовательно, все содержимое микросхемы ЗУПВ 8К можно изменить за 150x8192 не (плюс некоторое дополнительное время на действия процессора). Общее время обращения измеряется несколькими миллисекундами.

Программирование микросхемы СППЗУ емкостью 8К байт длится несколько минут без учета извлечения ее из гнезда и стирания имеющейся информации ультрафиолетовым светом. В этом отношении микросхемы электрически стираемых ППЗУ предпочтительнее, так как их не требуется вынимать из гнезд. Но все же время их репрограммирования в несколько тысяч раз больше, чем у микросхем ЗУПВ эквивалентной емкости.
