Постоянное запоминающее устройство.Микропроцессорам необходима некоторая фиксированная память для управляющих программ и, возможно, операционных систем и интерпретаторов языков программирования высокого уровня. Такая память обеспечивается микросхемами постоянных запоминающих устройств (см. гл. 6 ).

Микросхемы для ввода-вывода.Чтобы выполнить любую полезную функцию, микропроцессор должен как-то взаимодействовать с внешним миром. Такие связи реализуются с помощью БИС, конфигурация которых определяется программно и которые называются программируемыми .

Микросхемы для ввода-вывода подразделяются на параллельные (одновременно передается байт) и последовательные (по единственной линии передается один бит за другим).

На рис. 5.3 показана базовая конфигурация микропроцессорной системы, содержащая центральный микропроцессор (ЦП), постоянное запоминающее устройство (ПЗУ), запоминающее устройство с произвольной выборкой (ЗУПВ) и микросхемы для ввода-вывода.

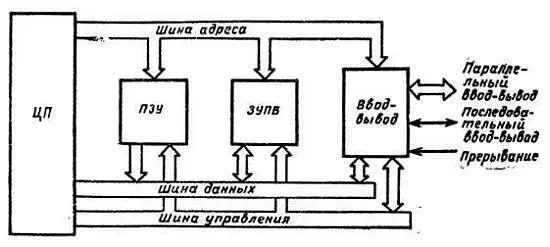

Рис. 5.3. Основные компоненты микропроцессорной системы.

Отметим наличие в системе трех шин; компоненты объединяются шинами адреса, данных и управления, поэтому одним из требований к вспомогательным микросхемам оказывается наличие у них тристабильных выходов. С их помощью обеспечивается отключение микросхемы от шины, когда последняя не требуется.

Вспомогательные микросхемы, например ПЗУ или ЗУПВ, почти всегда выбираются или разрешаются низким уровнем сигнала разрешения кристалла EN или выбора (выборки) кристалла CS.

Обычно эти сигналы формируют дешифраторы адреса, на входы которых подаются сигналы с шины адреса. Дешифратор адреса как бы разделяет имеющуюся память на блоки, каждый из которых соответствует конкретной вспомогательной микросхеме. Следовательно, когда микропроцессор считывает или записывает информацию, например в ЗУПВ, дешифратор адреса обеспечивает выбор только ЗУПВ, а внутренние буферы микросхем ПЗУ и ввода-вывода удерживают их выходы в высокоимпедансном состоянии.

Распределение пространства памяти в микропроцессорной системе удобно показывать с помощью так называемой карты памяти . 8-битный микропроцессор с 16-линиями адреса может адресовать любую из 65536 (216) ячеек памяти, поэтому диапазон адресов памяти составляет от 0 до 65535 (максимальный адрес). На рис. 5.4 показана типичная карта памяти с адресами.

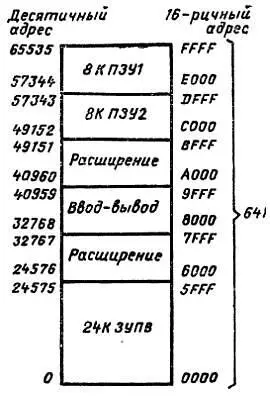

Рис. 5.4. Типичная карта памяти системы управления с 8-битным микропроцессором.

Поиск неисправностей в микропроцессорных системах, особенно для новичков, может оказаться сложной задачей. Однако расстраиваться не нужно, потому что большинство неисправностей довольно просты и их можно обнаружить несложным прибором. До начала работы следует по возможности получить принципиальную схему и документацию по эксплуатации системы; в ней приводятся наиболее часто встречающиеся неисправности.

Отправной точкой при работе со схемной платой служит идентификация основных элементов, включая микропроцессор и вспомогательные микросхемы. Микросхемы полупроводниковой памяти обычно размещаются компактно, и их легко найти (подробнее см. в гл. 6 ), а микросхемы для ввода-вывода располагаются вблизи соответствующих разъемов. Генератор синхронизации легко найти по кварцу, а дешифраторы адреса выполняются на TTЛ-схемах либо на заказных логических матрицах (программируемые логические матрицы ПЛМ или нескоммутироваиные логические матрицы НЛМ).

Разобравшись в схемной плате и найдя основные микросхемы, нужно попытаться найти ответы на следующие вопросы.

1. В каком состоянии находится система — имеется ли какая-либо индикация или система выглядит полностью неработающей? В последнем случае прежде всего необходимо проверить напряжение питания +5 В. Если оно мало или отсутствует, следует отключить питание от печатной платы и установить, «виноват» блок питания или чрезмерная нагрузка из-за короткого замыкания в самой системе.

2. Нажмите кнопку сброса и посмотрите, возникают ли в системе какие-либо изменения. Если происходит частичный сброс (например, индицируется сообщение об авторском праве или появляется какой-то начальный стимул), неисправность микропроцессора маловероятна, а более правдоподобен отказ в какой-либо вспомогательной микросхеме, например в ЗУПВ.
