Так, например, если выбрать значение минимального тока зарядки в ускоренном режиме равным 0,45 А, то сопротивление резистора R3 составит 2,7 Ом. При этом значение мощности, рассеиваемой на резисторе R3 определяется по формуле:

P R3 = R3x I 2 ур = 2,7 x 0,45 x 0,45 = 0,55 Вт

Чтобы можно было в определенных пределах регулировать величину минимального тока зарядки, в предлагаемом устройстве желательно установить резистор R3 мощностью не менее 2 Вт.

Максимальный ток зарядки в ускоренном режиме с учетом выбранной величины мощности, рассеиваемой на резисторе R3 (в нашем примере 2 Вт), определяется по формуле:

I 2 макс = P R3/R3

В результате для выбранных параметров максимальный ток зарядки I максв ускоренном режиме будет составлять 0,86 А. Таким образом, при сопротивлении резистора R3, равном 2,7 Ом, и рассеиваемой на нем мощности 2 Вт ток зарядки можно изменять с помощью регулировочного резистора R4 в пределах от 0,45 А до 0,86 А. Такой ток считается оптимальным для пальчиковых аккумуляторов емкостью 450–850 мА.

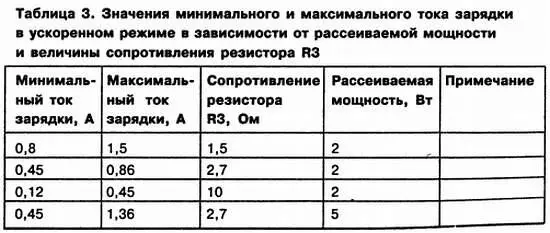

С помощью простых расчетов можно определить значения минимального и максимального тока зарядки в ускоренном режиме в зависимости от рассеиваемой мощности и величины сопротивления резистора R3. Эти данные приведены в табл. 3.

Все детали универсального зарядного устройства размещены на печатной плате размером 52x40 мм. Печатная плата приведена на рис. 8.

Рис. 8. Печатная плата универсального зарядного устройства

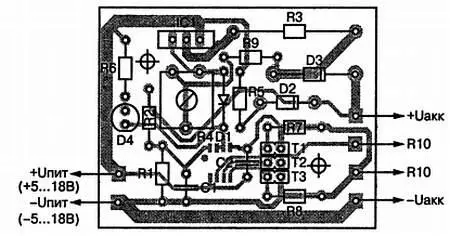

Расположение деталей на печатной плате прибора показано на рис. 9.

Рис. 9. Расположение деталей на печатной плате универсального зарядного устройства

К деталям, используемым в данном устройстве, не предъявляются какие-либо особые требования. Естественно, рекомендуется применять любые малогабаритные резисторы и конденсаторы, которые без проблем можно разместить на печатной плате.

При изготовлении зарядного устройства можно использовать, например, резисторы типа МЛТ-0,125. Вполне подойдут и другие малогабаритные резисторы. В то же время, величина рассеиваемой мощности резистора R3, в соответствии с приведенными ранее расчетами, должна составлять 2 Вт. Конденсаторы С1 и С2 могут быть металлокерамическими или керамическими.

Диод 1N4148 (D1) можно заменить на отечественные диоды КД510, КД521 или КД522, обращая особое внимание на маркировку выводов катода и анода. Вместо диода 1N4007 (D2) можно установить отечественные диоды КД105, КД208, КД209 или КД243. Светодиод D4 — любой на ток 20 мА.

Монтаж элементов на печатной плате следует начать с установки микросхемы IC1 со стороны печатных проводников. При этом сначала необходимо аккуратно припаять один из выводов микросхемы к соответствующей контактной дорожке, а затем — все остальные выводы. Остальные элементы устанавливаются в обычном порядке, то есть сначала впаиваются пассивные малогабаритные детали, затем полупроводниковые элементы, а после этого — крупногабаритные детали.

Не следует забывать о том, что микросхему IC1 желательно установить на радиатор. Тепловое сопротивление радиатора рассчитывается по следующей формуле:

R рад= Д t/ I урx ( U пит— U акк),

где:

I ур- ток зарядки в ускоренном режиме (А);

U пи т - напряжение источника питания (В);

U акк—напряжение аккумуляторной батареи (В);

Д t— максимально допустимая разница между температурой радиатора и температурой окружающей среды (обычно примерно 80 °C).

Если в процессе эксплуатации будет выбран режим, в котором окончание зарядки наступает по истечении определенного времени, то необходимый лимит устанавливается с помощью перемычек Т1-Т3. В этом случае термистор R10, а также резисторы R7 и R8 не устанавливаются.

При выборе режима зарядки с контролем температуры аккумулятора, необходимо установить термистор R10, а также резисторы R7 и R8. При этом термистор R10 должен иметь хороший тепловой контакт с заряжаемой аккумуляторной батареей. В данном случае перемычки Т1-Т3 не устанавливаются. При использовании зарядного устройства в указанном режиме для зарядки аккумуляторных батарей мобильных телефонов устаревших типов в качестве термистора R1G можно использовать терморезистор, входящий в состав аккумулятора. К схеме этот термистор подключается через соответствующие контакты аккумуляторной батареи. В то же время желательно произвести перерасчет величин сопротивлений резисторов R7 и R8 с учетом параметров термистора для каждого типа заряжаемого аккумулятора.
