Для корректного распознавания момента окончания зарядки аккумулятора при падении напряжения на его контактах необходимо обеспечить наличие на выводе 1 (V sen) микросхемы IC2 напряжения, соответствующего напряжению одного элемента аккумуляторной батареи. Для этого используется делитель напряжения, выполненный на резисторах R1 и R2. Так, например, если выбрать величину сопротивления резистора R1 равной 10 кОм, величину сопротивления резистора R2 следует рассчитать по следующей формуле:

R2= R1x ( V akk/ V sen - 1)

где:

V akk- общее номинальное напряжение аккумуляторной батареи;

V sen - напряжение на выводе 1 микросхемы IC2, которое должно составлять 1,2 В.

При этом общее напряжение аккумуляторной батареи рассчитывается по формуле:

V akk= Nx U i

где:

N— количество элементов в аккумуляторной батарее;

U i— напряжение одного элемента, которое обычно составляет 1,2 В.

Так, например, при величине сопротивления резистора R1, равной 10 кОм, для аккумулятора, состоящего из шести элементов, величина сопротивления резистора R2 будет составлять:

R2= 10 000 х (7,2/1,2–1) = 50 кОм

Если же предполагается заряжать один элемент, то резистор R1 не устанавливается, а величина сопротивления резистора R2 должна составлять 10 кОм.

В то же время изменение количества элементов в заряжаемой аккумуляторной батарее требует изменения напряжения U пит поступающего от источника питания данного устройства. При этом минимальная величина напряжения источника питания рассчитывается по формуле:

U пит= 3 + 2 N,

где:

N— количество элементов в аккумуляторной батарее.

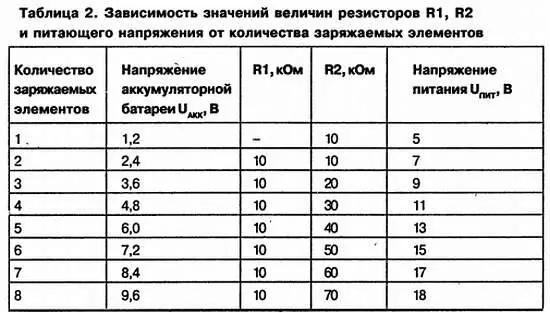

Зависимость значений величин резисторов R1 и R2, а также питающего напряжения от количества заряжаемых элементов приведена в табл. 2.

Необходимо отметить, что соответствующие значения величины напряжения U питпри зарядке указанного в табл. 2 количества элементов могут быть и выше, однако это потребует дополнительного охлаждения микросхемы IC1, например, с помощью установки ее на радиатор.

Питающее напряжение микросхемы IC2 должно быть в пределах 3-18 В. В том случае, если потребуется одновременно заряжать большее количество элементов, то необходимо обеспечить, чтобы питающее напряжение микросхемы на выводе 8 микросхемы IC2 не превысило величины 18 В. При этом напряжение на выводах 2 и 3 микросхемы IC2 не должно превышать величину 20 В.

Значение величины тока зарядки в обычном режиме (I ор) рассчитывается по формуле:

I ор= ( U пит— U D2— U akk)/ R5

где:

I ор- ток зарядки в обычном режиме (А);

U пит- напряжение источника питания (В);

U D2— падение напряжения на диоде D2 (примерно 0,6 В);

U akk- напряжение аккумуляторной батареи (В);

R5— величина сопротивления резистора R5 (Ом).

Обычно величина тока зарядки в обычном режиме выбирается равной 1/100 от значения емкости аккумуляторной батареи. При этом значение мощности, рассеиваемой на резисторе R5, определяется по формуле:

P R5= R5x I 2 op

При зарядке аккумулятора в ускоренном режиме значение величины тока зарядки ( I ур) рассчитывается по формуле:

I ур= [ U IC1 + ( U ADJx R4)]/ R3

где:

I ур- ток зарядки в ускоренном режиме (А);

U IC1— выходное напряжение микросхемы IC1 (В);

U ADJток утечки микросхемы IC1 (примерно 50 мкА).

Величину тока зарядки в ускоренном режиме следует выбирать в зависимости от типа аккумулятора. Обычно этот ток должен быть в пределах 1–2 значения емкости аккумуляторной батареи. Ток зарядки в ускоренном режиме можно регулировать изменением сопротивления регулировочного резистора R4 в пределах, определяемых значением сопротивления резистора R3, а максимальная величина этого тока (I макс) не может превышать максимального допустимого значения тока для микросхемы IC1, то есть величину 1,5 А

Минимальный ток зарядки в ускоренном режиме определяет величину сопротивления резистора R3. Значение сопротивления резистора R3 можно рассчитать, воспользовавшись следующей формулой:

R3= U IC1/ U min
