где I и max — требуемое наибольшее значение измеряемого тока, мА. Если, например, I и = 1 мА, R и = 100 Ом, а необходимый ток I и max = 100 мА, то R ш должно быть: R ш= I иR и( I и max— I и) = 1·100/(100 — 1) ~= 1 Ом.

Таким миллиамперметром можно измерять токи: без шунта — до 1 мА, с шунтом — до 100 мА. При измерении наибольшего тока (до 100 мА) через прибор будет течь ток, не превышающий 1 мА, т. е. его сотая часть, а 99 мА — через шунт. Лучше, однако, иметь еще один предел измерений — до 10 мА. Это для того, чтобы более точно, чем по шкале 100 мА, можно было отсчитывать токи в несколько миллиампер, например коллекторные токи транзисторов выходных каскадов простых усилителей. В этом случае измеритель токов можно построить по схеме, показанной на рис. 111, а . Здесь используется универсальный шунт, составленный из трех проволочных резисторов R1-R3, позволяющий увеличить пределы измерений миллиамперметра в 10 и 100 раз. И если ток I и = 1 мА, то, применив к нему такой шунт, суммарное сопротивление которого должно быть значительно больше R и , прибором можно будет измерять постоянные токи трех пределов: 0–1 мА, 0-10 мА и 0-100 мА. Зажим «—Общ.» — общий для всех пределов измерений. Чтобы узнать измеряемый ток, надо ток, зафиксированный стрелкой прибора, умножить на численное значение коэффициента возле соответствующего зажима. А поскольку ток I и прибора известен, то возле зажимов вместо множителей «х1», «х10», «х100» можно написать предельно измеряемые токи. Для нашего примера это могут быть надписи: «1 мА», «10 мА», «100 мА». Более подробно о расчете универсального шунта я расскажу еще в этой беседе.

Шунты изготовляют обычно из провода, обладающего высоким сопротивлением — манганина, никелина или константана, наматывая их на каркасы из изоляционных материалов. Каркасом шунта миллиамперметра может быть гетинаксовая планка длиной чуть больше расстояния между зажимами прибора (рис. 111, б ). Выводами шунта и отводами его секций служат отрезки медного провода, укрепленные в отверстиях в планке. От них идут проводники к входным зажимам (или гнездам) прибора.

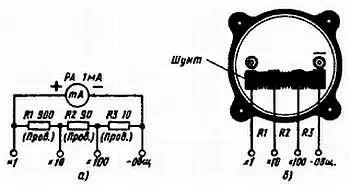

Рис. 111. Миллиамперметр с универсальным шунтом

Очень важно обеспечить надежность контактов в самом шунте. Если в нем появятся плохое соединение или обрыв, то весь измеряемый ток пойдет через прибор, и он может испортиться.

И еще одно обязательное требование: в измеряемую цепь должен включаться шунт, к которому подключен миллиамперметр, а не наоборот. Иначе из-за нарушения контакта между зажимами прибора и шунтом через прибор также пойдет весь измеряемый ток и он может также выйти из строя.

О пригодности вольтметра для измерения напряжений в тех или иных цепях радиотехнического устройства судят по его внутреннему или, что то же самое, входному сопротивлению, которое складывается из сопротивления рамки стрелочного прибора и сопротивления добавочного резистора. Так, например, если R и прибора 800 Ом, а сопротивление добавочного резистора на пределе измерений, скажем 3 В, равно 2,2 кОм, то входное сопротивление вольтметра на этом пределе измерений будет 3 кОм. Для другого предела измерений данные добавочного резистора будут другими, а значит, изменится и входное сопротивление вольтметра.

Чаще, однако, вольтметр оценивают его относительным входным сопротивлением, характеризующим отношение входного сопротивления прибора к 1 В измеряемого напряжения, например 3 кОм/В. Это удобнее: входное сопротивление вольтметра на разных пределах измерений разное, а относительное входное сопротивление постоянное. Чем меньше ток измерительного прибора I и , используемого в вольтметре, тем больше будет относительное входное сопротивление вольтметра, тем точнее будут производимые им измерения.

Для многих твоих измерений годится вольтметр с относительным входным сопротивлением не менее 1 кОм/В. Для более же точных измерений напряжений в цепях транзисторов нужен более высокоомный вольтметр. В транзисторных конструкциях приходится измерять напряжение от долей вольта до нескольких десятков вольт, а в ламповых еще больше. Поэтому однопредельный вольтметр неудобен. Например, вольтметром со шкалой на 100 В нельзя точно измерить даже напряжение 3–5 В, так как отклонение стрелки получится малозаметным. Вольтметром же со шкалой на 10 В нельзя измерять более высокие напряжения. Поэтому тебе нужен вольтметр, имеющий хотя бы три предела измерений.
