Панельки для пальчиковых ламп имеют соответственно семь или девять гнезд. Нумерация штырьков ламп и гнезд панелек идет от большого участка между ними в направлении движения часовой стрелки. Имеется в виду, что и в этом случае на лампу и ее панельку смотрят снизу.

Как узнать, с каким штырьком соединен тот или иной электрод лампы? На принципиальных схемах рядом с выводами электродов ламп обычно ставят цифры, соответствующие номерам их штырьков. Так будет и на схемах тех ламповых конструкций, которые я буду рекомендовать тебе.

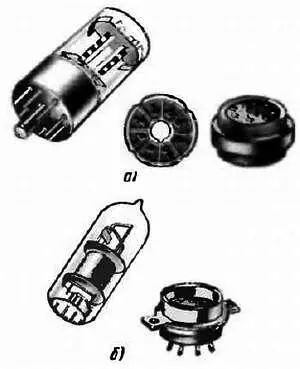

Рис. 223. Радиолампы и их панельки

Принцип построения усилительных трактов радиоаппаратуры на электронных лампах аналогичен подобным устройствам на транзисторах. Примером может служить упрощенный двухкаскадный усилитель 3Ч, схема которого приведена на рис. 224.

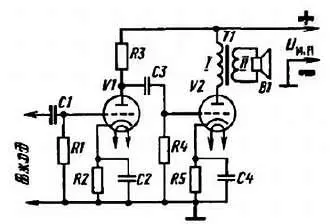

Рис. 224. Упрощенный двухкаскадный усилитель на электронных лампах

Левая (по схеме) часть усилителя тебе уже знакома по этой беседе (см. рис. 221). А правая? Она аналогична левой. Первый каскад является предварительным усилителем напряжения, второй усилителем мощности. Отрицательное напряжение смещения на управляющей сетке лампы первого каскада усилителя получается благодаря падению напряжения на катодном резисторе R2. Конденсатор С2, шунтируя резистор смещения R2, устраняет отрицательную обратную связь между катодом и управляющей сеткой лампы. Высокое положительное напряжение на анод этой лампы подается от источника питания U и.п через нагрузочный резистор R3. Второй, выходной каскад усилителя отличается от первого только тем, что в анодную цепь его лампы V2 включена обмотка I выходного трансформатора Т1, к обмотке II которого подключена динамическая головка В1.

Источником входного сигнала может быть звукосниматель, микрофон, детекторный приемник. В результате работы лампы первого каскада на ее анодной нагрузке R3 выделяются усиленные колебания звуковой частоты, которые через конденсатор связи С3 поступают на вход второго каскада. После дополнительного усиления лампой второго каскада головка, являющаяся его нагрузкой, преобразует их в звуковые колебания.

Функции конденсаторов С1 и С3 аналогичны функциям подобных конденсаторов транзисторного усилителя. Но здесь роль конденсатора связи С3 более ответственна: он должен быть абсолютным не проводником постоянного тока. Если же он будет хотя бы немного проводить постоянный ток, то на сетку лампы V2 одновременно с усиливаемым сигналом попадает и высокое положительное напряжение из анодной цепи предыдущей лампы. От этого анодный и сеточный токи лампы второго каскада резко увеличатся, появятся большие искажения звука. Чтобы этого не случилось, качество диэлектрика этого конденсатора должно быть очень высоким.

И еще одно важное предупреждение. Номинальные напряжения разделительных и блокировочных конденсаторов, используемых в радиоаппаратуре на электронных лампах, не должны быть ниже напряжения источника питания анодных цепей, а лучше — на 30–40 % выше его. Дело здесь в том, что сразу после включения питания, пока катоды ламп еще не прогреты, выпрямитель некоторое время развивает повышенное напряжение. И если номинальные напряжения таких конденсаторов будут меньше анодного напряжения, их диэлектрики могут оказаться пробитыми.

Сопротивление анодного нагрузочного резистора R3 определяется свойствами используемой лампы. Для лампы 6Ж8, например, его сопротивление может быть 30—100 кОм, а мощность рассеяния 0,25-0,5 Вт. Сопротивление сеточных резисторов R1 и R4, называемых также резисторами утечек сеток, может быть от 100 кОм до нескольких мегаом.

Вот, собственно, то основное, что можно сказать о работе лампового усилителя и его особенностях.

Теперь можно поговорить о практической конструкции усилителя для воспроизведения звукозаписи. В усилителе 3Ч, который рекомендую тебе для повторения, используется одна комбинированная электронная лампа типа 6Ф5П. В ее баллоне две самостоятельные лампы-триод и пентод. Только нить накала, нагревающая катоды, у них общая. Триод работает в каскаде предварительного усиления напряжения звуковой частоты, пентод — в выходном каскаде усиления мощности. На вход усилителя можно подавать сигнал от пьезокерамического звукоснимателя или от других источников сигналов звуковой частоты.
