Шумовое сопротивление не существует реально в транзисторе или где-то еще. Это параметр, который помогает быстро определить сопротивление источника, дающее минимальный коэффициент шума, так что в идеале надо менять ток коллектора таким образом, чтобы подогнать R ш как можно ближе к реальному сопротивлению источника. R ш отвечает точке, в которой пересекаются графики е ш и i ш .

Коэффициент шума для сопротивления источника, равного R ш , находится по приведенной выше формуле.

Альтернатива: биполярный транзистор или ПТ.Давайте поиграем с этой методикой. Постоянным яблоком раздора среди инженеров является вопрос о том, что «лучше»: биполярные или полевые транзисторы? Мы покорно предоставим решение этого вопроса единоборству лучших представителей двух состязающихся сторон. Мы позволим в интересах честной борьбы сражаться двум командам National Semiconductor, выбрав двух единоборцев.

Итак, в биполярном углу — великолепный монолитный LM394 — согласованная пара со сверхвысоким β ,- уже готовый к состязаниям (см. выше). Он работает на частоте 1 кГц с током коллектора от 1 мкА до 1 мА (рис. 7.50).

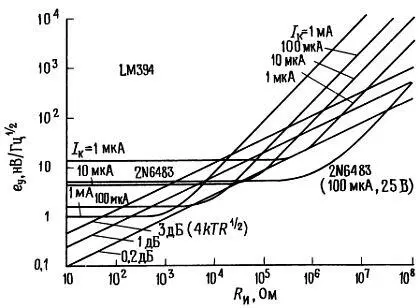

Рис. 7.50. Полное напряжение входного шума е уусилителя на биполярном транзисторе LM394 при различных условиях в сравнении с ПТ с р-n-переходом 2N6483. Монолитная согласованная пара nрn-биполярных транзисторов LM394 при 1 кГц и I К= 1 мкА — 10 мА.

Команда ПТ представлена монолитной парой согласованных n -канальных ПТ с p-n -переходом 2Ν6483, знаменитой своим потрясающе низким уровнем шумов и превосходящей, как принято считать, по этим параметрам биполярные транзисторы. Согласно паспортным данным, она рассчитана только на диапазон тока стока от 100 до 400 мкА (рис. 7.51).

Рис. 7.51. Полное напряжение входного шума е удля ПТ с p-n-переходом 2Ν6483 в сравнении с биполярным транзистором LM394. Монолитная согласованная пара n-канальных ПТ с p-n-переходом 2Ν6483 при 1 кГц и I c= 100÷400 мкА, U сз= 2÷25 В.

Кто же победитель? Решение оказывается двойственным. Полевой транзистор набирает очки по минимизации коэффициента шума КШ( R ш ), достигая феноменального значения 0,05 дБ и держась намного ниже 0,2 дБ при полном сопротивлении источника от 100 кОм до 100 МОм. В области больших сопротивлений источника ПТ непобедимы. Биполярные транзисторы опережают при малых сопротивлениях источника, в частности меньших 5 кОм, и могут достигать 0,3 дБ КШ при R и = 1 кОм при соответствующем выборе тока коллектора. Для сравнения: ПТ имеют КШ при сопротивлении источника 1 кОм не лучше 2 дБ из-за большего шума напряжения е ш .

Как и в боксе, где быть лучшим в драке еще не означает иметь шанс на участие в чемпионате мира, так и здесь имеются несколько юных претендентов на звание лучшего малошумящего транзистора. Например, в комплементарных ПТ с р-n -переходом 2SJ72 и 2SK147 фирмы Toshiba используется ячеистая геометрия затвора, что позволяет получить феноменально низкое значение е ш 0,7 нВ/Гц 1/2при I с = 10 мА (это эквивалентно тепловому шуму 30-омного резистора!). Но ведь это ПТ с их малым входным током (и поэтому малым i ш ), а отсюда и то, что шумовое сопротивление примерно равно 10 кОм. При использовании их в усилителе при сопротивлении источника, равном их шумовому сопротивлению (т. е. при R и = 10 кОм), эти транзисторы непобедимы — температура шума составляет всего 2 К!

Перед тем как бежать покупать мешок этих замечательных ПТ, выслушайте несколько критических замечаний, которые заставят усомниться в безграничности их возможностей, — эти ПТ имеют высокую входную емкость и большую емкость обратной связи (85 и 15 пФ соответственно), что делает их ограниченно годными на высоких частотах. Их родственник 2SK117 в данном отношении лучше, но у него выше е ш . Те же критические аргументы справедливы для биполярных комплементарных пар 2SD786 и 2SB737 фирмы Тоуо — Rohm, у которых при е ш по крайней мере не выше 0,55 нВ/Гц 1/2при умеренных значениях полного сопротивления источника и частоты можно получить даже лучшие рабочие параметры.

Малое полное сопротивление источника.Биполярно-транзисторные усилители обеспечивают очень хорошие шумовые параметры в диапазоне полного сопротивления источника от 200 Ом до 1 МОм; соответствующий оптимальный ток коллектора лежит обычно в диапазоне от нескольких миллиампер до 1 мкА, т. е. токи коллектора, используемые во входном каскаде малошумящего усилителя, несколько меньше, вообще говоря, чем в не оптимизированных по уровню шума усилительных каскадах. При очень малых полных сопротивлениях источника (например, 50 Ом) всегда будет преобладать шум напряжения транзистора и коэффициент шума будет неудовлетворительным. В этом случае лучше всего использовать трансформатор для увеличения уровня (и сопротивления источника) сигнала, рассматривая при этом сигнал на вторичной обмотке как сигнал источника. Высококачественные преобразователи сигнала выпускаются фирмами James и Princeton Applied Research. Например, выпускаемая последней фирмой модель ПТ-предусилителя 116 имеет такие шумы напряжения и тока, что наименьший коэффициент шума наблюдается при полном сопротивлении источника сигнала около 1 МОм. Сигналы частоты 1 кГц с полным сопротивлением источника порядка 100 Ом плохо согласуются с таким усилителем, так как шум напряжения усилителя будет намного больше теплового шума источника сигнала; в результате, если такой сигнал подать прямо на усилитель, коэффициент шума будет равен 11 дБ. Если же использовать встроенный (необязательный) повышающий трансформатор, то уровень сигнала повышается вместе с полным сопротивлением источника, превышая шум напряжения усилителя, и коэффициент шума становится равным 1,0 дБ.
