Сделать двухслойное волокно с различными показателями преломления не так уж сложно. Когда на затравочном стержне наращивают слой кварцевого стекла, в нужный момент (т. е. при получении его толщины, соответствующей сердцевине волокна) в газовую смесь, подаваемую в горелку, добавляют присадки, которые изменяют показатель преломления следующего слоя — оболочки. Таким путем можно получить и волокно, состоящее из нескольких слоев с различными показателями преломления.

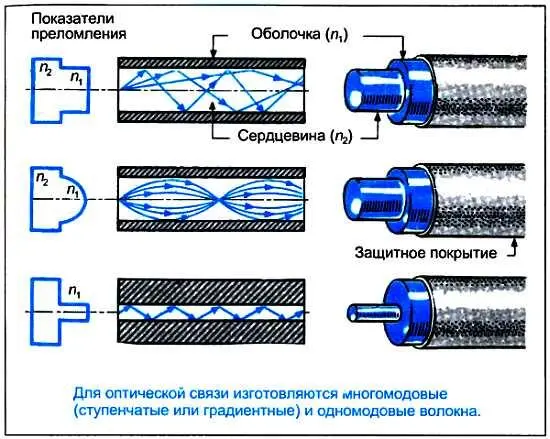

Оптические волокна, у которых показатель преломления меняется скачком (ступенькой) при переходе от сердцевины к оболочке (или к оболочкам, если их несколько), назвали ступенчатыми.

Обычно показатели преломления сердцевины и оболочки различаются незначительно. Например, если показатель преломления сердцевины n 1= 1,465, то показатель преломления оболочки n 2= 1,460. Расчет по приведенной ранее формуле показывает, что в сердцевину войдут не все лучи, а только те из них, которые подходят к торцу под небольшим углом. Если к тому же сделать сердцевину очень тонкой, скажем 5-10 мкм (это тоньше человеческого волоса), то по ней сможет распространяться всего один луч или, говорят, одна мода. Весь же волоконный световод вместе с оболочкой имеет стандартный диаметр — 125 мкм. Называется он одномодовым и в него лучше направлять острый луч полупроводникового лазера, так как рассеянный поток света от светодиода ввести в тонкую сердцевину очень трудно.

На практике широко применяются также волокна с толстой сердцевиной (50–80 мкм), внешний их диаметр оставляют неизменным (125 мкм). С такими световодами могут уже без особых сложностей "работать" недорогие и изготавливаемые в массовом количестве светодиоды. В связи с тем что в толстую сердцевину волокна может войти (и будут распространяться по ней) сразу много лучей (или мод), а не один, как в одномодовом волокне, световод такой конструкции получил название многомодового.

У читателя может сложиться впечатление, что использовать многомодовое волокно гораздо выгоднее, чем одномодовое: и высокая точность изготовления сердцевины не требуется, и дорогостоящий источник света — полупроводниковый лазер — не нужен, и меньшие сложности возникают при соединении волокон друг с другом и волокна с источником (можно обойтись без специальных разъемов, изготовленных с очень высокой точностью и потому стоящих баснословные деньги). Однако это не так. У многомодовых светодиодов есть один существенный недостаток, сводящий на нет все их преимущества. Но прежде чем сказать о нем, посмотрим, как "вводятся" в световой поток биты информации.

Напомним, что модуляция света в открытых оптических линиях связи, использующих мощные лазеры, осуществлялась с помощью специальных электрооптических затворов — ячеек Керра или Поккельса. Преобразованные в импульсы биты управляли прозрачностью затвора: передается 0 — затвор закрыт; передается 1 — затвор открыт — и луч света вырывается в пространство.

Полупроводниковым источникам — лазеру и светодиоду — не нужен электрооптический затвор. Интенсивностью излучения здесь можно управлять с помощью тока, подводимого к полупроводнику. В лазерах управляющий ток называют током накачки (чтобы лазер '’засветился*', он должен превысить несколько сотен миллиампер), а в светодиодах — током возбуждения (мощность излучения последних плавно растете увеличением тока).

Теперь ясно: чтобы вызвать излучение источника, нужно в качестве управляющего тока использовать информационные импульсы. Есть импульс тока (передача 1) — "вспыхивает" импульс света; нет импульса тока (передача 0) — нет и излучения.

Импульсные вспышки света на приемном торце световода регистрируются знакомым нам "фотоглазом" — фотоэлементом. Только сделан он тоже из полупроводника и называют его фотодиодом.

А сейчас мы можем вернуться к недостатку многомодового волокна. Представьте, что по такому волокну передаются импульсы с очень высокой скоростью, например 1 Гбит/c (миллиард бит в секунду). Каждому импульсу соответствует очень короткая вспышка света длительностью 1 нс (миллиардная доля секунды — ее трудно себе даже представить!). Так должно быть. И так было бы, если бы вдоль волокна распространялся всего один луч. Но в многомодовом волокне распространяется много лучей: один из них проходит более короткий путь — вдоль оси сердцевины, а другие, которым приходится отражаться от боковой поверхности бесконечное число раз, — самый длинный путь. И эта разница в пути возрастает с увеличением длины волокна. За счет опоздавших к "выходу на сцену" лучей световой импульс "размажется" во времени. Сложится такая ситуация: уже давно пора передавать следующий импульс, а еще не "погасли" вспышки света от предыдущего. Наступит невообразимая мешанина. Чтобы этого не случилось, придется уменьшать скорость передачи до тех пор, пока вспышки света не будут четко отделены одна от другой интервалами времени.
