Следует сказать, что в технике связи ослабление измеряют обычно не в "разах", а в специальных единицах — "белах" (в честь изобретателя телефона А.Г. Белла). Чтобы получить "белы", нужно прологарифмировать "разы". Эти единицы особенно удобны, когда речь идет об ослаблении в огромное число раз. Например, если ослабление в "разах" составляет миллион, то в "белах" — это всего 6 (надеемся, вы не забыли, что lg 1000000 = 6). Ослаблению в 1000 раз соответствует 3 Б (снова напомним, что lg 1 000 = 3). Дальше все понятно: 100 раз — это 2 Б, 10 раз — 1 Б. Перевод в белы величины "3 раза" даст 0,5 Б, а величины "1,05 раза" — 0,02 Б. Для практики бел — слишком крупная единица, поэтому чаще используют более мелкую — децибел (1 Б = 10 дБ подобно тому, как 1 м = 10 дм). Децибелы многим знакомы: соответствие производственного или уличного шума санитарным нормам устанавливается в децибелах. Рев двигателя самолета на старте — 100 дБ, шумная улица — 90 дБ, громкий разговор — 70 дБ, шелест листьев — 10 дБ. Как видим, громкий разговор действует на уши с интенсивностью звука, в 1 000 раз меньшей, чем взлетающий лайнер.

Таким образом, и завоевания в области прогрессивных стеклотехнологий можно в полной мере оценивать децибелами (на сегодня ослабление света, или потери его интенсивности, в волокне составляет 0,2 дБ/км).

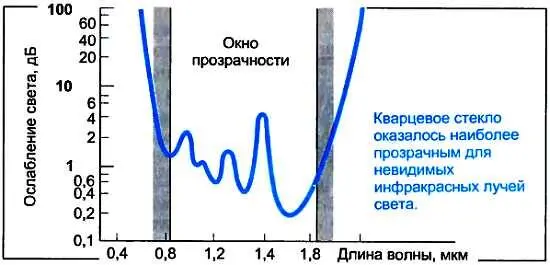

Однако взглянем еще раз на "окно прозрачности". Оно охватывает длины волн, расположенные в диапазоне ближнего инфракрасного излучения (0,85-1,8 мкм), т. е. в области "невидимого" света. Правда, внутри "окна" для некоторых излучений (0,95; 1,24; 1,39 мкм) наблюдаются всплески ослабления. Это вызвано тем, что колебания света "попадают в такт" (в резонанс) с колебаниями ионов "вредных" гидроксильных групп ОН — непрозрачной компоненты стекла, от которой, как правило, не удастся избавиться даже при изготовлении сверхчистых стекол. Возникает резонансное поглощение света ионами этих групп (вероятно, вам известна история о том, как полк солдат, дружно шагавших "в ногу" по мосту, "попал" в резонанс с его собственными колебаниями и был "поглощен" рухнувшим в реку мостом).

Теперь становится понятным, почему в световодах предпочитают иметь дело с волнами невидимого света, за исключением, конечно, тех волн, которые сильно поглощаются.

— Но ведь в этом случае свет, излучаемый лазером, должен быть также "невидимым", а не красным, как это было в рубиновом или гелий-неоновом лазере? — воскликнет нетерпеливый читатель, опережая наши намерения рассказать и об этом.

Разумеется, при организации световодной (или, по-другому, волоконно-оптической) линии связи от данных лазеров придется отказаться. Для такой линии больше подойдет лазер на кристалле граната (официальное его название — лазер на алюмоиттриевом гранате с присадкой неодима), излучающий лучи-невидимки с длиной волны 1,064 мкм. Работает гранатовый лазер так же, как и рубиновый. Впрочем, есть одно отличие: "лампой" накачки здесь служит обычный светодиод (выше как-то упоминалось о полупроводниковых диодах, излучающих свет), помещаемый в торце кристалла граната.

Однако от услуг твердотельных лазеров, а кроме гранатового известны несколько их типов, при проектировании волоконно-оптических линий связи (ВОЛС) предпочитают все же отказываться. Посудите сами, лазер с его большими габаритами выглядит этаким "динозавром" по сравнению с тоненькой нитью оптического волокна. Его трудно стыковать с волокном. Это напоминает ситуацию, когда с помощью 25-тонного самосвала пытаются засыпать маленькую канавку. Кроме того, твердотельные лазеры довольно неэкономичны: на каждый милливатт мощности излучения они требуют 2–3 мВт мощности от внешнего источника питания. Дорогое и неэкономичное, согласитесь, удовольствие. Наконец, чтобы "пересадить" биты на луч лазера, к нему надо "приделать" электрооптический затвор — модулятор.

Что же предлагают ученые взамен? Лазеры, но только полупроводниковые. Напомним, что в свое время в радиосвязи полупроводниками были вытеснены электронные лампы. Позже и в оптической связи настал черед твердотельных лазеров "уступить дорогу" более современным их собратьям.

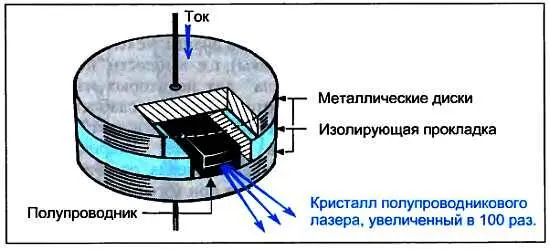

Полупроводниковый лазер появился в 1970 г. Предложил его И. Хаяси — специалист американской фирмы "Bell telephone laboratories". Современная технология позволяет делать такие лазеры очень миниатюрными. Любопытен факт, когда однажды сотрудники одной лаборатории несколько часов подряд искали полупроводниковый лазер, который кто-то нечаянно уронил на пол. Найти иголку в стоге сена было намного легче. Не удивляйтесь! Выполненный в виде монолитного кристалла, он имел размеры (без корпуса), не превышающие 0,4 мм. Этот лазер можно соединять встык с волоконным световодом.
