Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Поверь моему слову — это очень дельный совет. Я знаю «Олимпик-402». Это довольно неплохой по своим параметрам приемник. Но у него есть принципиальный недостаток. В результате эксплуатации, через самое непродолжительное время, у этого приемника выходит из строя конденсатор переменной емкости. Пластины ротора процарапывают тончайшую тефлоновую изоляцию и происходит короткое замыкание пластин при вращении регулятора настройки. Кроме того, из-за конструктивной недоработки, сбивается ось, что вообще приводит к серьезной неисправности приемника.

«Н»:А что, так трудно взять, да и заменить конденсатор?

«А»:Замена конденсатора, в общем, проблемы не решает. Поскольку, во-первых, требует новой настройки в радиомастерской всех высокочастотных узлов приемника. А, во-вторых, вскоре будет то же самое. И это вообще бич отечественных переносных радиоприемников. Но не в меньшей степени это касается и подобной дешевой аппаратуры китайского, румынского и польского производства.

«Н»:Можно подумать, что в том приемнике, который я собираюсь строить, эта проблема не возникнет…

«А»:Совершенно верно! В том-то все и дело, что у тебя подобная проблема не возникнет никогда! Чтобы так и случилось, в состав структурной схемы и введен прямоугольник U3!

Видишь, на нем еще написано — U2/U1?

«Н»:Не томи душу. Я и так весь внимание!

«А»:Так вот, в рассматриваемом приемнике НИКАКИХ конденсаторов переменной емкости нет. А в качестве элемента настройки на станцию применяются ВАРИКАПЫ — специализированные полупроводниковые диоды, емкость которых варьируется в достаточно широких пределах посредством изменения величины электрического потенциала, подаваемого между анодом и катодом этих диодов в обратном направлении. Для этого в настоящее время этот потенциал приходится менять в пределах от 4 до 30 вольт. Иногда немного выше. Но эти 30 вольт нужно еще получить!

«Н»:А что, это так невыразимо сложно?

«А»:Непросто. Поскольку требования к стабильности этого потенциала очень высоки. Это и понятно. Ведь любое самопроизвольное изменение величины напряжения (потенциала), подаваемого на ВАРИКАП, немедленно приведет к соответствующему изменению его емкости. А это, в свою очередь, вызовет несанкционированное изменение частоты настройки. Станция «уйдет»…

«Н»:Понятно. А каким переменным резистором лучше всего воспользоваться для осуществления регулировки подачи на ВАРИКАПЫ управляющего напряжения?

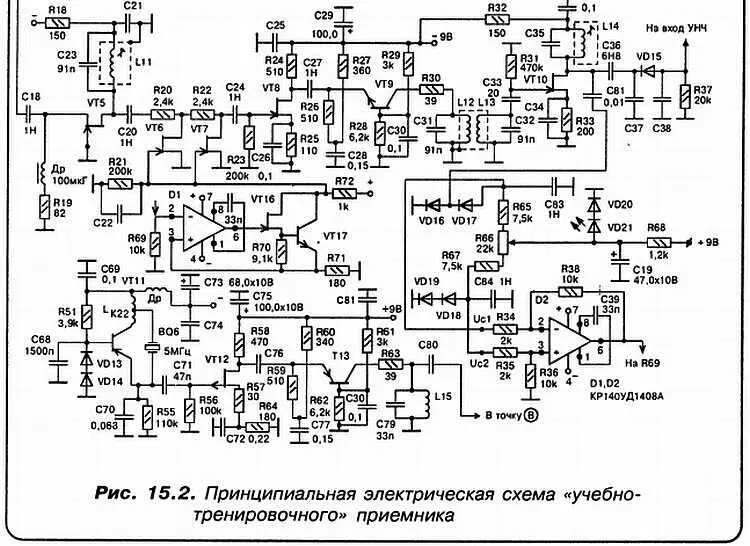

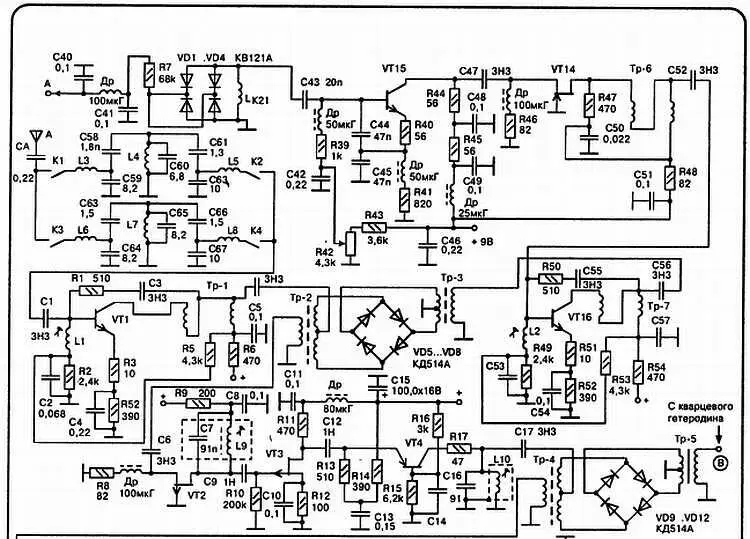

«А»:Только не таким, с помощью которого мы обычно регулируем «громкость» и «тембр». Существуют специальные, высоконадежные, износостойкие переменные резисторы. Причем, МНОГООБОРОТНЫЕ. Из отечественных можно порекомендовать СПЗ-44. А еще лучше — ППМЛ, что означает, прецизионные, переменные многооборотные, линейные. Вот для обеспечения запросов такого элемента настройки и необходим U3. Который вырабатывает высокостабильное напряжение для запитки ВАРИКАПОВ. Вот теперь и наступил тот торжественный момент, когда я разворачиваю перед тобой, заранее вычерченную, принципиальную электрическую схему учебно-тренировочного KB-приемника (рис. 15.2)…

«Н»:Ничего себе! Хорош же твой «учебно-тренировочный»!..

«А»:Отставить разговорчики! Незнайкин, дорогой. Ты только что шагнул в третье тысячелетие! Как, впрочем, и все остальное человечество. Так что — привыкай! Техника (даже ее исходный учебный уровень) усложняется. Хотя, строго между нами, ничего особо сложного в этой схеме нет. Наоборот — она проста и логична. Да ты скоро в этом и сам убедишься. Так что — выше голову!

«Н»:Считай, что ты меня убедил. А теперь, будь любезен, подробненько так и со вкусом, опиши назначение элементов.

«А»:Придется, Незнайкин, придется… Итак, только вообрази себе, что сигнал интересующей тебя дальней радиостанции, который, как известно, распространяется в виде электромагнитной волны, навел на входе антенны приемника соответствующее высокочастотное напряжение U c. При этом можешь смело считать, что оно не превышает, например, 50 микровольт. Естественно, что у тебя, в зависимости от выбранного диапазона, подключен или полосовой фильтр «1», или полосовой фильтр «2». Но ты что- то хочешь спросить?
