Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«С»:Да, пока не появились современные высокочастотные транзисторы, у которых f Tдостигает нескольких ГИГАГЕРЦ, что дает возможность использовать преимущества схем с ОЭ в диапазоне частот до нескольких сотен мегагерц!

«А»:Часто приходится встречать упоминание о так называемом ЭФФЕКТЕ МИЛЛЕРА. Что это такое?

«С»:Дело в том, что в реальных схемах образуются паразитные емкости: С1 — монтажа и подводящих цепей; С2 — емкость эмиттер — база; С3 — емкость коллектор — база и С4 — емкость коллектор — эмиттер. Все это приводит к появлению емкости, называемой ДЕЙСТВУЮЩЕЙ ВХОДНОЙ ЕМКОСТЬЮ схемы С $.

C s= C1+ C2+ |A| C3.

Здесь A — коэффициент усиления схемы по напряжению.

Такое увеличение емкости перехода коллектор — база называется эффектом Миллера. Для схемы с ОЭ можно записать:

C s ~= |А| СЗ.

«А»:Жизнь бьет ключом и все по голове! Непросто применять схемы с ОЭ в высокочастотной схемотехнике, как я погляжу!

«С»:Весьма непросто! Но преимущества ОЭ так велики, что разработан целый ряд транзисторов, у которых удалось существенно понизить емкость С3 (коллектор — база). В десятки раз! По сравнению с обычными транзисторами. Чтобы не было никаких недоразумений, договоримся, что под «обычными транзисторами» мы будем подразумевать КТ315.

«А»:У любителей они известны, как «семечки»!

«С»:Да, но вообще стоит заметить, что эти самые «семечки» — отличные универсальные транзисторы…

«А»:…Которые с успехом применяются в высокочастотных схемах!

«С»:Когда для этой цели под рукой нет ничего более подходящего! Кстати, согласно справочнику, для всех индексов транзистора КТ315 емкость С3 (коллектор — база) составляет 7 пФ, а для КТ315Ж — 10 пФ! А вот для специализированного ВЧ транзистора КТ339А — не более 2пФ! А это — существенная разница! У германиевого транзистора ГТ329 емкость меньше, чем 2 пФ.

А вот у ГТ341 — не более 1 пФ! У прекрасного специализированного транзистора КТ399А (он действительно имеет параметры международного класса) емкость коллектор — база меньше, чем 1,4 пФ!

«А»:Выходит, что хотя КТ315 и КТ339А имеют примерно равные f T, я никогда не получу при использовании КТ315 такое усиление на высоких частотах, как для КТ339А?

«С»:В одной и той же схеме подключения — никогда! И примирись с этим заранее! Поэтому в радиоприемных устройствах высокого класса (а мы собираемся строить именно такое) следует в радиочастотных цепях применять ТОЛЬКО специализированные малошумящие транзисторы!

«Н»:А чем характеризуются шумовые параметры транзистора?

«С»:Обычно сам транзистор считается бесшумным. Тогда КОЭФФИЦИЕНТ ШУМА F показывает, на какое число необходимо умножить мощность шума в резисторе R вн(где R вн— эквивалентная величина внутреннего сопротивления источника напряжения сигнала), чтобы на выходе бесшумного транзистора получить такую же мощность шума, что и в реальной цепи. Коэффициент шума характеризуется логарифмической величиной F(дБ) = 10 lg F. Эта величина зависит от целого ряда параметров.

От режима эксплуатации, диапазона частот, температуры. Для каждого типа специализированных малошумящих транзисторов определен перечень режимов и условий, при которых шум минимален…

«А»:Что мы обязательно учтем при постройке приемника!

«С»:Вне всяких сомнений!

«Н»:Что нам ещё осталось сделать для ознакомления с биполярными транзисторами?

«С»:Больше ничего! Теперь пора перейти к рассмотрению ПОЛЕВЫХ ТРАНЗИСТОРОВ.

«Спец»:Полевыми транзисторами называются кристаллические полупроводниковые структуры, которые, в отличие от биполярных транзисторов, управляются электрическим полем. То есть, практически, без затраты мощности управляющего сигнала.

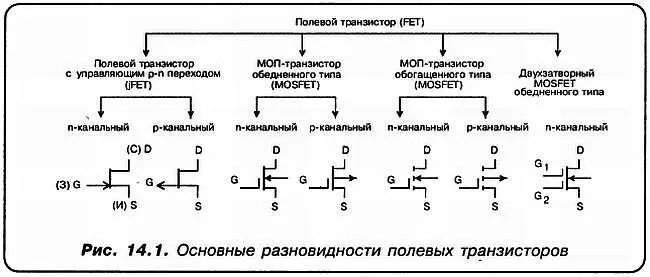

Вообще к настоящему времени известно около двух десятков различных видов полевых приборов. Основная масса их выполняется на основе кремния или арсенида галлия. Германиевые полевые приборы не применяются в силу ряда причин. Но для наших практических целей достаточно иметь представление о СЕМИ разновидностях полевых транзисторов (рис. 14.1).

«Аматор»:А не многовато будет?
