«Незнайкин»:То есть «что бы мы ни делали — не идут дела»! То есть я хотел сказать, ток по цепи не проходит!

«С»:Правильно! Хотя, если учитывать тот факт, что реально скорости электронов НЕ РАВНЫ, а существует некоторое распределение их по скоростям, то хотя бы в силу этого ВСЕГДА есть небольшое количество высоко скоростных электронов, которые пройдут через р-n -переход. Вот такой небольшой СКВОЗНОЙ ток будет иметь место в данном случае! Этот ток очень мал и не зависит от величины приложенного напряжения (поймите меня правильно — только до определенного предела!)

«Н»:А если температура будет возрастать?

«С»:Тогда, что совершенно естественно, возрастет и сквозной ток! Более того, возросший сквозной ток будет вызывать дополнительное нагревание переходов…

«А»:Что вызовет новое возрастание тока, а оно, в свою очередь — еще большее нагревание! И так далее!..

«С»:Но вовсе не до бесконечности, а до ТЕПЛОВОГО ПРОБОЯ, который в подобных случаях приводит к разрушению структуры кристалла транзистора!

«Н»:Классно получается! Мы еще не начали толком анализ работы транзистора, но уже знаем, что режим с ОТКЛЮЧЕННОЙ БАЗОЙ — недопустим!

«С»:И запомните эту ИСТИНУ на всю дальнейшую жизнь!..

«А»:Но ведь база должна куда-нибудь подключаться?

«С»:Естественно. А потому нарисуем новую картинку. И внесем в нее одно небольшое добавление… А именно, между эмиттером и базой, в прямом направлении, мы подключим одну небольшую батарейку, и все (рис. 13.2)!..

«А»:Ничего себе «и все»! Сразу «все смешалось в доме Облонских»!

«С»:Ах, оставьте Облонских в покое, нам и своих забот выше крыши!

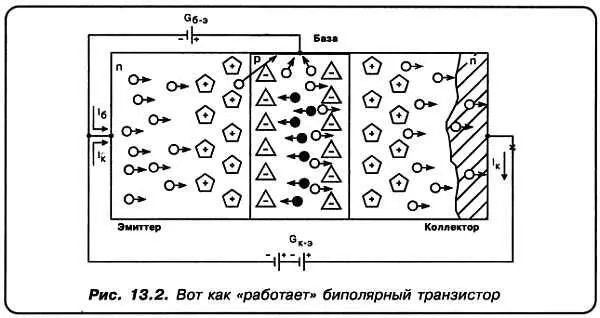

Посмотрите на рисунок! Поскольку переход база — эмиттер включен в прямом направлении, то не будь коллектора — ОН весь ушел бы в базу! Он — это, конечно же, прямой ток перехода. Но, выстроившиеся в коллекторной области положительно ионизированные доноры, своим полем как бы «перехватывают» большую часть проникнувших в базу со стороны эмиттера электронов. И, дополнительно разогнав их, сообщают им достаточную энергию, чтобы они не завернули назад. То есть чтобы они не свернули к положительно ионизированным донорам коллектора, а смогли бы дойти к обозначенной штриховкой зоне коллектора, где их «подхватит» своим положительно заряженным полюсом батарея G к-э! Далее, уже как коллекторный ток I к, эти электроны «проследуют» к G к-э. А из отрицательного полюса этой же батареи ПРИБЛИЗИТЕЛЬНО такое же количество электронов «войдет» в область эмиттера.

«Н»:Вы случайно употребили слово «приблизительно»?

«С»:Многие философы готовы прозакладывать свою собственную голову, что во Вселенной нет ничего случайного! Я, в принципе, не против того, чтобы поспорить на эту тему, но в данном случае выражение ПРИБЛИЗИТЕЛЬНО я употребил действительно НЕ случайно!

«А»:Да и на рисунке видно, что два-три электрончика взяли, да и свернули в базу, перехваченные пусть и небольшим, но тем не менее тоже ПОЛОЖИТЕЛЬНЫМ полюсом батарейки G б-э.

«С»:Очень верное наблюдение! И так будет всегда! Базовый и коллекторный ток в транзисторе неразлучны в том смысле, что для любого транзистора это соотношение выполняется очень строго. Достаточно тем или иным путем добиться увеличения базового тока, как возрастает и коллекторный ток!

Ну, а если базовый ток уменьшается, то можете быть спокойны — коллекторный ток уменьшится в той же пропорции!

«А»:А может стоит попробовать нарисовать пару формул на эту тему?

«С»:Паркуа бы и нет? Следите за движением кончика моей шариковой ручки:

I э= I б+ I к; I к= К∙ I б.

«Н»:А что такое К ?

«С»:А вот это ИМЕННО ТОТ параметр, о котором многие десятки лет мечтали лучшие физики мира! К — это КОЭФФИЦИЕНТ УСИЛЕНИЯ ТРАНЗИСТОРА по ТОКУ! Поскольку I квсегда много больше, чем I б.

«Н»:Ну и насколько больше, хотелось бы узнать?

«С»:Лучше выразиться так — во сколько раз больше!? Для имеющихся на сегодняшний день в арсенале электроники биполярных транзисторов, коэффициент К (в зависимости от типа и режима транзисторов) находится в пределах от 15 до нескольких тысяч!
