Если теперь к постоянному напряжению добавить некоторое вспомогательное, периодически изменяющееся, называемое напряжением суперизации ( u суп), то при достаточной его амплитуде рабочая точка будет переходить в область, где крутизна транзистора становится больше критической. Этой ситуации на рис. 5.5, б соответствует интервал времени t 1— t 2. На это время знаменатель формулы (5.6) становится отрицательным, и в контуре обеспечиваются условия возникновения автогенерации.

Если в контур из антенны поступает напряжение сигнала амплитудой U c, то колебания в контуре начнут нарастать, начиная с этого значения, по экспоненциальному закону, описываемому формулой [6]:

U к( t ) = U c∙ e -δt, (5.7)

где δ= r э/2 L 1— коэффициент затухания колебаний в контуре;

L 1— индуктивность контура;

r э= r п+ r доп— MS/ C 1— эквивалентное сопротивление потерь контура,

При S > S кр, что имеет место на интервале t 1— t 2, величина r эимеет отрицательное значение, показатель экспоненты в (5.7) — соответственно положительное, что и обеспечивает нарастание амплитуды колебаний до некоторого значения U m(рис. 5.5, в ). После момента времени t 2крутизна становится меньше критической, показатель экспоненты в (5.7) — отрицательным, и колебания в контуре затухают. Образуется так называемая «вспышка» высокочастотных колебаний в контуре.

Если принимается АМ-сигнал, то к началу новой вспышки (момент t 4на рисунке) значение начальной амплитуды U cбудет отличаться от предыдущего (станет, например больше), соответственно изменится и амплитуда вспышки, что явствует из формулы (5.7) и рис. 5.5, в . В результате на контуре будет получена последовательность вспышек, амплитуда которых будет повторять закон изменения амплитуды принимаемых колебаний.

Надлежащим выбором параметров контура и величины S можно обеспечить такую скорость нарастания напряжения в контуре на интервале t 1— t 2, при которой амплитуда вспышек U mбудет достигать единиц вольт, при всего нескольких микровольтах, наведенных в антенне. Подавая вспышки на амплитудный детектор можно выделить их огибающую, которая и является полезным сигналом. Расчеты показывают, что коэффициент усиления сверхрегенератора может достигать сотен тысяч [7].

Необходимо отметить, что частота вспомогательных колебаний ( F суп) должна быть такой, чтобы восстановление огибающей принимаемого сигнала происходило без потерь. Как известно, для этого должно быть выполнено условие Котельникова F суп >= 2 F в. Здесь F в— верхняя частота в спектре модулирующего сигнала.

В практических схемах F суплежит в пределах 30—100 кГц. Форма напряжения суперизации, как это ясно из рис. 5.5, принципиального значения не имеет. Важно лишь обеспечить на интервале t 1— t 2условие S > S кр.

Предельно достижимая амплитуда вспышек на контуре U програничена параметрами схемы и напряжением питания. Если в процессе усиления сигналов амплитуда вспышек напряжения на контуре все время остается меньше U пр, то зависимость амплитуды U mот U cлинейна и режим работы соответственно называется линейным. Достоинством режима является низкий уровень шумов и малый коэффициент нелинейных искажений.

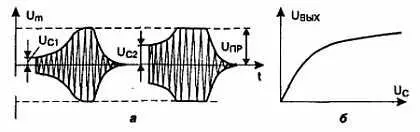

Если начальная амплитуда в контуре или усиление в схеме настолько велики, что U mдостигает значения U прна интервале t 1— t 2, то амплитуда вспышек уже не зависит от амплитуды входного сигнала, и режим называется нелинейным. В этом режиме при изменении амплитуды входного сигнала будет изменяться площадь вспышек (рис. 5.6, а ). Величина продетектированного напряжения изменяется в зависимости от входного сигнала по логарифмическому закону (рис. 5.6, б ).

Рис. 5.6. Нелинейный режим сверхрегенератора

Такая зависимость выходного сигнала от входного аналогична действию АРУ в приемнике и расширяет его динамический диапазон. К недостаткам нелинейного режима относятся сильные нелинейные искажения, высокий уровень выходных шумов при отсутствии полезного сигнала и низкая избирательность по соседнему каналу. Сильные шумы на выходе приемника, представляющие усиленные во много раз собственные шумы каскада, являясь недостатком, одновременно, тем не менее, как раз и свидетельствуют о высоком коэффициенте усиления приемника.
