В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

7.2.4. Четвертый вариант регулятора хода

Принципиальная схема

В разделе 7.1 уже упоминались специализированные микросхемы (драйверы) для управления двигателями постоянного тока. Их с успехом можно применять и в регуляторах хода. На рис. 7.14 приведен вариант такой схемы. Ждущий мультивибратор и временной дискриминатор здесь ничем не отличаются от использованных в варианте 2 (рис. 7.9). Удлинитель импульсов реализован на сдвоенном операционном усилителе DA2.

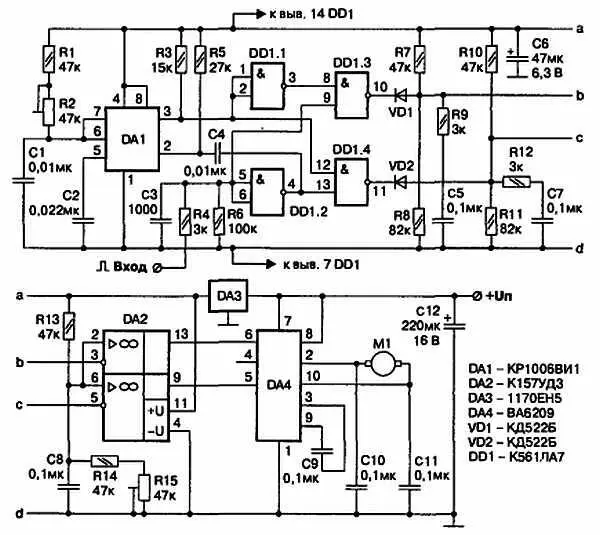

Рис. 7.14. Регулятор хода. Вариант № 4

Двигателем управляет драйвер ВА6209, что позволяет использовать двигатели с током потребления до 1,6 А и питающим напряжением 12 В. Контактные площадки Х4, Х5 служат для подключения двигателя, Х2, Х3 — для подключения питания, а X1 — для подачи канального импульса с выхода приемника. Для повышения эксплуатационной надежности к контактным площадкам всех плат удобно припаять штырьки подходящего диаметра от штепсельных разъемов, вставив их до упора в соответствующие отверстия плат со стороны расположения деталей.

Детали и конструкция

Конденсаторы С1, С5, С7 регулятора хода должны быть пленочными (К73-17). Микросхему DA2 можно заменить на К157УД2, DA4 — на ВА6219 (8—18 В; 2,2 А), ВА6222 (5—15 В; 2,2 А), ВА6229 (8—23 В; 1,2 А), ТА7291Р (18 В; 1,2 А) без изменения рисунка печатной платы. Напряжение питания U пвыбирается в зависимости от применяемой микросхемы и используемого двигателя. Чертеж печатной платы регулятора хода приведен на рис. 7.15.

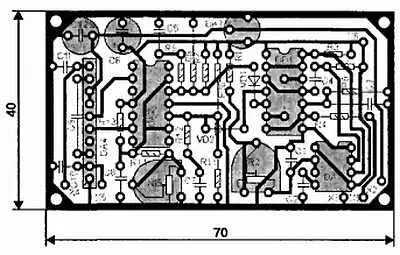

Рис. 7.15. Печатная плата

Настройка

Настройка ждущего мультивибратора аналогична рассмотренной в разделе 7.2.2 , а удлинителя импульсов аналогична предыдущему варианту. Необходимо учитывать, что падение напряжения на внутренних транзисторах микросхем при работающем двигателе может достигать 1,5–2 В. При желании, ждущий мультивибратор можно реализовать по схеме, приведенной на рис. 7.11.

7.2.5. Пятый вариант регулятора хода

Принципиальная схема

Удлинитель импульсов в предыдущей схеме можно выполнить на транзисторах. Поскольку он требует подачи на вход положительных разностных импульсов, необходимо изменить и схему временного дискриминатора. Такой вариант регулятора хода приведен на рис. 7.16.

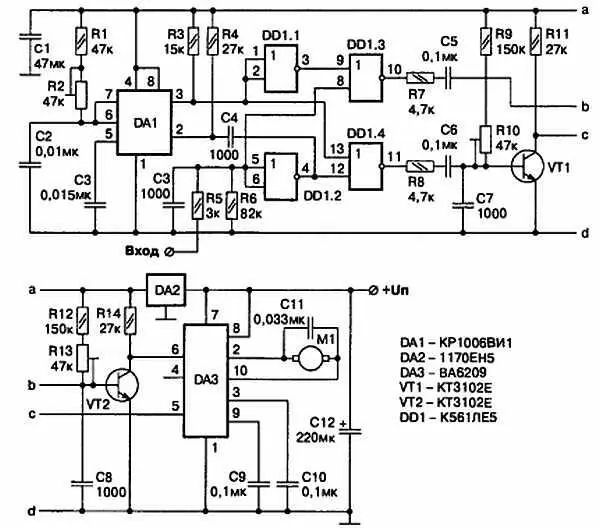

Рис. 7.16. Регулятор хода. Вариант № 5

Детали и конструкция

Поскольку схема состоит из фрагментов, входивших составными частями в предыдущие регуляторы хода, порядок настройки и выбор деталей можно позаимствовать в соответствующих вариантах. Печатная плата изображена на рис. 7.17. Перед установкой микросхемы DD1 необходимо впаять перемычку П1.

При отсутствии таймера КР1006ВИ1 ждущий мультивибратор и временной дискриминатор можно выполнить по схеме, изображенной на рис. 7.6.

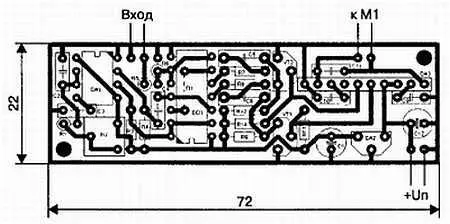

Рис. 7.17. Печатная плата

7.2.6. Шестой вариант регулятора хода

Принципиальная схема

Регулятор хода можно существенно упростить, используя схему, приведенную на рис. 7.18.

Ждущий мультивибратор и схема формирования разностных импульсов выполнены на элементах DD1.1—DD1.4. Далее следуют удлинители импульсов на транзисторах VT1, VT2 и специализированная микросхема управления двигателями DA2.

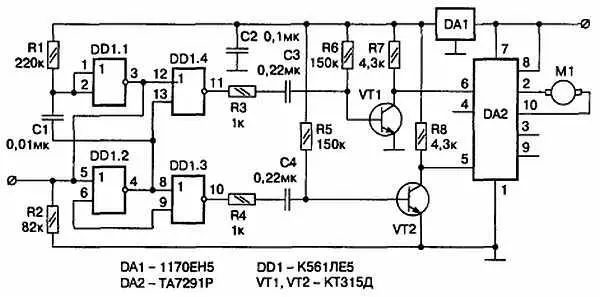

Рис. 7.18. Регулятор хода. Вариант № 6

Детали и конструкция

Печатная плата регулятора хода приведена на рис. 7.19. Между выводами 10 и 11 микросхемы DD1 и корпусом при необходимости можно включить конденсаторы емкостью 0,01 мкФ, место на плате для них предусмотрены.

Необходимость в этих конденсаторах может возникнуть при использовании мощного (сильно искрящего) двигателя. Для этой же цели предусмотрена установка конденсаторов емкостью по 0,1 мкФ между выводами 2 и 10 DA2 и корпусом. Микросхема ТА7291Р рассчитана на подключение двигателей с максимальным током, не превышающим 1,2 А.

Конденсаторы C1, С3 и С4 являются времязадающими и должны быть обязательно пленочными (например К73-17). Длительность импульсов ждущего мультивибратора, равная 1,5 мс, определяется величиной резистора R1 и устанавливается его подбором.
