Читателю будет легко самостоятельно убедиться, что импульс разностной длительности Δ τ появится на выводе 10 дискриминатора — если длительность пришедшего канального импульса τ кменьше длительности ждущего мультивибратора τ 0, и на выводе 11 — в противном случае. Полярность разностных импульсов в обоих случаях положительна.

На транзисторах VT2, VT3 собраны удлинители импульсов с коэффициентом удлинения 40. Необходимость удлинения импульсов пояснялась в разделе 1.2.2 . Механизм удлинения рассмотрим на примере верхнего канала. Короткий разностный импульс с вывода 10 через резистор R8 заряжает конденсатор С7 до некоторого напряжения U c, пропорционального длительности разностного импульса, а в конечном счете — величине передаваемой команды.

По окончании разностного импульса напряжение с конденсатора прикладывается к базе транзистора VT2 отрицательной полярностью, так как левая обкладка конденсатора через резистор R8 и вывод 10 DD1.3 соединяется с корпусом. Конденсатор начинает перезаряжаться, формируя на коллекторе положительный импульс, длительность которого определяется неизменной величиной — постоянной времени C7R10 и напряжением U c. Процессы при этом полностью аналогичны рассмотренным для конденсатора С4. Параметры схемы выбраны таким образом, чтобы коэффициент удлинения равнялся 40.

Силовая часть схемы, обеспечивающая питание двигателя, полностью аналогична изображенной на рис. 7.3.

Детали и конструкция

Печатная плата изготавливается из одностороннего стеклотекстолита в соответствие с рис. 7.8.

Перед распайкой деталей необходимо установить две перемычки: под микросхемой DD1 и у транзистора VT9. Конденсаторы С4, С7 и С9 должны быть обязательно пленочные, например К73-17. Потенциометр R1 —типа СПЗ-386.

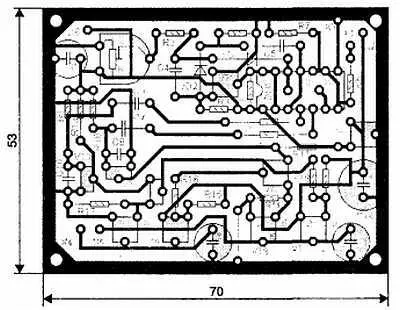

Рис. 7.8. Печатная плата

Настройка

Настройка регулятора хода производится в следующей последовательности. Движок потенциометра R1 устанавливается в среднее положение, двигатель временно отключается. После подачи напряжения питания проверить наличие +3 В на выходе стабилизатора.

Подключить осциллограф к выводу 3 DD1 и подать на вход схемы импульсы длительностью 1,5 мс с периодом повторения 20 мс и амплитудой 3–5 В. Вращением оси R1 установить длительность импульсов на экране осциллографа равной 1,5 мс. Подключая осциллограф поочередно к коллекторам VT2, VT3, убедиться, что длительность положительных импульсов изменяется от нуля до 20 мс при отклонении ручки управления от нейтрального до крайнего положения. В противном случае подобрать величину конденсаторов С7, С9.

Иногда может понадобиться увеличение стабилизированного напряжения с трех до пяти вольт. Подключить двигатель и убедиться в плавности регулировки оборотов при отклонении ручки управления. При напряжении питания 6 В в крайнем положении ручки управления напряжение на двигателе должно быть не менее 5,2 В при «висячих» колесах модели.

7.2.2. Второй вариант регулятора хода

Принципиальная схема

Устройство рассчитано на работу с двигателями постоянного тока мощностью до 50 Вт при напряжении питания выходного каскада 7—27 В. Суммарное падение напряжения на выходных транзисторах при полной нагрузке не превышает 1,3–1,5 В.

Принципиальная схема этого варианта приведена на рис. 7.9.

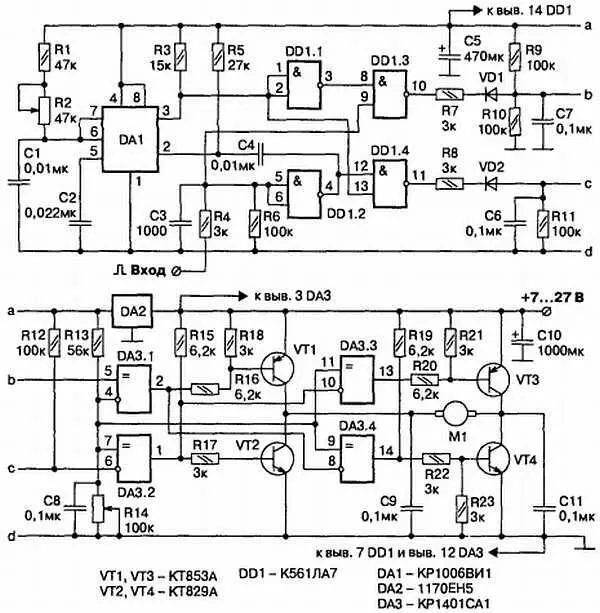

Рис. 7.9. Регулятор хода. Вариант № 2

Канальный импульс положительной полярности поступает на инвертор DD1.2. К его выходу подключена дифференцирующая цепь R5C4, обеспечивающая формирование короткого отрицательного импульса, соответствующего переднему фронту канального.

Этим импульсом запускается ждущий мультивибратор, собранный на базе таймера DA1. Длительность получаемых на выводе 3 положительных импульсов определяется постоянной времени цепи R1R2C1 и устанавливается равной 1,5 мс. Временной дискриминатор аналогичен рассмотренному выше с одним отличием: разностные импульсы на его выходах имеют отрицательную полярность.

Разностные сигналы с вывода 10 или 11 DD1 поступают на удлинители импульсов, включающие интегрирующие цепочки с различными постоянными времени заряда и разряда. Рассмотрим принцип действия остальной части схемы для случая появления разностного импульса на выводе 10 микросхемы.
