Хотя реальная конструкция интегральных микросхем (ИМС) достаточно сложна, процесс их проверки легок для понимания.

Существует три основных конструктивных типа интегральных схем: в корпусе с двухрядным расположением выводов (DIP), круглые и плоские (рис. 1.32).

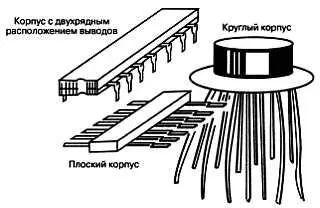

Рис. 1.32. Три основных конструкции интегральных микросхем

Одна небольшая ИМС состоит из нескольких резисторов, конденсаторов, диодов и транзисторов, которые соединены в микросхему (рис. 1.33).

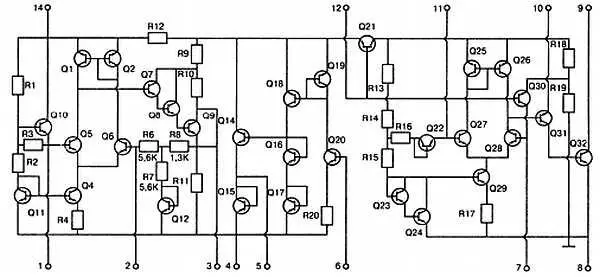

Рис. 1.33. Типичный образец выполненного в виде интегральной микросхемы предварительного звукового усилителя каскада с выходной мощностью 1 Вт на примере ECG 1043

Они герметически закрыты в керамическом или пластмассовом корпусе. Два основных метода изготовления микросхем называются монолитным и гибридным. При изготовлении монолитных (или стандартных) ИМС компоненты выполняются на одной подложке. Гибридные имеют специальное назначение, что требует отдельных компонентов с последующей сборкой на подложке. Подход к проверке ИМС остается прежним.

Несмотря на то что интегральные схемы имеют различные формы, типы и размеры, для поиска неисправностей обычно применяются следующие стандартные методы:

Когда схема работает, коснитесь верхней части изолирующего корпуса пальцем для проверки температуры. Горячая ИМС — индикатор неисправного или закороченного элемента. Большинство микросхем должны быть холодными или теплыми.

Нагрев и/или охлаждение также часто используются для проверки ИМС на дефекты. Как было указано выше, подозрительный элемент, работоспособность которого зависит от температуры, можно проверить с помощью наблюдения функционирования схемы во время нагрева феном и последующего охлаждения или замораживания. Неисправная, термозависимая ИМС при нагреве прекратит работать, но снова активируется при охлаждении.

Проверку напряжения можно легко осуществить с помощью вольтметра или осциллографа. Измерьте напряжение на каждом выводе ИМС и наблюдайте форму сигнала на экране измерительного прибора. Затем сравните результаты с указанными изготовителем параметрами. Несоответствие напряжения и сигналов говорит о возможной неисправности ИМС или связанных с ней элементов.

Иногда подозрительную ИМС можно игнорировать с использованием конденсатора, который проводит сигнал в обход (рис. 1.34).

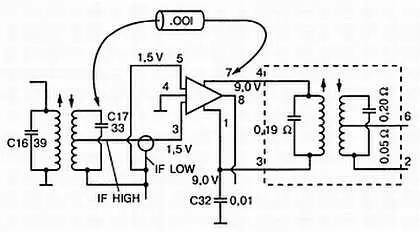

Рис. 1.34. Шунтирование ИМС с помощью конденсатора

Если сигнал возрастает при шунтировании ИМС, это означает, что схема, возможно, неисправна.

Любую подозрительную ИМС можно заменить аналогичной исправной. Этот метод экономит ценное время специалиста по обслуживанию. Но если взглянуть на вещи реально, мастера не могут полагаться только на эту технику, поскольку она потребует очень большого количества ИС, а это достаточно дорого. Имейте также в виду, что если причина проблемы неправильно определена, то замена может привести к выходу из строя и новой микросхемы. Обычно на печатных платах установлено довольно много ИМС, и часто гораздо более практичным является замена всей платы.

Для проверки ИМС существуют специальные тестеры и наборы, однако в ряде случаев они могут работать только с ИМС вне схемы. Можно использовать компараторы с многоконтактными зажимами. Они очень удобны, но, к сожалению, дороги.

Цифровой логический пробник является, наверное, одним из самых важных тестовых инструментов для специалистов. Этот небольшой ручной прибор обычно используется для тестирования логических импульсов и уровней. Пробник содержит сложную схему, которая с помощью светодиодов (СД), срабатывающих по высокому или низкому уровням, индицирует сигналы логических уровней схемы. Подобно вольтметру логический пробник присоединяется к каждому выводу ИС или к каждой точке, где проводится контроль. Результат сравнивается с данными производителя (рис. 1.35).

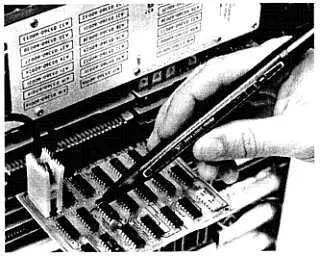

Рис. 1.35. Использование логического пробника для тестирования ИМС
