Устройство, имеющее плоскостной затвор, называется полевым транзистором с управляющим р-n -переходом между затвором и каналом. Такой ПТ можно проверить с помощью омметра аналогично биполярному транзистору. Омметр (Rx100) покажет результаты, аналогичные измерениям диода (большое/малое сопротивление) между стоком и затвором. Подобным же образом проверяется переход исток-затвор. Большие величины сопротивления, измеренные омметром, в обоих случаях указывает на обрыв в транзисторе, малые — на замыкание. В исправном транзисторе омметр при включении между истоком и стоком показывает малое сопротивление при любой полярности. Большое сопротивление при обоих измерениях указывает на обрыв в цепи (рис. 1.25).

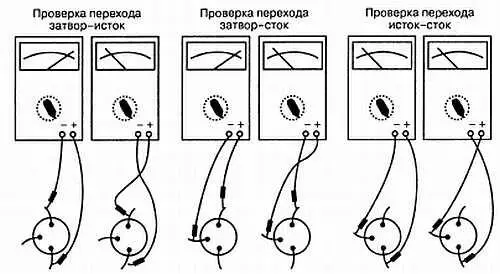

Рис. 1.25. Проверка полевого транзистора с управляющим р-n-переходом на обрыв и короткое замыкание с использованием омметра

Аббревиатура МОП обозначает металл-оксид-полупроводниковый полевой транзистор. Прибор называют также полевым транзистором с изолированным затвором, поскольку затвор здесь электрически изолирован от канала исток-сток (то есть от полупроводниковой подложки) тонким слоем диоксида кремния (рис. 1.26).

Рис. 1.26. Схематическое изображение МОП-транзисторов с n- и р-каналом

МОП-транзистор может иметь канал p -типа или n -типа. Ток, протекающий в p -канале, уменьшается за счет положительного напряжения и увеличивается при приложении отрицательного напряжения. Существует три основных типа МОП-транзисторов, различающиеся по зависимости состояния канала от напряжения на затворе.

1. При прямом смещении проводит ток от истока к стоку и остается в режиме «отсечки» (то есть тока нет) при нулевом смещении.

2. Проводит при нулевом смещении и уменьшает ток при обратном смещении, а при достаточном обратном смещении переходит в режим отсечки.

3. При нулевом смещении обладает определенной проводимостью. При обратном смещении ток уменьшается, а при прямом возрастает.

Транзисторы МОП имеют высокий входной импеданс, кроме того, они чувствительны к статическому электричеству и с ними надо обращаться аккуратно.

По этой причине при перемещении у МОП-транзисторов затвор и исток закорачиваются. Для этого их выводы скручиваются вместе, или на них надевается специальная пружина. Защищенный МОП-транзистор с двойным затвором позволяет решить эту проблему, правда, за счет уменьшения входного сопротивления (рис. 1.27).

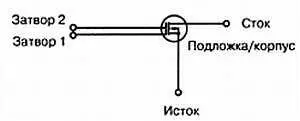

Рис. 1.27. Схематическое изображение двухзатворного МОП-транзистора и каналом n-типа

При соединении выводов затворов вместе он работает как обычный МОП-транзистор, и его можно проверить с помощью омметра. Межу затвором и стоком или истоком должно быть нулевое сопротивление. Какие-либо показания омметра означают короткое замыкание. Для проверки состояния перехода сток-исток подключите между затвором и стоком резистор 15 кОм. Если сопротивление изменяется, это означает, что MOSFET исправен. Но имейте в виду, что наилучшим способом проверки является замена или использование тестового оборудования (рис. 1.28).

Рис. 1.28. Проверка МОП-транзистора на обрыв и короткое замыкание с использованием омметра

Существуют различные методы тестирования. Многие из них можно прямо или косвенно использовать для определения работоспособности транзистора. Помимо проверки сопротивления и использования устройств тестирования компонентов можно также применять:

♦ измерения напряжения;

♦ нагревание и/или охлаждение;

♦ контроль прохождения сигналов;

♦ замену;

♦ запирание транзистора.

Измерения напряжения могут быть полезны для определения работоспособности схемы с транзистором. Например, на схеме изготовителем указаны номинальные рабочие значения напряжения. Если в транзисторе обрыв или он не проводит ток, то напряжение на коллекторе будет полным — 10 В, а не 6 В как в обычном состоянии. Когда прибор закорочен, через него будет течь чрезмерный ток. Это увеличит нагрузку цепи. Поэтому если напряжение на коллекторе низкое, эго может указывать на короткое замыкание транзистора или наличие неисправного резистора смещения (рис. 1.29).
