Эрл Гейтс - Введение в электронику

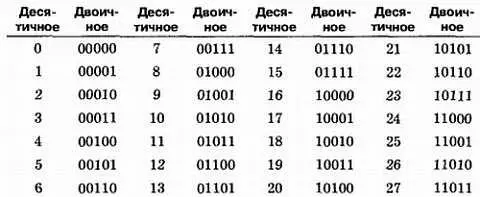

2. Для представления десятичного числа 100 требуется семь двоичных разрядов (1100100).

3. Для преобразования десятичного числа в двоичное необходимо последовательно делить десятичное число на 2, записывая остаток после каждого деления. Остатки, взятые в обратном порядке, образуют двоичное число.

4. а. 100101,001011 = 37,171875.

б. 111101110,11101110 = 494,9296875.

в. 10000001,00000101 = 129,0195312.

5. Преобразовать каждую десятичную цифру в двоичную, используя двоично-десятичный код.

6. а. 0100 0001 0000 0110 = 4106.

б . 1001 0010 0100 0011 = 9243.

в. 0101 0110 0111 1000 = 5678.

1.

2.

3.

4.

5. Цепь НЕ используется для выполнения инверсии или дополнения.

6. Кружочек изображается на входе для инверсии входного сигнала и размещается на выходе для инверсии выходного сигнала.

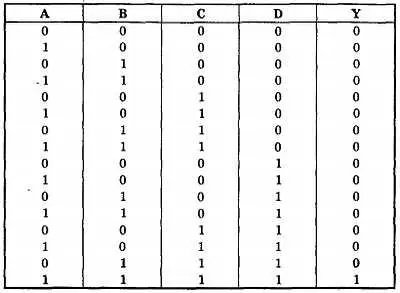

7.

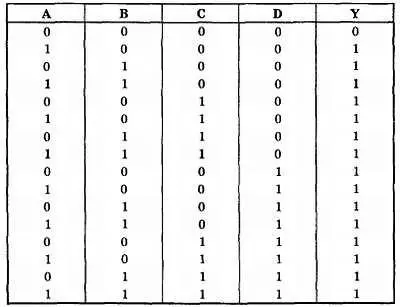

8.

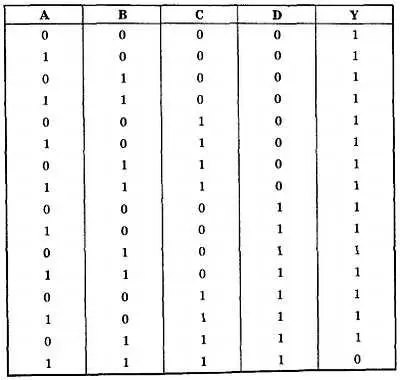

9.

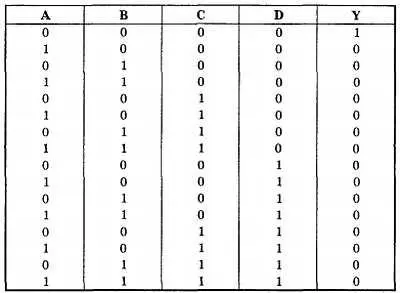

10.

11. Элемент «исключающее ИЛИ» дает высокий уровень на выходе только тогда, когда уровни входов различны. Если на входах два нуля или две единицы, то на выходе нуль.

12. Элемент «исключающее HE-ИЛИ» имеет максимум два входа.

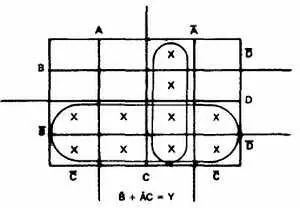

1. Процедура использования диаграмм Вейча следующая:

а. Нарисуйте диаграмму, соответствующую числу переменных.

б. Нанесите на нее логические функции, отмечая их знаком X в соответствующем квадрате.

в. Для получения упрощенной логической функции объедините соседние квадраты, помеченные знаком X, в группы по восемь, четыре или два. Продолжайте объединять до тех пор, пока не будут объединены все квадраты, помеченные знаком X.

г. Логически сложите слагаемые (объедините с помощью операции ИЛИ) от каждой петли, одно слагаемое на каждую петлю.

д. Запишите упрощенное выражение.

2.

1. Для изменения состояния выхода RS-триггера необходимо подать высокий уровень сигнала или 1 на вход R. Это изменит состояние триггера на 0 на выходе Q и на 1 на выходе Q -.

2. Главное отличие D-триггера от тактируемого RS-триггера состоит в том, что D-триггер имеет один вход для данных и вход для тактовых импульсов.

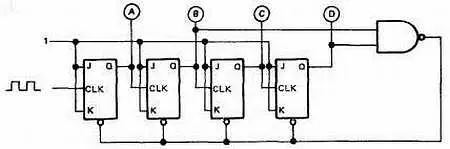

3. Счетчик состоит из триггеров, соединенных либо для асинхронного, либо для синхронного режима счета. В режиме асинхронного счета выход Q -первого каскада соединен с тактовым входом следующего каскада. В режиме синхронного счета входы тактовых импульсов всех каскадов соединены параллельно.

4.

5. Сдвиговый регистр рассчитан для временного хранения данных. Данные могут быть загружены в сдвиговый регистр или последовательно, или параллельно.

6. Сдвиговые регистры могут использоваться для хранения данных, для преобразования данных из последовательной формы в параллельную и наоборот, и для выполнения таких арифметических действий, как деление и умножение.

1. Шифраторы позволяют декодировать сигналы от клавиатуры в двоичные числа.

2. Для ввода данных с клавиатуры требуется десятично-двоичный шифратор с приоритетом.
