Указатель стека— это 16-разрядный регистр, содержащий адрес ячейки памяти данных, хранящихся в стеке. Стек будет обсуждаться немного позднее.

Большинство микропроцессоров имеют одинаковые наборы основных команд с различными машинными кодами и несколько собственных команд. Основные команды делятся на девять категорий:

1. Перемещение данных.

2. Арифметические.

3. Логические.

4. Сравнение и проверка.

5. Вращение и сдвиг.

6. Управление программой.

7. Стек.

8. Ввод/вывод.

9. Разные.

Команды перемещения данных перемещают данные из одного места в другое внутри микропроцессора и памяти (рис. 36-6). Данные перемещаются сразу по 8 бит в параллельном коде (одновременно) из одного места в другое.

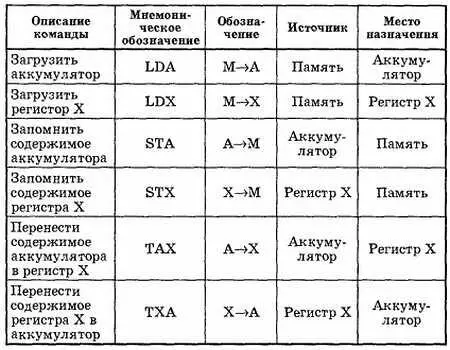

Рис. 36-6. Команды перемещения данных.

Команды микропроцессора используют символические обозначения, указывающие, как перемещать данные. В микропроцессорах 6800 и 6502 стрелка перемещает слева направо. В микропроцессорах 8080А и Z80 стрелка перемещает справа налево. В любом случае сообщение об операции одинаково. Данные перемещаются от источника к месту назначения.

Арифметические командывлияют на арифметико-логическое устройство. Наиболее мощными командами являются сложение, вычитание, приращение и уменьшение. Эти команды позволяют микропроцессору проводить вычисления и обрабатывать данные. Они отличают компьютер от произвольной логической цепи. Результат работы этих команд помещается в аккумулятор.

Логические команды— это команды, содержащие один или более Булевых операторов: И, ИЛИ и исключающее ИЛИ. Они работают одновременно с восемью битами в АЛУ, а результаты работы этих команд помещаются в аккумулятор. Другой логической операцией является команда дополнения. Она включает дополнение до единицы и дополнение до двух. Так как дополнение осуществляется с помощью дополнительной цепи, эта операция содержится не во всех микропроцессорах. Микропроцессоры 6502 не содержат команды дополнения. Микропроцессор 8080А имеет команду дополнения до единицы. Микропроцессоры 6800 и Z80 имеют команды дополнения до единицы и дополнения до двух.

Операции дополнения обеспечивают метод представления чисел со знаками. Дополняющие числа позволяют АЛУ выполнять операции вычитания с помощью цепи сумматора. Следовательно, блок микропроцессора может использовать Одни и те же цепи для сложения и вычитания.

Команды сравнениясравнивают данные в аккумуляторе с данными в ячейке памяти или в другом регистре. Результат сравнения не хранится в аккумуляторе, но в результате сравнения может измениться флаговый бит. Сравнение может быть выполнено путем наложения (маскирования) или путем поразрядной проверки. Маскирование — это процесс вычитания двух чисел, позволяющий вычитать только определенные разряды. Маска — это заранее определенный набор разрядов, используемых для определения существования некоторых условий внутри микропроцессора. Недостаток процедуры маскирования в том, что она использует команду И и, следовательно, разрушает содержимое аккумулятора. Хотя процедура побитовой проверки также использует команду И, она не разрушает содержимое аккумулятора. Команду побитовой проверки имеют не все микропроцессоры.

Команды вращения и сдвигаизменяют данные в регистре или в памяти путем перемещения данных вправо или влево на один разряд. Обе команды используют разряд переноса. Разница между этими командами состоит в том, что команда вращения сохраняет данные, а команда сдвига разрушает их.

Команды управления программойизменяют содержимое счетчика команд. Эти команды позволяют микропроцессору выбирать определенные ячейки памяти для выполнения различных программ или для повторения части той же программы. Команды могут быть безусловными, изменяющими содержимое счетчика команд, или условными, которые сначала проверяют состояние флагового бита для того, чтобы узнать, можно ли изменить содержимое счетчика команд. Если условие флагового бита не удовлетворяется, то выполняется следующая команда.

Команды стекапозволяют хранить и извлекать содержимое различных регистров микропроцессора в стек.

Стек— это временная ячейка памяти, используемая для хранения содержимого счетчика команд в течение перехода к подпрограмме. Разница между стеком и другими формами памяти в способе, с помощью которого осуществляется доступ к данным или их адресация. Команда «push» запоминает содержимое регистра, а команда «pull» находит содержимое регистра. Преимущество стека в том, что данные в нем можно сохранить или прочитать с помощью одноразрядных команд. Все данные передаются из верхней части стека в аккумулятор. Это означает, что аккумулятор сообщается только с верхней ячейкой стека.
