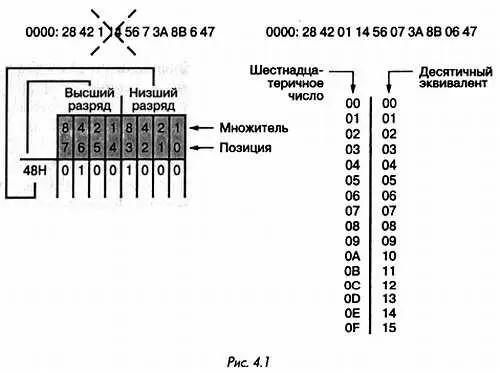

Следует иметь в виду, что программисту иногда приходится манипулировать числами из разных систем счисления. К этому прибегают либо для облегчения считывания, либо по необходимости: например, нужно задать однобитный код входа/выхода (0 для входа и 1 для выхода). На рисунке показано, как преобразовать двоичное число в шестнадцатеричное, заполняя отдельные ячейки нулями или единицами и присваивая затем каждой единице значение из соответствующего столбца.

Преобразование шестнадцатеричного числа в десятичное состоит в умножении десятичного эквивалента первого знака на 16 и добавлении к нему десятичного эквивалента второго знака. Таким образом, 48Н равняется 64 (4 х 16) + 8, то есть 72. Для обратного преобразования (из десятичной системы в шестнадцатеричную) десятичное число нужно разделить на 16, вычесть первый знак (целую часть от деления) и умножить остаток на 16. Таким образом, десятичное число 249 в шестнадцатеричной системе записывается как F9H, поскольку 249/16 = 15,5625, откуда вычитается первый знак (F, то есть 15 в десятичной системе), а затем остаток 0,5625 умножается на 16, что дает в результате 9.

Другие преобразования вытекают из основных операций, рассмотренных выше. Например, число 249 или F9H в двоичной системе принимает вид 11111001, поскольку F соответствует 15 = 8 + 4 + 2 + 1, а 9 = 8 + (0 х 4) + (0 х 2) + 1. Для тренировки можно поупражняться с таблицей преобразований, а также с таблицей кодов ASCII для наиболее распространенных символов.

IВМ-СОВМЕСТИМЫЕ ПЕРСОНАЛЬНЫЕ КОМПЬЮТЕРЫ

Добавление микросхем ЗУ

Увеличить объем оперативной памяти IBM-совместимого компьютера несложно — достаточно добавить на его материнскую плату несколько колодок с микросхемами ЗУ (это небольшие печатные платы со специальным разъемом, к которым припаяны интегральные КМОП схемы).

Как правило, материнскую плату не оснащают одной колодкой и не добавляют их по одной. Например, увеличение памяти на 16 Мбайт необязательно будет успешным при добавлении одной колодки с микросхемами емкостью 16 Мбайт, так как одна колодка может быть не распознана компьютером. Лучше добавить две идентичные колодки по 8 Мбайт.

Убедиться в успешной установке можно во время тестирования памяти компьютером, что происходит сразу после включения. В случае неудачи прежде, чем разбирать схему, стоит проверить конфигурацию или попытаться настроить ее с помощью программы установки SETUP (войти в программу обычно можно на стадии загрузки операционный системы, нажав на клавишу Delete). Иногда для решения проблемы достаточно всего-навсего установить нужные значения.

Звуковые сигналы при загрузке компьютера

При включении питания, если тестирование узлов не выявляет каких-либо неполадок, IBM-совместимый компьютер выдает одиночный звуковой сигнал. Если на этой стадии возникают проблемы, но устройство отображения (монитор и видеокарта) функционирует нормально, на экране появляется сообщение о причине сбоя.

Если изображение отсутствует, компьютер выдает код ошибки в виде ряда звуковых сигналов, состоящего из трех серий, причем каждая серия содержит в себе от одного до четырех сигналов. Например, код 1-3-3означает, что подается один сигнал, далее следует пауза, затем звучат три сигнала друг за другом, пауза и снова три сигнала подряд.

Такие коды, как правило, не стандартизированы. Кроме того, в последних моделях компьютеров подобные сигналы используются реже. Поэтому рекомендуется еще до появления проблем ознакомиться с технической документацией или проконсультирораться с поставщиком компьютера. Ниже приведены примеры кодов некоторых часто используемых звуковых сигналов:

1— тестирование прошло нормально, ошибок не обнаружено;

1-1-4— ошибка в ПЗУ BIOS (серьезная);

1-3-1— сбой в системе охлаждение ОЗУ (проверить колодку HS);

3-2-4— ошибка при проверке драйвера клавиатуры (сменить клавиатуру?);

3-3-4— сбой при проверке памяти монитора (неисправна видеокарта?);

3-4-1— сбой при инициализации монитора (неисправна видеокарта?).

Материнская плата с напряжением питания 5 В

Долгое время напряжение питания микропроцессоров, используемых в IBM-совместимых компьютерах, оставалось равным 5 В. Затем по некоторым причинам, главным образом для уменьшения мощности, потребляемой переносными компьютерами, это напряжение снизилось до 3,5, а потом и до 3,2 В. Иногда оно может принимать самые различные значения.
