Наконец, есть четырехэлектродные транзисторы, обычно имеющие два вывода базы. В этом случае применяется такая же процедура тестирования.

Диодный мост иногда нелегко протестировать из-за соединения с вторичной обмоткой трансформатора. В таком случае его необходимо предварительно демонтировать. При проверке диодных мостов надо присоединить один из измерительных щупов к отрицательному или положительному выходу моста и протестировать подключенные к этому выводу диоды.

Для проведения полной проверки необходимо выполнить восемь тестов. При этом полезно иметь под рукой эквивалентную схему, которая отражает внутреннее строение диодного моста.

ДОСТОИНСТВА ПРАКТИКИ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

В настоящее время умение устранять неисправности в электронных схемах сходит на нет, хотя это занятие прекрасно помогает в освоении основных технологий и знакомит с процессом изготовления различных схем. Оно открывает возможность изучения методов работы опытных специалистов в различных областях техники, живущих в разных странах; такой опыт послужит ценным дополнением к другим формам повышения квалификации. Всегда стоит задуматься о том, какие причины побудили конструктора прибегнуть именно к данному, а не к какому-либо другому типу разработки схемы. Эти причины могут быть как чисто техническими, так и экономическими. Иногда компонент используется неожиданным образом, выполняет совершенно не те задачи, для которых его создавали. Кроме того, применение оригинальной конструкции механических деталей может существенно снизить срок изготовления, а следовательно, и цену устройства.

Иногда на практике применяются подходы, которых теоретически следовало бы избегать, причем они работают, хотя и непонятно каким образом. Конечно, речь не идет о том, чтобы копировать устройства, созданные долгим трудом других людей, с целью извлечения из этого прибыли. Но возможность совершенствовать свои познания — это тоже прибыль, хотя и другого рода.

Как известно, компьютер не может функционировать без электронных схем, но сегодня все более верным становится и обратное утверждение. С появлением новых совершенных систем симуляции многие электронные схемы можно реализовать исключительно виртуально. Подавляющее большинство печатных плат разрабатывается с помощью специальных программ компьютерного проектирования. Микропроцессоры и особенно микроконтроллеры все чаще используются в качестве стандартных компонентов даже в самых простых и недорогих схемах. Следует отметить, что при улучшении качества и увеличении возможностей стоимость этих компонентов снизилась (их изготовление стало проще и дешевле). Сегодня электронщик должен не только владеть своей специальностью! но и уметь правильно обращаться с новыми компонентами.

СТАНДАРТ ЦИФРОВОГО КОДИРОВАНИЯ ASCII

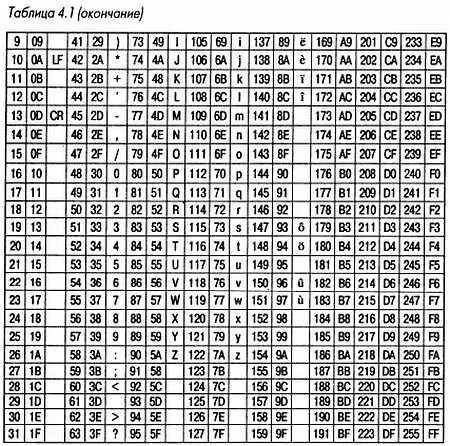

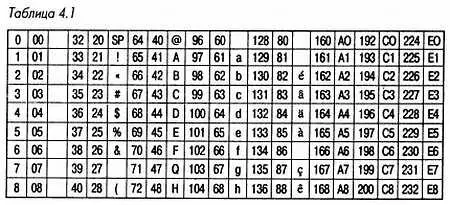

Код ASCII (American Standard Code for Information Interchange — американский стандартный код для обмена информацией) представляет собой стандарт цифрового кодирования цифровых и буквенных символов. Он используется в файлах, а также при обмене данными между двумя компьютерами или между компьютером и периферийными устройствами. Принцип ASCII прост: прописной букве А, например, соответствует код 65, букве В — код 66 и т. д. При желании можно проверить этот код на компьютере, если при нажатой клавише Alt набирать нужный код на цифровом поле клавиатуры. Соответствующая буква при этом появится на экране. Коды ASCII для распространенных символов приведены в табл. 4.1. Справа от десятичного представления кода (первый столбец) дано его значение в шестнадцатеричной системе счисления.

Примечание : CR: Carriage Return — возврат каретки; LF: Line Feed — следующая строка.

Пустые ячейки соответствуют символам, которые используются в некоторых специализированных системах (например, графические символы, буквы национальных алфавитов или управляющие коды).

СТАНДАРТНЫЕ АТ-КОМАНДЫ

АТ-команды представляют собой стандартные команды, использующиеся в большинстве модемов. Возможности современных модемов огромны. Их стоимость относительно невелика, они все шире используются для связи между компьютерами, в частности через Internet. Используя АТ-команды, можно управлять модемом и без помощи такого совершенного логического интерфейса, как Windows.
