4.7.13. Определение цоколевки транзистора(рис. 4.51)

Рис. 4.51. Определение цоколевки транзистора

Если обозначение транзистора, нанесенное на его корпусе, стерлось или нет под рукой справочника по полупроводниковым приборам, то для определения цоколевки транзистора и структуры его проводимости можно воспользоваться авометром (тестером).

Сначала определяют базовый вывод транзистора. Для этого плюсовый щуп прибора (в режиме измерения малых сопротивлений) подключают к одному из выводов транзистора, а минусовый — поочередно к двум остальным.

Внимание:минусовым щупом здесь и далее назван тот щуп, который подключен к так называемой общей клемме прибора, иногда маркируемой знаком «-» (применительно к режимам измерений токов и напряжений). В режиме измерения сопротивлений полярность напряжения на зажимах авометра обратная. Это следует иметь ввиду.

Так как полярность напряжения между электродами транзистора может меняться, то таких пар, очевидно, будет шесть: Э +-Б -, Э +-К -, Б +-К -, Э --Б +, Э --К +, Б --К +, где знаки «+» и «-» низкое, а в другом высокое, то его плюсовый щуп нужно подключить к другому выводу и снова измерить сопротивление между ним и остальными двумя выводами, пока не удастся найти вывод, имеющий малое сопротивление относительно двух других выводов. Найденный таким образом вывод является базовым, а транзистор имеет структуру n-р-n .

Если приведенным выше способом найти базовый вывод не удается, необходимо изменить полярность подключения авометра, т. е. к одному из выводов подключить минусовый щуп авометра, а затем найти базовый вывод р-n-р -транзистора.

Определение базового вывода большинства широко распространенных низкочастотных транзисторов упрощается, если помнить, что они выполнены с выводом базы на корпус.

С помощью авометра можно определить и выводы эмиттера и коллектора маломощных транзисторов. Для этого между предполагаемым выводом коллектора и базовым выводом подключают резистор сопротивлением в 1 кОм. Затем плюсовый щуп авометра подключают к предполагаемому выводу коллектора, а минусовый — к предполагаемому выводу эмиттера n-р-n -транзистора и определяют сопротивление по прибору. После этого предполагаем иное расположение выводов коллектора и эмиттера и снова измеряем сопротивление. Плюсовый щуп авометра будет соединен с коллектором в том случае, когда сопротивление между выводами окажется минимальным.

У р-n-р -транзисторов коллекторный и эмиттерный выводы можно определить таким же способом, но сопротивление между эмиттером и коллектором окажется меньшим, когда с коллектором будет соединен минусовый щуп авометра. При этом нужно помнить, что у всех мощных транзисторов, предназначенных для крепления на радиаторах, коллектор выведен на корпус. Следует, однако, иметь в виду, что подвергать такому испытанию высокочастотные транзисторы нежелательно, чтобы не повредить эмиттерный переход.

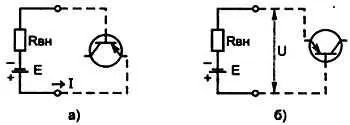

Следует иметь в виду также, что любой из омметров можно представить в виде источника э.д.с. Е с внутренним сопротивлением R вн(рис. 4.51, а ). Если присоединить к такому источнику один из р-n -переходов транзистора, например, эмиттерный, то через переход потечет ток I , равный приблизительно E / R вн. Очевидно, при малом значении внутреннего сопротивления омметра ток I может превысить максимальный прямой ток через переход и повредить испытываемый транзистор. Если же присоединить к омметру эмиттерный переход так, как показано на рис. 4.51, б , то испытываемый транзистор можно повредить напряжением. Действительно, при R м >> R прэто напряжение, равное приблизительно Е , может превысить максимальное обратное напряжение на эмиттерном переходе. Поэтому, прежде чем проверять транзистор омметром, необходимо выяснить, чему равны э.д.с. Е и внутреннее сопротивление R вномметра, сравнить ток I и напряжение U с предельными для данного типа транзистора значениями прямого тока и обратного напряжения. После такой проверки можно считать, что транзистор является исправным. Но этого недостаточно, чтобы сделать заключение о его пригодности для данной конструкции, — он еще должен иметь заданный статический коэффициент передачи тока базы. Значит, нужно измерить этот параметр, прежде чем впаивать этот транзистор в собираемое устройство.
