При расстоянии между атомами, соответствующем длине химической связи, то есть при том расстоянии, которое обнаруживается в реальной молекуле, связывающая МО по энергии всегда ниже, чем отдельные атомы, а разрыхляющая МО всегда выше. Это строгий результат, вытекающий из законов квантовой механики. Будет хорошей аппроксимацией сказать, что уменьшение энергии на связывающей МО равно увеличению энергии на разрыхляющей МО.

На рис. 12.6 представлена простая диаграмма, показывающая, как атомные орбитали объединяются и образуют молекулярные орбитали. Мы будем использовать такого рода диаграммы в последующих главах. Две атомные 1 s -орбитали — по одной для каждого атома H — изображены на рисунке слева и справа. Линии, проходящие через них, — это нулевой уровень энергии для молекулярных орбиталей, то есть эти линии соответствуют энергии атомов, когда они разнесены так далеко, что не чувствуют друг друга. В центре изображены энергетические уровни связывающей и разрыхляющей МО. Они обозначены σ b в случае связывающей орбитали ( b — от англ. bonding ) и σ *в случае разрыхляющей орбитали. Греческой буквой сигма (σ) обозначается особый тип связи, называемый σ-связью, который будет обсуждаться в главе 13. Штриховые линии, соединяющие атомные орбитали с МО, показывают, что обе атомные орбитали объединяются и дают две МО, когда атомы образуют молекулу.

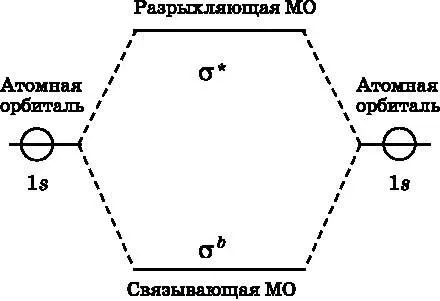

Рис. 12.6. Диаграмма энергетических уровней, представляющая объединение двух атомных 1s-орбиталей в связующую и разрыхляющую МО, когда атомы находятся на расстоянии, равном длине химической связи r 0, которое соответствует энергетическому минимуму для связывающей МО. Связывающая МО ниже по энергии, чем атомные орбитали, а разрыхляющая МО настолько же выше по энергии. Связывающая МО обозначается σ b, а разрыхляющая МО — σ *

Диаграмма энергетических уровней МО, приведённая на рис. 12.6, показывает два энергетических состояния, участвующих в образовании молекулы водорода. Однако мы ещё не произвели «заселение» двух электронов. Данная диаграмма аналогична диаграмме энергетических уровней многоэлектронного атома (см. рис. 11.1). Нам даны энергетические уровни, но для понимания того, что получится, нужно ещё расселить по ним электроны. Имеется два электрона — по одному от каждого атома водорода. Мы знаем, что электроны размещаются на самом нижнем доступном энергетическом уровне до тех пор, пока число электронов не нарушает принцип Паули, то есть на каждой орбитали может находиться максимум два электрона со спаренными спинами. Это применимо к МО так же, как и к атомным орбиталям.

На рис. 12.7 представлена диаграмма энергетических уровней МО с двумя электронами (обозначены стрелками). Два электрона занимают низший энергетический уровень σ b и имеют спаренные спины. Когда атомы разнесены далеко, электроны имеют энергию, соответствующую линиям атомных 1 s -орбиталей. Связывающая МО имеет существенно более низкую энергию. Именно это уменьшение энергии обеспечивает целостность молекулы. Два электрона находятся на молекулярной орбитали. Ни один из них не связан с конкретным атомом. Ковалентная связь состоит в совместном использовании электронов атомами.

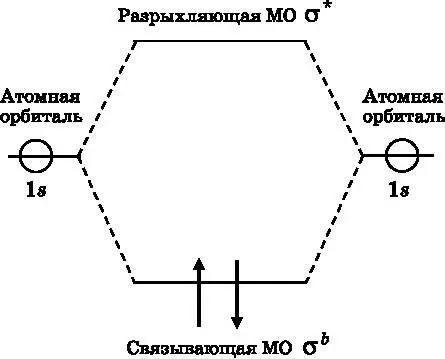

Рис. 12.7. Диаграмма МО молекулы водорода. Два электрона (стрелки), по одному от каждого атома водорода, занимают низший энергетический уровень, а их спины спарены. Их энергия ниже, чем у отдельных атомов. Тем самым за счёт совместного использования электронов образуется связь

Почему не существует молекулы гелия He 2? У каждого из двух отдельных атомов He на 1 s -орбитали имеется по два электрона. Поэтому диаграмма МО будет такой же, как на рис. 12.6. Однако теперь нам необходимо расселить по энергетическим уровням МО четыре электрона. На рис. 12.8 представлена диаграмма МО с четырьмя электронами. Первый электрон заселяется на связывающую МО, поскольку это низшее энергетическое состояние. Второй электрон также попадает на связывающую МО со спином, противоположным первому. Принцип Паули гласит, что ни у каких двух электронов не могут совпадать все квантовые числа. Два электрона на связывающей МО имеют разные спиновые квантовые числа: s =+½ и s =−½. Существуют только эти два значения спинового квантового числа, так что третий электрон не может попасть на связывающую МО. Он должен занять следующий энергетический уровень, который представлен разрыхляющей МО. Четвёртый электрон также может заселиться на разрыхляющую МО с противоположным спином. Два электрона на связывающей МО имеют энергию ниже, чем в отдельных атомах, но два электрона на разрыхляющей МО повышают энергию ровно настолько, насколько связывающие электроны её понижают. В результате не возникает никакого уменьшения энергии в сравнении с отдельными атомами. Целостность молекулы обеспечивается тем, что связанные атомы имеют более низкую энергию, чем отдельные атомы. В случае атомов гелия уменьшения энергии, которое привело бы к образованию устойчивой конфигурации, не происходит, и поэтому связь не возникает. В следующей главе мы познакомимся с аналогичным поведением благородного газа неона.
