Чтобы проиллюстрировать как волновую, так и корпускулярную природу электронов, рассмотрим два примера: работу кинескопа (электронно-лучевой трубки, ЭЛТ) и дифракцию низкоэнергетических электронов на поверхности кристалла. Кинескопы применяются весьма широко. Это устройства, которые создают изображение в старых телевизорах и компьютерных дисплеях. Правда, в последнее время громоздкие телевизоры и мониторы, основанные на ЭЛТ, практически полностью вытеснены другими устройствами, такими как жидкокристаллические (ЖК) дисплеи. (Существует несколько технологий, используемых для больших плоских телевизоров, но все плоские компьютерные мониторы — жидкокристаллические.)

На рис. 7.3 схематично изображено устройство ЭЛТ. Внутри ЭЛТ создаётся вакуум, в котором электроны могут двигаться, не сталкиваясь с молекулами воздуха. Процесс создания картинки начинается с нити накаливания — отрезка проволоки, изображённой в левой части рисунка. Электрический ток, который проходит по этой нити, сильно разогревает её подобно спирали обычной лампы накаливания, нагревательному элементу электрокамина или электрического обогревателя. Тепло, выделяемое этой нитью, нагревает катод, и он тоже становится очень горячим. Катод — это кусок металла, на который подано отрицательное напряжение, как на отрицательном конце батарейки, но значительно большее по величине. Катод становится настолько горячим, что с него начинают испаряться электроны. Тепло — это форма энергии. Электроны удерживаются в металле энергией связи, которая зависит от типа металла. Когда металл достаточно сильно разогревается, тепловая энергия может превосходить энергию связи электрона, и некоторые электроны будут покидать металл. При фотоэлектрическом эффекте энергию, необходимую для выхода электрона из металла, приносит фотон. В ЭЛТ эту энергию обеспечивает тепло. Электроны, покидающие металл, замещаются благодаря подключению катода к отрицательному полюсу источника питания, который поставляет на их место другие электроны, делая процесс непрерывным. Электроны — это отрицательно заряженные частицы, и поскольку на катод подано отрицательное напряжение, катодом испускаются электроны. Итак, электроны вылетают из катода. Уходу электронов от катода помогает положительно заряженная сетка (см. рис. 7.3). Поскольку эта сетка соединена с положительным полюсом источника питания, отрицательно заряженные электроны притягиваются к ней. Одинаковые заряды отталкиваются друг от друга, противоположные заряды притягиваются. Сетка состоит из тонких проводков с большими просветами между ними. Когда электроны достигают сетки, большинство из них пролетает сквозь неё, продолжая движение с очень большой скоростью.

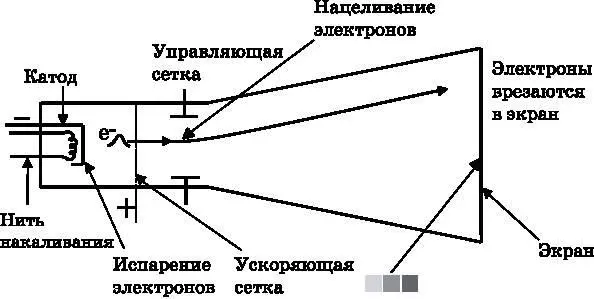

Рис. 7.3. Схема электронно-лучевой трубки (ЭЛТ). Нить накаливания разогревает катод, из которого «испаряются» электроны. Положительно заряженная сетка ускоряет отрицательно заряженные электроны. Напряжение, приложенное к управляющим сеткам, направляет электроны в конкретную точку экрана. Экран покрыт крошечными тесно прилегающими друг к другу пятнами красного, зелёного и голубого люминофора, которые при попадании электронов светятся соответствующим цветом. Изображение на экране создаётся за счёт того, что электронный луч, быстро перемещаясь, попадает по нужным цветовым пятнам

Затем электроны проходят между управляющими сетками (см. рис. 7.3), которые влияют на направление их движения. Одна пара управляющих сеток (изображена на рисунке) меняет направление в вертикальной плоскости, а другая пара (не показана) — в горизонтальной плоскости. Рассмотрим вертикальную плоскость. Если на верхнюю управляющую сетку подано положительное напряжение, а на нижнюю — отрицательное, электроны будут отклоняться вверх, как показано на рис. 7.3, поскольку отрицательно заряженные электроны притягиваются к положительно заряженной верхней сетке и отталкиваются от отрицательно заряженной нижней.

Если поменять полярность напряжения на этих двух сетках, электроны станут отклоняться вниз. Если к сеткам приложено большое напряжение, электроны будут отклоняться сильно. При слабом напряжении электроны отклоняются незначительно. Если не подавать никакого напряжения, электроны будут двигаться прямо. То же самое происходит, когда напряжение прикладывается к горизонтальным управляющим сеткам. Пройдя мимо управляющих сеток, электроны движутся далее по прямой. В этом отношении электронами можно стрелять как снарядами. Эта часть ЭЛТ называется электронной пушкой. Электронные пушки используются во многих научных приборах, таких как электронные микроскопы и устройство, которое мы рассмотрим далее. Так что и после того, как ЭЛТ окончательно исчезнут из телевизоров и компьютерных дисплеев, устройство, которое мы только что обсудили, останется очень важным.
