Арсенал-Коллекция 2013 № 08 (14)

Описание батареи. Батарея имела две башни и располагалась к северу от Ревеля (Таллина) в северо-западной части о. Нарген (Найссаар). Конструкция батарей для 12-дм башенных установок на о. Нарген и Вульф была одинакова и отличалась от ранее построенных 12-дм башенных батарей Военного ведомства применением ряда передовых на то время решений. Так, расстояние между центрами башен было увеличено более чем в два раза (145 м), а располагались они не в едином, а в отдельных блоках. Напомню, что расстояние между центрами башен батарей фортов «Ино» и «Красная Горка» составляло всего 50 м, причем они располагались в едином блоке, а башни батарей Севастопольской крепости были разнесены на 64 м. Обозначения башен: правая (северная) - первая, левая (южная) - вторая. Позиция батареи - открытая, в 200-250 м от уреза воды, дальность стрельбы 147 каб. Хотя технически башни могли вести круговой обстрел, между башнями находился массивный бетонный блок КП, ограничивающий углы обстрела батареи до 225-0-5° (сектор стрельбы 140°, директриса стрельбы 295°).

Башни располагались в отдельных двухэтажных бетонных блоках размером 36x28 м, между башнями находился пятнадцатиметровый трехэтажный бетонный блок командного пункта батареи, совмещенного с силовой станцией. Общая длина батареи по фронту составляла 180 м. Толщина монолитных стен башенных блоков составляла 4.5 м, перекрытия - 2.5 м. Для ускорения постройки и уменьшения объема земляных работ орудийные блоки батареи не были заглублены, а практически на всю свою высоту возвышались над поверхностью грунта. На верхнем этаже каждого орудийного блока располагалось по одному снарядному и зарядному погребу в виде длинных потерн с боекомплектом по 168 выстрелов на орудие (всего 672 снаряда и 1344 полузаряда). Зарядный погреб в первой (правой) башне находился слева от башни, а снарядный - справа. Во второй (левой) башне погреба размещались зеркально, зарядный - справа, а снарядный - слева. На верхнем этаже также находились помещения комсостава, артиллерийская мастерская и склад артиллерийских запчастей, а также вход в блок с коленчатым сквозником. На нижнем этаже орудийного блока располагались помещения для личного состава, компрессор, помещения кипятильников, телефонов и радио, уборные.

В блоке командного пункта (КП), совмещенном с силовой станцией, находились приборы управления артиллерийским огнем (ПУАО), а также помещения двух дизель-генераторов по 150 л.с., глушителей, котельная, помещение для личного состава и емкости с водой. Вход в блок был оборудован коленчатым сквозником. Толщина бетона лобовой стенки и перекрытия КП составляла 4.5-5 м, заглубленная силовая станция имела бетонные стены толщиной 4.5 и перекрытие толщиной 2.5 м со сплошным противооткольным усилением из стальных швеллеров. Наверху КП находился аккумуляторы, артиллерийская кладовая, перевязочный пункт, наблюдательный броневой колпак диаметром 2.7 м с толщиной стенок 250-150 мм (хотя на чертеже указано 400 мм) и крыши 200 мм. За бронеколпаком был оборудован открытый дальномерный дворик с 6-м дальномером. Башни и КП были соединены бетонными потернами высотой 2.8 м, перекрытия которых были усилены дугообразными противооткольными швеллерами.

План батареи № 106

Выполнен Мати Ыун (Эстония) по результатам полевых исследований

Командир батареи № 106 В.Л. Епинатьев.

Один из тех, кто пытался противостоять засилью комитетской демагогии и разложению островных гарнизонов осенью 1917 г. Не допустил захвата батареи немцами, взорвав башни 27.02.1918 г. http://kortik.borda.ru

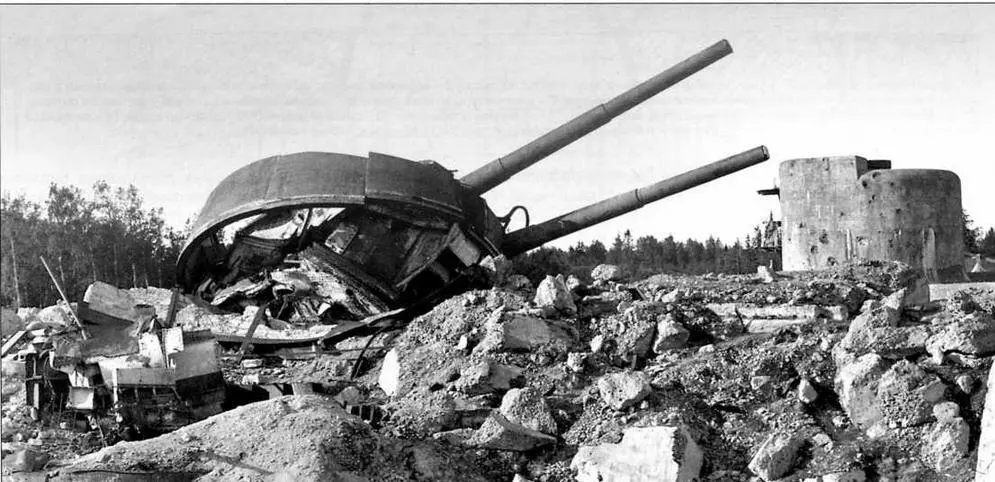

Правая (первая) башня батареи после подрыва в 1918 г. На заднем плане командный пункт батареи. 1928-29 гг.

Viimsi Teataja (Эстония)

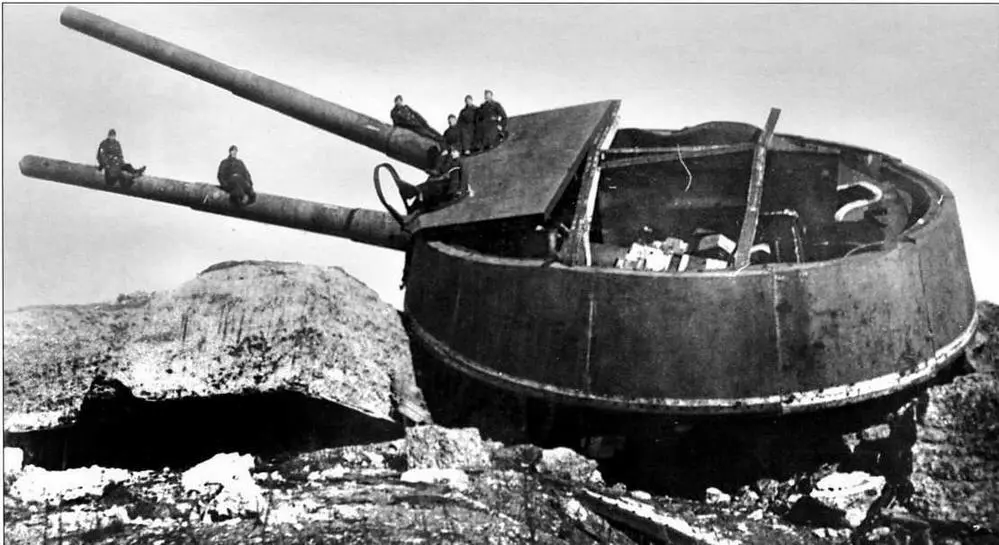

Правая (первая) башня, броневые плиты крыши уже демонтированы. Около 1930 г. Фото предоставил Хейки Муда (Эстония)

Группа эстонских военных на стволе 12-дм орудия у блока второй (левой) башни. Слева плита крыши башни. Около 1927 г.
