Дмитрий Соболев - Столетняя история “летающего крыла”

1. A.Lippisch. The delta wing. Ames (Iowa), 1981. P. 1.

2. Там же. С. 2.

3. F.Wenk. Neuere Flugzeuge der Segelflugzeugwerke. G.m. b.H, Baden-Baden // ZFM. 1922. № 15. S.213—214.

4. A.Lippisch. Versuch mit neuartigen Flugzeugtypen // ZFM. 1928. № 12. S. 274—281. Липпиш был убежден, что является автором идеи использования различных профилей вдоль размаха (аэродинамическая крутка). Однако, как уже известно читателю, впервые это сделал Д.Данн в 1911 г. Правда, наряду с аэродинамической, Данн использовал также геометрическую крутку крыла.

5. На первых "Шторхах" кили могли поворачиваться на некоторый угол, автоматически устанавливаясь "по ветру". Таким образом, они не влияли на путевую устойчивость и служили только для противодействия скольжению на крыло при вираже.

6. A.Lippisch. Das Problem des schwanzlosen Flugzeuges und seine Weiterentwicklung zum Ntirflugelflugzeug // ZFM. 1932. № 22. S. 633—638.

7. Успешные полеты БИЧ-7А с тянущим винтом не дают оснований считать, что расположение винта заметно влияет на путевую устойчивость. Если говорить о КПД, то в случае летающего крыла" с толстым профилем, как у "Дельты-1", толкающий винт действительно предпочтительнее.

8. Lippisch. The delta wing. P. 23.

9. Там же. С. 24.

10. L'Aeronautique. 1932. № 163. Р. 390.

11. A.Glass. Polskie konstrukcje lotnicze 1893—1939. Warszawa, 1976. S. 244—243.

12. Lippisch. The delta wing. P. 34.

13. Lippisch. The delta wing. P. 42. Для сравнения: у воздушного "почтового экспресса" Нортроп "Альфа" (США) С хо=0,0274, К макс=11,3.

Начало работ по самолетам с крылом малого удлинения в США напоминает историю создания бесхвостого планера Этриха и Велса. В один из осенних дней 1926 г. врач из штата Индиана Клойд Снайдер обратил внимание на грациозный полет падающих на землю листьев клена. Он провел опыты с бумажными моделями аналогичной формы и выяснил, что они тоже могут устойчиво планировать. Тогда у Снайдера созрела мысль построить самолет.

Если стимулом для начала работ послужили наблюдения за природой, то по конструкции самолет Снайдера был близок к проекту "Виталия" Б.И.Черановского (1922 г.), о котором американский врач, конечно, не знал. Так же, как Черановский, наилучшей схемой Снайдер считал "летающее крыло" малого удлинения. Крыло должно было иметь размах 30 м и такую же ширину. При относительной толщине профиля 15% внутри крыла свободно могли разместиться и пассажиры, и экипаж. Прозрачная передняя кромка обеспечивала бы всем прекрасный обзор.

Основное отличие от проекта Черановского заключалось в форме крыла: если российский изобретатель полагал наивыгоднейшей параболу с прямой задней кромкой, то Снайдер решил сделать прямой переднюю кромку, придав остальной части крыла овальные очертания. Другими словами, крыло Снайдера — это "парабола" Черановского наоборот.

В те же годы крыло малого удлинения привлекло внимание американского аэродинамика Чарльза Циммермана. Он провел в НАКА серию экспериментов в аэродинамической трубе и пришел к неожиданному выводу, что на больших углах атаки у крыла в форме диска отношение коэффициента максимальной подъемной силы к коэффициенту минимального аэродинамического сопротивления примерно на 20% больше, чем у обычного крыла. Было установлено также, что применение малого удлинения позволяет оттянуть срыв потока до очень больших углов и способствует улучшению продольной устойчивости и управляемости самолета схемы "бесхвостка". [1]

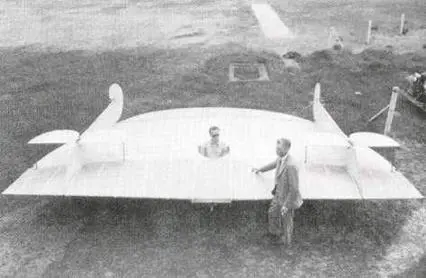

Первое детище К.Снайдера — планер S-1.

Эрап S-2 был лучшим из дисковидных самолетов Снайдера и Хоффмана.

Воодушевленный выводами ученого, Снайдер решил приступить к созданию пилотируемого аппарата. Планер-'летаюгцее крыло" построили с помощью учащихся местной школы в 1932 г. Он походил на срезанный спереди диск. Сзади, как принято, находился руль высоты, а вот органы путевого и поперечного управления были расположены весьма необычно. Рули направления стояли позади двух вертикальных гребней, идущих вдоль всего крыла и выполняющих функции килей. Сверху к этим гребням крепились элероны, имеющие такую же, как у крыла, полукруглую форму.

Планер неплохо летал, но после установки на передней кромке крыла четырехцилиндрового мотоциклетного двигателя мощностью 26 л.с. летные свойства аппарата, известного как S-1, заметно ухудшились. Тогда Снайдер решил привлечь на помощь профессионала — немецкого инженера-эмигранта Рауля Хоффмана. Они организовали фирму Эрап (Amp), название которой происходит от двух английских слов — "air" ("воздух") и "up" ("вверх"). Летчиком-испытателем фирмы стал Глен Дулиттл, кузен знаменитого авиагонщика Джимми Дулиттла.
