Существенным переделкам подверглись органы путевой устойчивости и управления. Вертикальные кили Липпиш заменил отогнутыми вниз под углом 45° концами крыла. Расположенные там подвижные поверхности выполняли функции рулей направления, следующими, по направлению к оси самолета, были элероны, затем — рули высоты. Чтобы законцовки не задевали о землю при посадке, основной части крыла придали заметную V-образность. В результате при виде спереди крыло приобрело форму вытянутой буквы "М".

Так как точка приложения подъемной силы из-за большей стреловидности крыла сместилась назад, для соблюдения центровки самолет сделали одноместным, ликвидировав переднюю кабину. Для большей прочности конструкцию фюзеляжа изготовили из соединенных сваркой стальных труб.

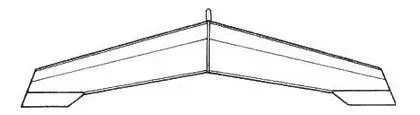

"Эксперимент"

"Дельта-1"

"Шторх-V"

"Дельта-IVa"

"Шторх-VII"

DFS-39

DFS-40

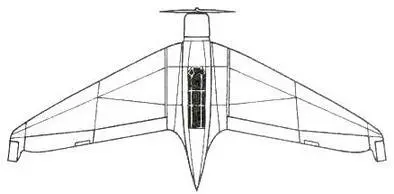

"Дельту-IVb" построили в 1935 г. Испытывал ее талантливый летчик Хайни Диттмар, ставший достойной заменой Гроенхофу в команде Липпиша. Полеты показали, что вследствие значительной стреловидности самолет имеет слишком большую продольную устойчивость и поэтому вяло реагирует на управление. Тогда угол стреловидности крыла уменьшили до 23°, а на клинообразной хвостовой части фюзеляжа установили дополнительный руль направления. Кабину вновь сделали двухместной. После модификации самолет получил официальное обозначение "Дельта-IVc", но так как все работы проводились в DFS, его чаще называли по другому: DFS-39.

DFS-39 показал отличные летные свойства и этим восстановил репутацию конструктора, сильно пошатнувшуюся после пяти лет неудач. Диттмар выполнял на нем весь комплекс фигур высшего пилотажа и даже такой рискованный маневр, как "перевернутый штопор". В 1936 г. Государственный испытательный центр выдал лицензию на использование DFS-39 в качестве двухместного спортивного самолета.

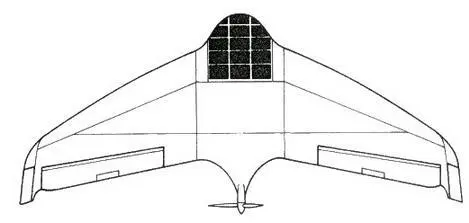

Последним довоенным самолетом А.Липпиша стал экспериментальный DFS-40 ("Дельта-V"). Он был сделан по схеме "летающее крыло" и предназначался для изучения преимуществ и недостатков такой компоновки. Крыло по форме напоминало крыло DFS-39, но имело больший размах — 12 м. Летчик размещался в застекленной кабине, занимавшей переднюю часть утолщенного центроплана, плавно переходящего в крыло (сейчас такая схема называется "интегральной"). За кабиной находился двигатель "Аргус" мощностью 100 л.с. Аэродинамические исследования показали, что коэффициент минимального аэродинамического сопротивления DFS-40 составляет 0,018, т.е. заметно меньше, чем при использовании традиционной схемы, а максимальное аэродинамическое качество равно шестнадцати. [13]

В 1939 г. X.Диттмар испытал DSF-40 и дал положительный отзыв о самолете. Но вскоре Липпиш и Диттмар перешли на фирму Мессершмитт для работы над истребителем с ракетным двигателем, и экспериментальное "летающее крыло" осталось в DFS без хозяина. В конце 1939 г. в одном из первых полетов из-за неправильной центровки самолет попал в штопор и разбился. Летчик сумел спастись на парашюте.

Применение аэродинамической крутки крыла в сочетании со сравнительно небольшим углом стреловидности позволило Липпишу улучшить несущие свойства "бесхвосток". Так, "Шторх-V" мог уверенно летать и выполнять различные маневры с двигателем мощностью всего 8 л.с. Другим аспектом влияния Липпиша на развитие "бесхвостки" было пропагандистское значение демонстрационных полетов его наиболее удачных планеров и самолетов, о которых писали газеты и журналы разных стран.

О работах Александра Липпиша в годы второй мировой войны вы узнаете из глав "Первые реактивные бесхвостки" и "Дельта-крыло".

Одна из последних винтомоторных "бесхвосток" Липпиша "Дельту-IVb"
