Вадим Романов - Прикладные аспекты аварийных выбросов в атмосферу

Среднеквадратичные значения отклонений распределений концентраций загрязняющих веществ могут быть записаны в виде сумм начальных значений σ 0x, σ 0y, σ 0z этих отклонений по соответствующим осям и приращении

Начальные дисперсии связаны с размерами сформировавшегося выброса и определяют распределение загрязняющей примеси в соответствующих направлениях при небольших удалениях от объемного выброса. На большом удалении от него основной вклад в загрязнение окружающей среды дают приращения дисперсии Δσ x, Δσ y, Δσ z

Отметим, что так как выброс горизонтальными сечениями разбивается на тонкие слои, то выражение для σ zможет быть записано так:

σ z≈ Δσ z

Формула (3.112) для продольной координаты, движущейся со скоростью ветра (соответствующей максимальному значению С j) приобретает следующий простой вид:

Полная концентрация загрязняющей примеси от объемного выброса найдется интегрированием выражения (3.113) по Z. Получаем:

Здесь Н 1и Н 2— нижняя и верхняя высотные координаты выброса.

Формула (3.114) при учете соотношения

(3.113) позволяет оценить приземные распределения концентраций загрязняющих веществ от объемных выбросов сложной формы, осредненные в секторе распространения примесей. Проведем такие оценки для атмосферных выбросов при ликвидациях ракет.

Анализ фотографий подрывов ракет на полигонах Капустин Яр и Сарыозек показывает, что облако продуктов подрыва в первом приближении можно представить в виде комбинации из двух прямоугольных газовых цилиндров (Рис. 3.29) — верхнего, содержащего вещество высотного клуба, и нижнего — «ножки» выброса.

Запишем распределение по высоте выброса массы загрязняющего вещества в нем в виде

где М,М i— масса газа в выбросе и i-ой примеси в нем; α — доля объема нижней части выброса к общему объему; ω — доля не детонировавшего топлива.

Для сформировавшегося взрывного выброса (при t > 300 с) типичные данные испытательных подрывов массы ТРТ эквивалентной 30 т ВВ дают следующие осредненные значения геометрических характеристик (радиусов по оси х — R 0xи по оси у — R 0u):

Выражение для наземной концентрации выброса в секторе распространения его вещества запишется в виде суммы слагаемых, ответственных за верхнюю и нижнюю части:

C = C B+ C H, (3.115)

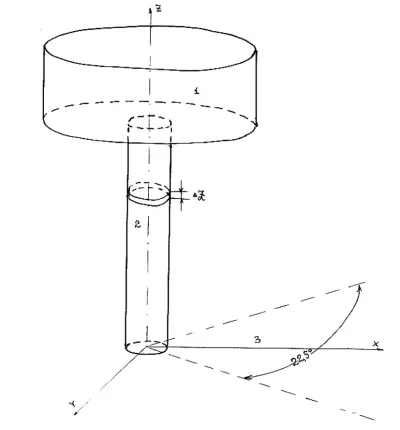

Рис. 3.29. Схема представления сложного источника загрязнений в случае взрыва: 1 — модельный высотный источник; 2 — модель «ножки» выброса; 3 — расчетный сектор распространения примеси.

где

Вводя замену переменных , получаем для интегралов I ни / Bследующие выражения

где интеграл вероятности, значения которого затубулированы.

Формулы (3.116) и (3.117) при учете значений I ни I впринимают следующий окончательный вид:

Расчет концентраций загрязняющих веществ на уровне земли от верхней и нижней частей взрывного клуба при ликвидации ТТР массой около 30 тонн ВВ представлены на графиках Рис. 3.30 и 3.31.

В качестве загрязнителей рассматривался хлористый водород, концентрация которого в твердом топливе принималась равной 16 %. Предполагалось, что все топливо участвует в химических реакциях горения, то есть нет дробления и разноса твердой фазы.
