Вадим Романов - Прикладные аспекты аварийных выбросов в атмосферу

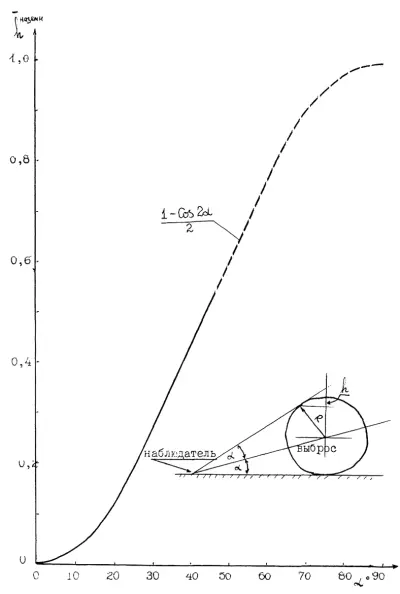

Рис. 3.15. Изменение относительной ошибки в определении вертикального размера выброса в зависимости от полуугола его наблюдения.

Относительную ошибку в определении вертикального размера облака находим из соотношения

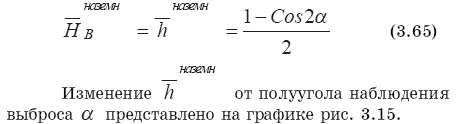

Как видно из анализа соотношения (3.55) при β → 0 относительная ошибка в определении верхней границы облака H наземн в для наземного сферического выброса в точности равна относительной ошибке визуального определения вертикального размера облака, т. е.

Как следует из этого графика при α > 20 0ошибка в определении высоты выброса превосходит 10 % и резко возрастает с увеличением полуугла наблюдения α. На практике для уменьшения ошибки в определении вертикального размера облака следует его наблюдение вести на относительно больших удалениях.

Как было показано в главе 1, одним из основных параметров в рамках любой математической моде-|ли расчета концентраций загрязняющей примеси является высота вторичного атмосферного источника — фактически высота выброса в месте потери им динамической индивидуальности.

В большинстве современных разработок авторы пытаются использовать аналитические выражения для этого параметра, однако практика применения подобных формул имеет слишком малую область корректного использования в отношении как к тепловой мощности источника, так и к метеопараметрам.

Кроме того, часто путают динамический подъем выбросов с тепловым всплытием их разрушившихся объемов. Ошибочно считают, что тепловой подъем дает искомый результат, после чего наступает фаза атмосферной диффузии.

За границу струи, например, предлагается [136] принять изолинию однопроцентной относительной избыточной температуры.

Не всегда имеются и достаточно точные определения самого понятия подъема выброса. Например, применительно к струям факельного типа за такую высоту принимается [137,138] высоту струи, когда угол касательной к траектории ее наветренной части в сносящем ветре равен 100, в других работах за такую высоту предлагается считать подъем выброса на фиксированном расстоянии от трубы или его подъем за фиксированное время и т. д.

Некоторые авторы считают, что «потолок» выброса достигается, где он еще различим с помощью измерительной или фотографической аппаратуры.

Считается, что в случае когда радиоактивные или химические опасные вещества поступают в атмосферу посредством взрыва, можно пользоваться результатами работы Бриггса [139]. Однако результаты вычислений по приведенным там формулам также имеют весьма ограниченный диапазон применения. Поэтому рекомендуется, если это возможно, эффективную высоту источника загрязнений определять натуральными измерениями или оценкой.

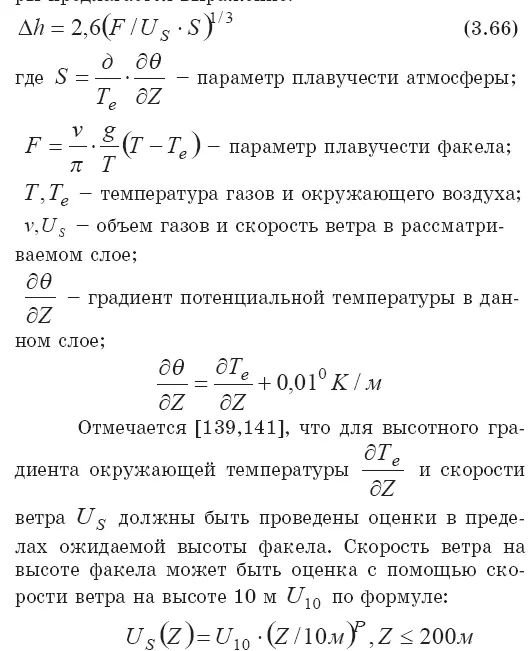

Бриггс в зависимости от метеорологических условий предлагает проводить расчет подъема струи Δh по одной из нескольких модельных формул. Приведем их. Для устойчивого равновесия атмосферы предлагается выражение:

Значения параметра р, входящего в эту формулу, в зависимости от класса устойчивости атмосферы представлены в таблице 3.6.

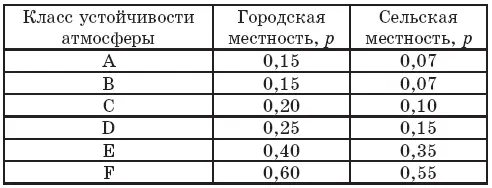

Таблица № 3.6.

Скоростной параметр р в зависимости от устойчивости атмосферы и типа местности (по данным [162])

Для высот Z > 200 м следует брать постоянную скорость ветра на высоте 200 м.

Для условий слабых ветров подъема факела на завершающем этапе подъема предлагается находить по формуле:

Δh = 5,3 F 1/4— S 3/8— R 0,

где R 0— радиус дымовой трубы.

Для условий, близких к нейтральным, при которых параметр S приближается к нулю, Бриггс предлагает следующую формулу расчета конечного подъема факела:

Δh = l,54(F/U SU 2 X) 2/3-h s 1/3

где U х— скорость трения; h s— высота дымовой трубы.

В работе [22] предлагается формула, объединяющая начальный поток количества движения

М 0= W 2 0R 2 0и плавучий поток F:

Δh = 3,75M 0 1/2/U(10 м)+ 5F/U(10 м) 3
