Вадим Романов - Прикладные аспекты аварийных выбросов в атмосферу

Устойчивые или инверсионные условия характеризуются слабым турбулентным обменом, и приземная концентрация загрязнений имеет низкие значения. В качестве первичного источника на рисунке выступает струя 1 до места ее деструкции, соответствующего X — координате в точке Х р. Далее происходит активное рассеивание потока из эффективного сечения 3. Это сечение струи и является вторичным источником загрязнения.

Если границы рассеивания продолжить навстречу потоку, то в случае изотропного рассеивания они сойдутся в точке 4, являющейся местом эффективного точечного источника рассеиваемого выброса.

Случай формирования атмосферных источников при пожаре в сильнонеустойчивой атмосфере рассмотрен на Рис. 1.5. Здесь, как и в предыдущей ситуации, первичным источником является собственно струя 1 до места ее разрушения 2. Однако из-за колебательного характера движения струйного потока (меандрирования) на завершающем этапе его развития вторичными источниками загрязнений будут квазиклубы 3, периодически возникающие в области 2. Квазиклубы — это фрагменты распавшегося на отдельные порции вещества струи. Они имеют крупномасштабное вихревое движение типа «дорожки Кармана», возникающей в потоке за препятствием. Эффективный точечный источник 4 может быть построен, как и в предыдущем случае, сведением огибающих клубов в некоторый единый центр.

Отметим, что подобная картина формирования атмосферных источников характерна для состояний атмосферы с вертикальным градиентом температуры воздуха больше адиабатического. Нагретые порции воздуха получают импульс силы плавучести, а им на смену опускаются холодные порции воздуха. В результате такого движения воздушных масс происходит интенсивное вертикальное перемешивание примеси в возрастающем по Z слое.

Рис. 1.5. Схема движения восходящего потока при пожаре, и формирование источников загрязнения окружающей среды при сильно турбулизованной атмосфере: 0 — место пожара; 1 — первичный объемный источник (меандрирующая струя); 2 — место разрушения струйного потока; 3 — вторичные объемные источники; 4 — мнимый точечный источник; 5 — ветер.

Если температурный градиент атмосферного воздуха близок или равен адиабатическому (понижение температуры примерно на 1C на каждые 100 м высоты), то реализуется так называемые безразличные (или нейтральные) условия. При вертикальном градиенте температуры равном (или ниже) адиабатического поднимающийся газообразный объем обладает той же температурой, что и окружающие массы воздуха. В такой ситуации отсутствует импульс сил всплытия, и атмосфера не оказывает на выброс никакого влияния в Z — направлении.

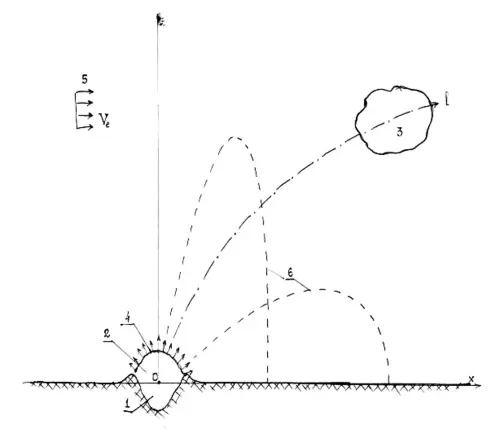

Рис. 1.6. Схема движения выбросов при взрыве, и формирование источников загрязнения окружающей среды: 0 — место взрыва; 1 — воронка; 2 — объемный первичный источник; 3 — вторичный объемный источник (взрывное облако); 4 — вторичный поверхностный источник загрязнений твердой и жидкой фазами взрыва; 5 — ветер; 6 — траектории частиц.

Схема движения выбросов при взрыве и формирование источников загрязнения воздуха и земли приведены на Рис. 1.6. Как следует из рисунка, над местом взрыва 0 возникает объемный источник 2, состоящий из взрывных газов и раздробленных частиц и фрагментов вещества подстилающей поверхности (грунта), вовлеченного в выброс из воронки 1; воздух в объеме 2 отсутствует. За времена ~ 10 -2с÷10 хс давление газов в выбросе 2 снижается до атмосферного, а его полусферическая поверхность занимает в пространстве некоторое положение 4, являющееся вторичным поверхностным источником загрязнения окружающей среды твердой и жидкой фазами взрыва.

Газообразные продукты взрыва под действием взрывного импульса и сил плавучести покидают объем 2 и всплывают в атмосфере. Так возникает газообразный вторичный источник — взрывное облако 4. Оно сносится ветровым потоком и поднимается на некоторую высоту, где теряет свою динамическую индивидуальность на фоне турбулентной среды. Затем под действием атмосферной диффузии вещество облака рассеивается в окружающей среде.

В первичном источнике 2 (взрывном клубе) твердая и жидкая фазы взрыва ускоряются радиально расширяющимися газами и после выхода за ее пределы летят под действием силы инерции и силы тяжести по баллистическим траекториям. Полет частиц и фрагментов разрушенного при взрыве объекта заканчивается выпадением на поверхность земли в некотором ареале. Траектории частиц, вылетающих из взрывного очага под разными углами, обозначены на рисунке штриховыми линиями 6.
