Радиоволны, длина которых больше 30 м, поглощаются особым верхним слоем атмосферы, носящим наименование ионосферы. Как показывает само название, ионосфера состоит из ионизованных газов, то есть таких газов, атомы которых лишены части своих электронов (которые также входят в ионосферу).
Для некоторых радиоволн слой ионизованного газа подобен зеркалу — радиоволны отражаются от него как солнечный луч от поверхности воды. Поэтому приходящие на Землю из космоса радиоволны с длиной волны больше 30 м почти полностью отражаются от ионосферы. Для них Земля является «блестящим шариком» (как для солнечных лучей блестящий игрушечный елочный шар), и пробить ионосферу они не в состоянии.
«Радиоокно» гораздо шире «оптического окна». На рисунке 38 по горизонтальной оси отложена так называемая логарифмическая шкала длин, то есть единицы масштаба вдоль этой оси есть единицы степени числа 10. Если же иметь дело с числами, а не с их логарифмами, то ширина «радиоокна» (около 30 м) получится почти в десять миллионов раз больше ширины «оптического окна». Таким образом, «оптическое окно» скорее следует считать чрезвычайно узкой щелью, и можно только удивляться, что исследуя Вселенную через такую «щель», мы знаем о ней очень многое.
Естественно ожидать, что широко распахнутое в космос «радиоокно» покажет нам Вселенную еще более многообразной и сложной.
Если излучение небесного тела по длине волны подходит для «радиоокна», оно практически беспрепятственно достигает земной поверхности, и задача астрономов состоит в том, чтобы уловить и исследовать каким-то способом это излучение.
Для этого и созданы радиотелескопы.
Радиотелескопы и рефлекторы
Вспомним, как устроен телескоп-рефлектор. Лучи, посылаемые небесным телом, падают на вогнутое параболическое зеркало и, отражаясь от его поверхности, собираются в фокусе рефлектора. Здесь получается изображение небесного тела, которое рассматривается через сильную лупу — окуляр телескопа. Маленькое второе зеркало, отражающее лучи в сторону окуляра, имеет чисто конструктивное, а не принципиальное значение.
Роль главного зеркала здесь достаточно ясна. Оно создает изображение небесного тела, и это изображений будет наилучшим в том случае, когда небесное тело находится на продолжении оптической оси телескопа. Говоря проще, телескоп в таком случае направлен прямо на наблюдаемый объект.
Приемником излучения в телескопе-рефлекторе служит человеческий глаз или фотопластинка. Чтобы увеличить угол зрения и подробно рассмотреть изображение светила, приходится пользоваться промежуточным устройством — окуляром.
Итак, в телескопе-рефлекторе есть собиратель излучения — параболическое зеркало и приемник излучения — глаз наблюдателя или фотопластинка.
По такой же схеме устроен, в сущности, и простейший радиотелескоп (рис. 39). В нем космические радиоволны собирает металлическое зеркало, иногда сплошное, а иногда решетчатое.
Форма зеркала радиотелескопа, как и в рефлекторе, параболическая. Конечно, и здесь сходство не случайное — только параболическая (или, точнее, параболоидная) поверхность способна собрать в фокусе падающее на нее электромагнитное излучение.
Если бы глаз мог воспринимать радиоволны, устройство радиотелескопа могло бы быть неотличимым от устройства телескопа-рефлектора. На самом деле приемником радиоволн в радиотелескопах служит не человеческий глаз или фотопластинка, а высокочувствительный радиоприемник.
Зеркало концентрирует радиоволны на маленькой дипольной антенне, облучая ее. Вот почему эта антенна в радиотелескопах получила название облучателя.
Радиоволны, как и всякое излучение, несут в себе некоторую энергию. Поэтому, падая на облучатель, они возбуждают в этом металлическом проводнике упорядоченное перемещение электронов, иначе говоря, электрический ток. Радиоволны с невообразимо большой скоростью «набегают» на облучатель. Поэтому в облучателе возникают быстропеременные электрические токи.

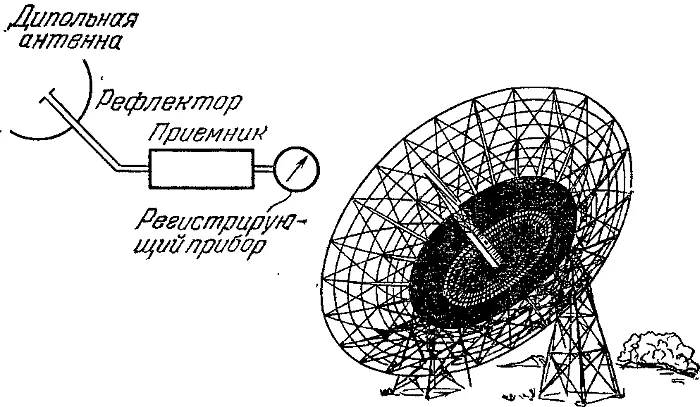

Рис. 39. Схема устройства радиотелескопа.
Теперь эти токи надо передать на приемное устройство и исследовать. От облучателя к радиоприемнику электрические токи передаются по волноводам — специальным проводникам, имеющим форму полых трубок. Форма сечений волноводов и их размеры могут быть различны.
