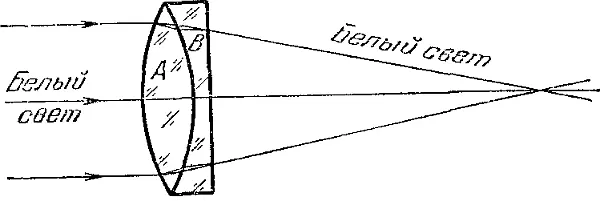

Отсюда ясен и принцип создания ахроматического объектива, то есть объектива, не дающего окрашенные изображения. Представим себе объектив, состоящий из двух линз — двояковыпуклой А и плоско-вогнутой В (рис. 16). Обе они обладают хроматическими аберрациями, но действия этих линз противоположны. Лучи света, пройдя двояковыпуклую линзу, затем преломляются в рассеивающей плоско-вогнутой линзе, которая, в отличие от первой, удлиняет фокусное расстояние для синих лучей и укорачивает его для красных. Степень преломления в линзах зависит не только от формы их поверхностей, но и от сорта стекла, то есть от показателя преломления этой прозрачной среды. Чем плотнее, или, как иногда говорят, «тяжелее стекло», тем сильнее преломляет оно лучи. Таким образом, две совершенно одинаковые двояковыпуклые линзы, изготовленные из разного стекла, имеют разные фокусы — у «тяжелой» линзы он короче, чем у более легкой.

Если в рассматриваемом нами сложном объективе подобрать соответствующую кривизну для поверхностей линз, а также разные сорта их стекол, то в принципе можно достичь желаемого — все разноцветные лучи практически соберутся в одной точке и изображение получится неокрашенным.

Теоретически возможность создания ахроматических объективов была доказана еще в 1695 году известным английским оптиком Д. Грегори.

В 1733 году Ч. Холл нашел, что двояковыпуклую линзу следует изготовить из «кронгласа» — «легкого» стекла, содержащего кремнекислоту с примесью калия. Это стекло, сравнительно слабо рассеивающее свет, используется и для оконных стекол. Вторая же рассеивающая линза, как доказал Холл, должна состоять из «тяжелого», сильно рассеивающего сорта стекла, так называемого «флинтгласа», содержащего в качестве примеси окись свинца. По заказу Холла были изготовлены несколько двухлинзовых объективов с диаметром 5 см и фокусным расстоянием 5 м, однако плохое качество стекол сильно ухудшало видимость небесных светил.

Труды Холла были продолжены Джоном Доллондом, достигшим в создании ахроматических объективов больших успехов. Объяснялось это не только высоким мастерством Доллонда, научившимся чисто опытным путем подбирать нужные кривизны линз и сорт их стекла, но и чистой случайностью: в мастерских Доллонда оказались крупные блоки очень однородного и чистого флинта. Когда кончились эти запасы, качество доллондовых труб заметно ухудшилось.

Пусть этот факт не удивляет читателя. Во второй половине XVIII столетия (с 1758 года), когда работал Доллонд, техника изготовления хорошего оптического стекла оставалась очень примитивной. Расплавленное стекло в течение нескольких дней вручную размешивали в глиняных тиглях, стремясь достичь полной однородности и прозрачности стеклянной массы. После остывания стеклянная масса из-за неравномерности охлаждения растрескивалась и распадалась на много кусков, как правило, не очень крупных. Эти осколки подвергались вторичной плавке, во время которой им придавалась форма круглых толстых стеклянных пластинок. Наконец эти остывшие блоки подвергались шлифовке, а иногда и новой переплавке в специальных тиглях, из которых блоки выходили в форме линз. Заметим, что охлаждение первичных блоков растягивалось на несколько месяцев. Тонкая же шлифовка линз требовала еще больших сроков.

Как бы там ни было, уже первые ахроматические телескопы Доллонда произвели переворот в телескопической технике. Телескоп Гюйгенса длиной 64 м давал худшие изображения, чем ахромат Доллонда длиной всего около полутора метров. Доллонд обнаружил, однако, что полностью избавиться от хроматической аберрации практически невозможно — некоторая окраска изображения (или, как говорят, вторичный спектр) все же остается. Позже для «визуальных» рефракторов вторичный спектр оставляли в виде желто-зеленых лучей, к которым наиболее чувствителен человеческий глаз. Для фотографических же наблюдений удобнее коротковолновый синий или фиолетовый вторичный спектр. В поисках новых средств для уменьшения хроматической аберрации Доллонд изобрел апохроматический объектив, состоящий из трех линз — двояковогнутой, расположенной между двояковыпуклой и плоско-вогнутой. Из-за сложности изготовления апохроматы до сих пор являются большой редкостью. Зато качество изображений в них превосходное.
