Какой должна быть форма носовой части?

Даже для головки безэкипажной ракеты, которая, достигнув вершины траектории, возвращается в земную атмосферу, форма передней части имеет большое значение. Ведь чем больше скорость ракеты при входе в плотные слои атмосферы, тем сильнее разогрев. И если бы конструкторы не принимали защитных мер, ракета сгорела бы, подобно метеору.

Как же защитить от сгорания летательные аппараты, которые предполагается вернуть из космоса на Землю?

При проектировании первых межконтинентальных баллистических ракет [14–16] отдавалось предпочтение остроконечным формам носовой части, имеющим наименьшее аэродинамическое сопротивление. Но испытания ракет показали, что в тонком пограничном слое воздуха, окружающем носок ракеты, возникают чрезвычайно высокие температуры. Носовая часть хорошо обтекаемой формы отражает в атмосферу только 50 процентов тепловой энергии. Остальное тепло воспринимает корпус ракеты.

Совсем иначе ведет себя ракета с тупой носовой частью. При входе в атмосферу впереди ее образуется мощная ударная волна. Она действует, подобно тормозу, и отражает в атмосферу более 90 процентов общей тепловой энергии. Только десятая часть этого тепла идет на нагрев корпуса ракеты.

Посмотрите, как обтекается тупоносая ракета потоком воздуха, имеющим скорость в 5-10 раз больше скорости звука (рис. 7). Воздух в сильно сжатой зоне перед головкой в этом случае интенсивно нагревается. Одновременно скорость потока уменьшается, становясь меньше скорости звука. Поэтому значительная часть энергии движения переходит в тепловую. Это сильно увеличивает температуру потока и ведет к разрушению молекул воздуха на атомы. Этот процесс называют диссоциацией. А что происходит в слое воздуха вблизи корпуса ракеты? Здесь многое зависит от шероховатости корпуса. Полусферическую отполированную головку поток обтекает плавно, без завихрений. Но даже на гладкой цилиндрической части корпуса он завихряется. А это ускоряет переход тепла от пограничного слоя к корпусу.

Чтобы узнать, сможет ли носовой конус выстоять при возвращении аппарата в атмосферу, надо знать общее количество тепла, которое передается корпусу из пограничного слоя, а также скорость, с ка. кой происходит эта передача. Все известные на Земле вещества имеют предел теплоемкости и скорости передачи тепла, поэтому единственный способ улучшить теплозащиту, казалось бы, заключается в утолщении стенок носовой части.

Чем более тупую форму имеет носок, тем больше времени потребуется ракете для возвращения на Землю. В этом случае ракета получит тепла больше, однако поступать оно будет с меньшей скоростью. При тупом носке количество тепла, подводимого на каждый квадратный сантиметр, уменьшается, так как тепло распределяется на большей площади.

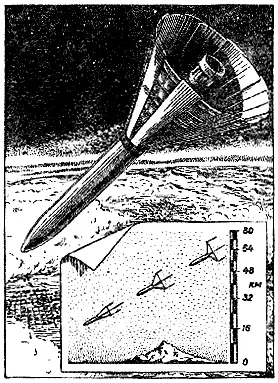

Тупоносый летательный аппарат при входе в плотные слои воздуха очень резко снижает свою скорость, отчего возникает недопустимо высокое торможение. Если в кабину такой ракеты поместить человека, его прижмет с огромной силой к передней стенке кабины и буквально раздавит. Чтобы избежать резкого торможения, на хвостовую часть летательного аппарата можно надеть железную «юбку» (рис. 8). Эта «юбка» в верхних слоях атмосферы раскрыта полностью, а при подходе к Земле, по мере увеличения плотности воздуха, ширина «юбки» начнет постепенно уменьшаться. В результате лобовое сопротивление ракеты будет изменяться плавно, а величина торможения останется в допустимых пределах.

Итак, предотвратить сгорание космического корабля в момент, когда он пронзает атмосферу, можно подбором соответствующей формы носовой части из материала, хорошо отводящего тепло. Лучший ли это метод защиты спутника от сгорания? Сейчас мы это выясним.

Оказывается, есть и другой способ предохранить космическое тело от сгорания. Поверхность спутника можно покрыть таким веществом, которою для своего плавления, а тем более для испарения требует очень много тепла. Слой такого вещества хотя и обгорит при снижении спутника, но сам корпус останется невредимым. Такой защитный слой иногда называют «жертвенным» [17].
