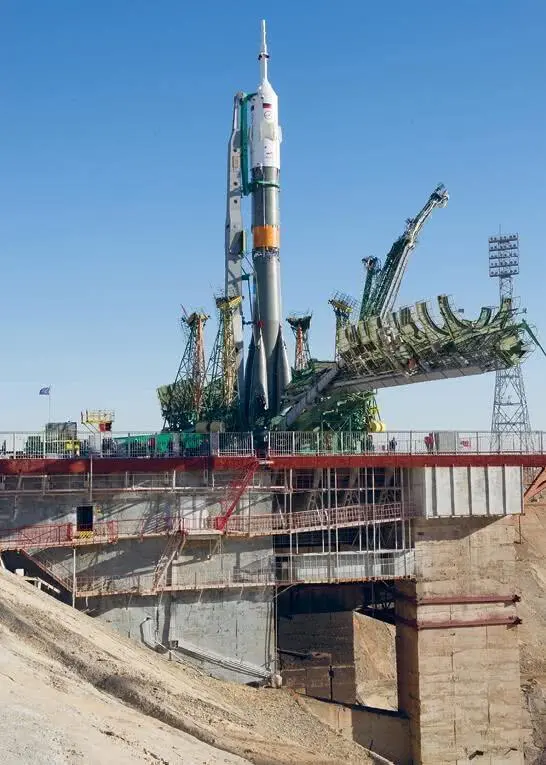

«Гагаринский» стартовый комплекс на космодроме Байконур (фотография Андрея Шелепина /ЦПК)

Кажется, что всё просто, но в действительности комплекс представляет собой средоточие тысяч хитроумных высокотехнологических систем, которые требуют постоянного присмотра со стороны специалистов. И только в этом случае он работает как часы.

Корабль «Союз» состоит из трех частей. Если смотреть сверху вниз, то они расположены следующим образом. Наверху – бытовой отсек. Под ним – спускаемый аппарат, в котором космонавты находятся при выведении корабля в космос и при возвращении домой. Еще ниже – приборно-агрегатный отсек.

Когда «Союз» устанавливают на ракету, его накрывают головным обтекателем. На самом головном обтекателе находится довольно высокая башенка системы аварийного спасения с твердотопливными двигателями увода. Она нужна для того, чтобы в случае аварии ракеты на старте или в первые минуты полета сорвать корабль с носителя и увести куда-нибудь подальше. Через две минуты после старта башенка и обтекатель сбрасываются, и, если авария произойдет после этого, то от ракеты отделится весь корабль, который пойдет сквозь атмосферу по баллистической траектории, разделится в полете на отсеки, спускаемый аппарат выпустит парашют и приземлится по штатной схеме.

Как устроены отсеки? В спускаемом аппарате, который по форме напоминает фару старинного автомобиля, находятся три кресла экипажа, а также всё оборудование, необходимое для управления кораблем. Тут же размещены системы телевизионной и радиосвязи, аккумуляторы. Есть два иллюминатора, которые позволяют нам видеть происходящее снаружи. Кроме того, в аппарате хранится аварийный запас на случай нештатной посадки где-нибудь в отдаленном районе, куда спасатели не смогут сразу добраться. Космонавты могут управлять движением спускаемого аппарата при входе в атмосферу – для этого он снабжен жидкостными двигателями, которые поддерживают правильную ориентацию. Для приземления используются парашюты и твердотопливные двигатели мягкой посадки, которые срабатывают в последнюю секунду перед касанием земли.

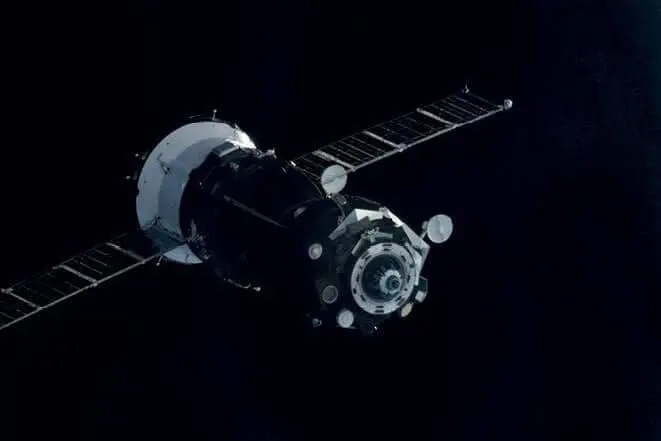

Космический корабль «Союз МС-04» в полете

Шарообразный бытовой отсек герметичен и остается частью корабля всё время пребывания на орбите; сбрасывается он перед входом в атмосферу. В его верхней части находится узел для стыковки с Международной космической станцией; в нем есть сквозной люк для перехода из корабля на станцию. Бытовой отсек может использоваться как шлюзовая камера при выходе в открытый космос; в нем имеется специальный люк, через который мы попадаем в корабль, когда он в составе ракеты ожидает запуска на стартовой площадке. То есть в бытовой отсек мы входим в корабль еще на Земле перед стартом, а при необходимости можем выходить из него в космосе. Рядом со стыковочным агрегатом находится окно-блистер, который можно использовать при ручной стыковке. С внешней стороны отсека смонтированы антенны радарной системы, которая помогает приблизиться к станции или другому космическому кораблю. Кроме того, в бытовом отсеке размещены системы жизнеобеспечения, пульт управления, предметы гигиены.

Устройство космического корабля «Союз МС

Приборно-агрегатный отсек присоединен к спускаемому аппарату снизу с помощью открытой ферменной конструкции. На ней расположены устройства для разделения отсеков, радиоантенны, разъемы для подключения наземного оборудования перед запуском и баллоны, которые снабжают нас кислородом. Верхняя часть приборно-агрегатного отсека похожа на большой барабан, она герметична и заполнена инертным газом. Туда конструкторы поместили стойки с радиооборудованием, телеметрическими системами, аккумуляторами и блоками электропитания, модулями управления терморегулированием, движением и ориентацией корабля в пространстве. В нижней негерметичной части приборно-агрегатного отсека располагается двигательная секция, в которой находятся топливные баки, ракетные двигатели управления ориентацией, сближающе-корректирующий двигатель и радиаторы, предназначенные для сброса избыточного тепла излучением в космическое пространство. Кроме того, на приборно-агрегатном отсеке закреплены панели солнечных батарей, которые под головным обтекателем сложены, а раскрываются после выхода на орбиту.
