Михаил Васильев - Путешествия в космос

Рассмотрим в качестве примера устройство жидкостной ракеты «Фау-2».

Два бака — со спиртом и с кислородом — заполняют основную часть корпуса ракеты.

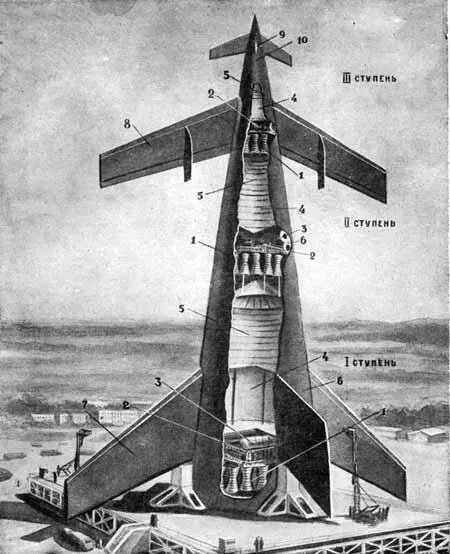

Проект грузовой ракеты-парома для двусторонней связи Земли с искусственным спутником. Три ее ступени имеют ряд аналогичных частей и устройств. К их числу относятся жидкостные ракетные двигатели 1, турбонасосы для подачи топлива 2, баки с перекисью водорода 3 для работы этих насосов, баки для горючего 4 и окислителя 5. Первая и вторая ступень снабжены парашютами для спуска 6. Первая ступень имеет хвостовое оперение для управления в атмосфере 7, третья ступень — несущие плоскости с рулями управления 8 для посадки на Землю при возвращении. Рубка управления 9 находится рядом с пассажирскими каютами и помещениями для багажа 10. Полезный груз этой ракеты составляет 25 тонн.

Из этих баков трубопроводы ведут в камеру сгорания. В эти трубопроводы включены мощные насосы. Ведь свыше 125 килограммов топлива должны подать эти насосы в камеру сгорания за каждую секунду работы мотора. Приводятся они в движение от своего собственного двигателя — газовой турбины, работающей на перекиси водорода.

Перекись водорода для работы турбины насосов заключена в специальном баллоне. Из него перекись водорода поступает в небольшую собственную камеру сгорания, где под действием перманганата натрия она быстро разлагается на пар и газ. Эта паро-газовая смесь, имеющая сравнительно высокую температуру и давление, и вращает газовую турбину насосов. Жидкий кислород насосы подают сразу в камеру сгорания. Спирт сначала прокачивается сквозь специальные полости, окружающие сопло и камеру сгорания, и охлаждает их. Если бы не это охлаждающее действие горючего, стенки камеры сгорания и сопла расплавились бы. Ведь температура газов в камере сгорания поднимается почти до 3000°, а температура стенок при этом не превосходит 1000°.

Обеспечив охлаждение наиболее накаленных частей двигателя, спирт поступает в камеру сгорания через форсунки, находящиеся в ее задней части. Крохотные форсунки с топливом окружают большую форсунку, через которую поступает кислород.

Ежесекундно в камере сгорания вступают в реакцию свыше 125 килограммов топлива — спирта и кислорода. Раскаленные газы горения устремляются через расширяющееся сопло наружу. Скорость истечения газов горения у современных жидкостных ракетных двигателей превосходит 2000 метров в секунду. Такой двигатель развивает тягу в несколько десятков тысяч килограммов. Проработав несколько десятков секунд, двигатель поднимает ракету на высоту 150–200 километров.

В верхнем отделении обтекаемого с заостренным носом корпуса ракеты размещается полезный груз. В послевоенные годы им обычно бывают приборы для исследования верхних слоев атмосферы.

Как видим, жидкостный ракетный двигатель устроен почти так же просто, как и прямоточный воздушнореактивный двигатель. В нем также нет движущихся частей, если не считать насосов для подачи топлива и турбинки, приводящей их в движение.

Жидкостный ракетный двигатель в настоящее время является единственным двигателем, с помощью которого человек поднимает свои приборы в самые верхние слои атмосферы. Этот двигатель будет, вероятно, первым двигателем, который унесет сначала приборы, а затем и людей в первые космические полеты. Может быть, освоение Луны и первые разведочные полеты вокруг ближайших планет можно будет осуществить с помощью этого двигателя.

Над жидкостным реактивным двигателем еще много будут работать ученые и инженеры, совершенствуя его, стараясь выжать из него все его возможности. Это и понятно: на него возлагаются не малые надежды, и нет сомнения, что он их не обманет. Но более отдаленное будущее космических сообщений принадлежит не ему. Оно принадлежит атомной ракете.

Несколько цистерн с топливом — заряд современной крупной высотной ракеты.

Всю жизнь искал К. Э. Циолковский наиболее энергоемкие топлива для космического корабля, которые бы, занимая мало места, содержали большое количество энергии. Лучшими из известных ему топлив были водород в качестве горючего и кислород в качестве окислителя. Именно на этом топливе и испытывались самые первые образцы жидкостных ракет.
