Джеймс Гордон - Почему мы не проваливаемся сквозь пол

Если увеличивать только прочность химических связей, то это мало повлияет на прочность тела, содержащего дефекты, так как этот путь не уменьшает концентрации напряжений у трещин. Именно поэтому алмаз и сапфир - вещества хрупкие и обычно не очень прочные, несмотря на их большую твердость и высокую энергию химических связей. На этом можно было бы и поставить точку в истории о прочности и хрупкости, если бы дело ограничивалось более или менее упругими и более или менее однородными телами. С такой точки зрения практически безразлично, с какого рода телом мы имеем дело - кристаллическим, стеклообразным или даже полимером; несущественна и величина модуля Юнга. Важно лишь, чтобы тело подчинялось закону Гука в достаточно широкой области деформаций, вплоть до разрушения. Хрупкость - не есть особое состояние, она является нормальным состоянием всех простых твердых тел.

Вязкость присуща более сложному твердому телу; можно даже сказать, что тело должно быть специально “сконструировано” таким образом, чтобы обладать этим свойством. Вязкие материалы часто содержат в своем объеме какие-то границы раздела, многие из этих материалов - тела неоднородные, то есть построены из двух или более составляющих, например из волокна и смолы.

Давайте теперь рассмотрим рис. 32, на котором изображена картина напряжений, параллельных трещине и направленных горизонтально. Сразу и не подумаешь о том, что такие напряжения, и довольно значительной величины, существуют, однако более внимательный анализ показывает, что дело обстоит именно так. Как видно из рис. 30, все траектории напряжений должны обходить край трещины, довольно резко изгибаясь при этом. Траектории напряжений можно образно представить себе в виде натянутых струн, которые стремятся выпрямиться. Если натянутая струна огибает жесткий колышек, она будет давить на колышек в направлении натяжения, а реакция колышка, естественно, будет направлена в противоположную сторону. Иными словами, в области, примыкающей к трещине со стороны ее кончика, должно существовать растяжение в направлении, параллельном поверхности трещины. Вычисления Кука дают распределение и величину соответствующих напряжений (рис. 32).

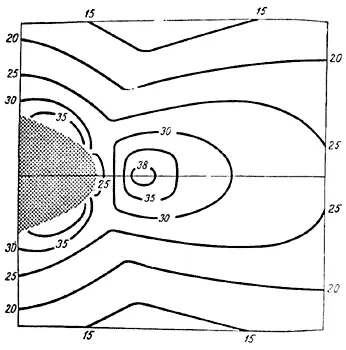

Рис. 32. Концентрация напряжении вблизи кончика эллиптической трещины. Растягивающие напряжения направлены параллельно трещине, то есть под прямым углом к направлению приложенной нагрузки. Для этого случая максимальная концентрация составляет около 40 - т.е. пятую часть концентрации, показанной на предыдущем рисунке.

Если напряжения, перпендикулярные трещине, достигают максимума на самом се кончике, то напряжение, параллельное трещине (горизонтальное в плоскости чертежа), равно нулю в этой точке. Оно увеличивается с удалением от кончика по горизонтали (рис. 32) и достигает максимума на расстоянии одного-двух атомных размеров от трещины. Но этот максимум размазан, и довольно высокие напряжения сохраняются на значительном расстоянии от трещины. Независимо от формы трещины и способа ее погружения отношение максимальной величины напряжения, параллельного трещине, к максимальной величине напряжения, направленного перпендикулярно ее поверхности, есть величина постоянная и равная приблизительно 1/5.Такое положение имеет, по-видимому, фундаментальное значение для всех трещин, существующих в растянутом материале.

Здесь-то и становятся важными внутренние поверхности в биологических материалах. Важно то, что эти поверхности раздела обычно слабее окружающего их материала И не потому, что Природа не догадалась склеить здесь ткани попрочнее, а потому, что, будучи верно устроенными, слабые поверхности делают материал вязким, упрочняют его.

Посмотрим, что получается, когда трещина приближается к подобной поверхности, расположенном перпендикулярно к направлению ее движения. Вначале к поверхности раздела подойдет зона растяжения, которая движется впереди трещины, и она попытается разорвать тело по этой поверхности на каком-то участке. Если прочность поверхности раздела больше 1/5 от общей прочности сцепления материала, то эта поверхность не разрушится, трещина лишь пересечет ее и поведение материала не изменится. Если, однако, прочность границы раздела меньше примерно 1/5 от величины сцепления материала, то она будет разрушена, прежде чем главная трещина достигнет ее, и образуется ловушка, которая поймает и остановит трещину [31] По-видимому, можно считать, что в результате трещина будет притуплена. Радиус кончика трещины, который был очень малым, станет очень большим, практически бесконечно большим. Мы получим таким образом новую трещину под прямым углом к первоначальной, но тенденция к распространению трещины, параллельной приложенному напряжению, обычно отсутствует. .
