Рис. 42. Передача нагрузки от стержня к заделке.

На практике оба случая концентрации напряжений в равной степени делают соединение непрочным. Возможно, существует такое соотношение между модулями Юнга материала включения и окружающего материала, при котором распределение напряжений в соединении будет оптимальным. Но если это и так, то его очень трудно обеспечить на практике.

Одно время я занимался разработкой узлов крепления крыла из армированного пластика с металлическим фюзеляжем самолета. Хотя мне было хорошо известно о существовании концентраций напряжений, о червяках в земле и многом прочем, у меня хватило глупости, чтобы для начала заформовать в тело крыла прочные проволочные тросы, распадающиеся на концах на отдельные запутанные проволочки. Когда образцы этой плохо продуманной конструкции растянули в испытательной машине, проволочки стали вытягиваться из пластика одна за другой с характерным треском, хотя нагрузки были смехотворно малыми. В следующем эксперименте вместо тросов в пластик были заделаны покрытые предварительно подходящим клеем суживающиеся на концах стальные зубцы, похожие на клинки или сабли (рис. 43). На этот раз образцы разрушались, издавая не продолжительный треск, а один громкий короткий хлопок; происходило это при столь же малых нагрузках.

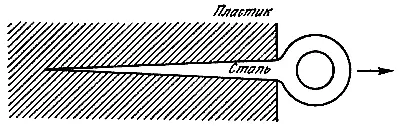

Рис. 43. Неправильная конструкция заделки (соединение непрочно).

После перерыва, заполненного обдумыванием ситуации и глубокомысленными рассуждениями о червяках, мы испытали серию стальных креплений в форме лопаты (рис. 44). Все они разрушались при значительно больших нагрузках, каждая из которых была пропорциональна ширине "лопаты" в данном образце. После доработки этой конструкции нам удалось довести нагрузку, передаваемую с этой пластиковой конструкции, до 40-50 т за счет совсем небольших стальных узлов крепления.

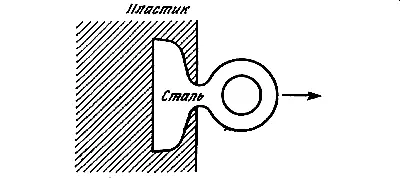

Рис. 44. Правильная конструкция заделки (достаточно прочное соединение).

Эффективность подобных соединений целиком зависит от качества сцепления между металлом и пластмассой, и поэтому металлические включения должны быть заделаны на совесть и проверены. При их проектировании следует не забывать, что во всех подобных случаях сцепление между металлом и неметаллом полностью нарушается, когда металл достигает предела текучести и перестает вести себя упругим образом [43] Это справедливо и для сцепления между металлом и краской или эмалью, включая глазурь, то есть стекло. В те времена, когда не было еще современных экстензометров, инженеры судили о пределе текучести горячекатаной стали по величине нагрузки, при которой черная окисная пленка начинает отставать от поверхности металла. . Поскольку напряжения, возникающие в рассматриваемых случаях в металле, много выше, чем можно было бы думать, узел крепления необходимо изготовлять из высокопрочной стали, подвергнутой тщательной термической обработке. Причем хвостовик стального вкладыша должен заостряться подобно долоту.

Заклепочные соединения в стальных конструкциях в общем вышли из моды главным образом из-за своей высокой стоимости, а также потому, что они тяжелее сварных соединений. Это достойно сожаления, поскольку у заклепочных соединений есть некоторые преимущества [44] В целом преимуществ не так и много, именно поэтому сварка вытесняет клепку. - Прим. ред. . Заклепочные соединения надежны, и их легко контролировать, а в больших конструкциях они способны до некоторой степени останавливать рост трещин. Распространение в конструкции действительно большой и опасной трещины очень часто (хотя и не всегда) может быть остановлено или замедлено областью заклепочного соединения, которая выделяется по своим свойствам из окружающего материала.
