Джеймс Гордон - Конструкции, или почему не ломаются вещи

Рис. 32. Оснастка китайской джонки.

Рис. 33. Джонка с ослабленным фалом, вид спереди.

Несколько яхт с такой оснасткой успешно и без особого напряжения предприняли долгие океанские путешествия. Столь популярные в настоящее время дельта-планеры, как правило, конструируются на тех же принципах, и хотя это может шокировать приверженцев традиций, они дешевы, прочны и, кажется, достаточно надежны.

Сходство летучей мыши и китайской джонки не может не броситься в глаза (рис. 34). Крылья всех летучих мышей устроены одинаковым образом: перепонка из очень гибкой кожи натянута на основу в виде длинных тонких костей, являющихся, в сущности, пальцами. Например, плодоядные летучие мыши - это весьма большие существа с размахом крыльев свыше метра. На их родине, в Индии, где они являются бичом садоводов, им ничего не стоит пролететь ночью 50-60 км, чтобы ограбить фруктовый сад. При этом оказывается, что такие перелеты отнюдь не изматывают их, а это значит, что их летательный аппарат весьма эффективен. Очевидно, в процессе долгой эволюции у них для уменьшения веса произошло уменьшение толщины костей, на которые натянуты их крылья.

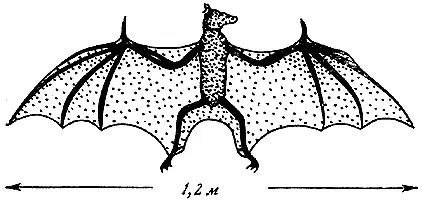

Рис. 34. Плодоядная летучая мышь.

Если сфотографировать летучую мышь в полете, то можно проследить, как движутся ее крылья: когда они идут вниз, перепонки выгибаются вверх и принимают, грубо говоря, форму полусферы, чтобы минимизировать механическую нагрузку, приходящуюся на кости. Потери в аэродинамической эффективности вследствие этого изменения формы на практике малы или вовсе отсутствуют.

Примерно 30 млн лет назад на Земле обитало множество летающих существ, называемых птеродактилями (пальцекрылыми). Многие из них очень напоминают летучих мышей, за тем исключением, что у них только один "палец" - мизинец являлся частью конструкции, составляющей крыло. Перепончатое крыло птеродактиля похоже на бермудский грот-парус, не разделенный какими-либо рейками.

Некоторые из этих животных были очень велики. Туловище птеранодона, например, было восстановлено по ископаемым останкам и оказалось, что размах его крыльев достигал не менее 8 м (рис. 35). Он был около 3 м высотой, а его общий вес составлял, вероятно, только около 20 кг. Именно такой вес могла поднять летающая конструкция из костей и мышц. Недавно появились сообщения об открытии в Америке останков птеродактилей еще большего размера, с размахом крыльев вдвое больше, чем у птеранодона.

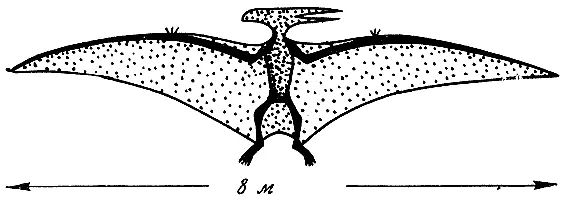

Рис. 35. Птеранодон.

Птеранодон, вероятно, искал свою добычу в море и, грубо говоря, занимал в экологической системе место, которое теперь занимает альбатрос. Как и альбатрос, он проводил большую часть времени в воздухе, паря над волнами, и добывал себе рыбу, не опускаясь на воду. Кости, на которых держались крылья этого ископаемого, были, судя по останкам, невероятно тонкими и слабыми даже по сравнению с костями плодоядной летучей мыши. Мы, конечно, не располагаем данными об упругости оболочки, покрывавшей эти огромные крылья, но можно предположить, что по своим свойствам она была похожа на перепонки летучих мышей. Аэродинамическая эффективность такой конструкции в целом должна была быть высокой, сравнимой с конструкцией современных альбатросов.

Хотя летучие мыши уцелели в процессе эволюции и сохранились до наших дней, место птеродактилей очень давно заняли птицы, имеющие перья. Возможно, конечно, что причины исчезновения птеродактилей не связаны с их конструкцией, но в то же время не исключено, что именно перья дали птицам преимущества перед другими летающими существами. Когда я работал в Фарнборо, я имел обыкновение время от времени спрашивать свое начальство: не лучше было бы, если бы самолет имел перья? Однако мне редко удавалось не только получить спокойный ответ, но и просто удостоиться того, чтобы меня терпеливо выслушали.

И все же почему птицы все-таки имеют перья? Современный инженер, если бы ему пришлось самому сконструировать летающее существо, создал бы, вероятно, что-нибудь вроде летучей мыши или летающего насекомого. Я не думаю, что ему пришло бы в голову изобрести птиц. Однако, по-видимому, на то, что они существуют, имеются веские причины. Можно предположить, что летучие мыши, как и в прошлом птеродактили, теряют значительное количество энергии в форме тепла, исходящего от их крыльев, и если бы их крылья были покрыты шерстью, это обепечило бы им эффективную теплоизоляцию.
