Джеймс Гордон - Конструкции, или почему не ломаются вещи

— Да не тяни же кошку за хвост!

— Я не тяну, мама, тянет Пусси.

В случае с кошкиным хвостом противодействие создано биологическими процессами в мышцах кошки, развивающих усилие, противоположное усилию, которое создают мышцы ребенка, но этот вид активного мышечного противодействия не является, конечно, ни очень распространенным, ни необходимым.

Если бы кошкин хвост оказался закрепленным на чем-то неживом, например был привязан к стене, то "тянуть" должна была бы стена; создает ли сопротивление тянущему ребенку кошка (активно) или стена (пассивно), безразлично как для ребенка, так и для хвоста (рис. 2).

Но как неживой, пассивный предмет, такой, как стена или веревка, кость, стальная балка или собор, может создавать необходимые силы противодействия?

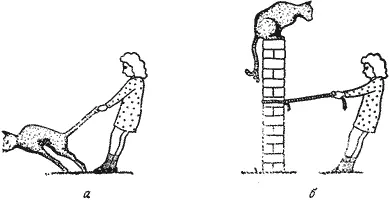

Рис. 2. а. - Да не тяни же кошку за хвост! - Я не тяну, мама, тянет Пусси.

Рис. 2. б. Пусси ли тянет или нет, значения не имеет.

Уже в 1676 г. Гук ясно понимал не только то, что сопротивление твердых тел силам веса или другим механическим нагрузкам создается посредством сил противодействия, но и то, что, во-первых, под механическим воздействием всякое твердое тело меняет свою форму, растягиваясь или сжимаясь, а во-вторых, именно это изменение формы и позволяет твердому телу создавать силу противодействия.

Когда мы на конец веревки подвешиваем кирпич, веревка удлиняется, и как раз это удлинение и позволяет веревке тянуть кирпич вверх и удерживать его от падения. Все материалы и конструкции, хотя и в очень различной степени, под действием нагрузки испытывают смещения (рис. 3).

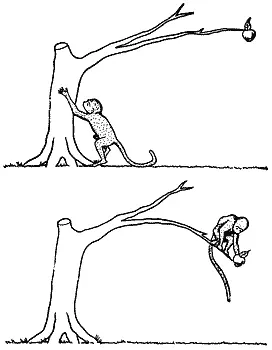

Рис. 3. Все материалы и конструкции, хотя и в весьма различной степени, под действием нагрузки испытывают смещения. Теория упругости - это наука о соотношениях между нагрузками и перемещениями в твердых телах. Под действием веса обезьяны материал ветки растянут у ее верхней поверхности и сжат у нижней.

Важно осознать, что возникновение смещений в любой и каждой конструкции вследствие действия нагрузки является совершенно нормальным. Если эти смещения не слишком велики с точки зрения целей, которым служит конструкция, их возникновение - отнюдь не "дефект" в том или ином смысле, а важное свойство, без которого ни одна конструкция не могла бы работать. Теория упругости - это наука о соотношениях между силами и смещениями в материалах и конструкциях.

Хотя под действием веса или других механических сил все твердые тела в той или иной степени деформируются, величины смещений, которые встречаются на практике, могут изменяться в огромных пределах. Так, в растении, куске резины смещения, как правило, велики и их легко наблюдать, а в случаях, когда мы прикладываем обычные нагрузки к таким твердым веществам, как металл, бетон или кость, смещения на самом деле иногда оказываются очень малыми. Хотя такие перемещения часто бывают далеко за пределами возможностей невооруженного глаза, они существуют всегда и совершенно реальны, даже если для их измерения требуются специальные приборы. Если вы взберетесь на колокольню кафедрального собора, в результате добавления вашего веса он станет ниже, пусть на весьма малую величину, но действительно ниже. Каменная кладка на самом деле оказывается более гибкой, чем можно было бы предполагать. Вы можете убедиться в этом, посмотрев на четыре главные колонны, поддерживающие колокольню собора в Солсбери: все они заметно изогнуты (рис. 4).

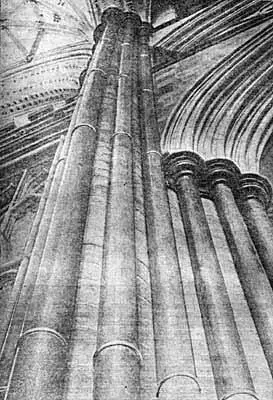

Рис. 4. Каждая из четырех колонн, поддерживающих 120-метровую башню собора в Солсбери, заметно изогнута. Каменная кладка является намного более гибкой, чем обычно думают.

Далее Гук пришел к важной мысли, воспринять которую некоторым трудно даже сегодня. Он понял, что под действием нагрузки смещения, о которых мы говорили выше, возникают не только во всякой конструкции, но и в самом материале, из которого она сделана. Он "внутренне" растягивается или сжимается в каждой своей части в соответствующей пропорции вплоть до очень малых размеров - до молекулярных размеров, как мы знаем сегодня. Так, при деформации ветки или стальной пружины, например при сгибании их, атомы и молекулы, из которых состоит вещество, в зависимости от того, растянут или сжат материал как целое, должны отодвинуться друг от друга или, наоборот, приблизиться друг к другу.
