Лев Певзнер - ТРИЗ для «чайников» – 4. Микростандарты

Как легко убедиться, налицо стандартное противоречие, поэтому и решение было предложено стандартное – на суппорт установить несколько резцов, работающих «цугом». Такое решение было принято задачедателем.

Для лучшей стыковки двух полос линолеума одну полосу накладывают на другую и производят рез через обе полосы. Получается идеальная стыковка полос, поскольку срез одной полосы повторяет по форме срез другой.

МКС: Если технология такова, что точность обработки изделия недостаточна, то более высокую точность сопряженной пары деталей можно обеспечить за счет совместной (одновременной) обработки этой пары деталей.

Пример 1

Во всех автомашинах главная пара шестерен заднего моста нарезается одним резцом сразу на обеих деталях, чтобы избежать в них большого люфта.

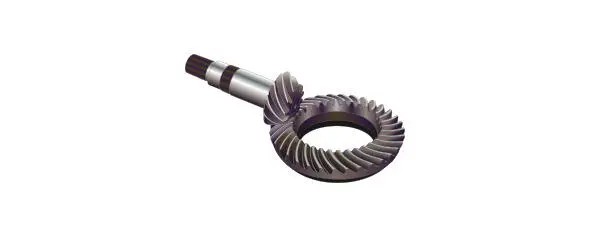

Рис.5. Главная пара шестерен заднего моста.

Пример 2

Для обеспечения максимальной симметричности при проведении ортопедических операций на двух конечностях, их проводят на обеих конечностях руками одного хирурга в течение одного операционного дня.

Пример 3

Если в двух деталях должны быть отверстия для их соединения, в которые затем нужно будет вставлять винт или другой стыковочный элемент, то сверление этих деталей надо делать одновременно за одну операцию. В этом случае отверстия идеально совпадут.

Стерильный бинт помещается в упаковку из нескольких слоев пергаментной бумаги, обеспечивающую стерильность в течение 6 месяцев. Разорвать ее достаточно трудно. Нужно значительное усилие. Поэтому, чтобы вскрыть упаковку аккуратно и без больших усилий, в нее заранее вкладывают нить. Затем тянут за свободный конец нити. В этом случае все усилие в каждый момент будет прикладывается в точке. Концентрированное усилие достаточно, чтобы разрушать бумагу, но недостаточно, чтобы порвать нить, через которое оно передается. В этом случае упаковка вскрывается легко и аккуратно.

Рис. 6. Бинт

МКС: Если

– необходимо аккуратно и быстро разрушить прочную упаковку в заданном месте;

или в процессе работы системы образуется нежелательное прочное соединение элементов, которое необходимо разрушить при обслуживании,

то это можно обеспечить за счет введения заблаговременно в место предполагаемого разделения нити (проволоки или иной аналогичный элемент).

Упаковка или соединение разрушаются, когда усилие прикладывается к свободному концу нити. В этом случае все усилие, прикладываемое к нити, концентрируется в точке контакта (очень маленькой оперативной зоне) освобожденной части нити с местом не разрушенной части соединения. Большое направленное усилие в этой точке приводит к разрушению упаковки или нежелательного соединения. Процесс происходит до тех пор, пока упаковка или соединение не будут разделено полностью по всей длине заранее заложенной нити.

Пример 1

Нить в целлофановой упаковке сигарет или других продуктов.

Рис. 7. Нить (золотая) позволяет легко вскрыть упаковку

Пример 2

Извлечение ТЭНа из реактора (из практики Л. Певзнера).

Это произошло 25 лет назад, когда я работал в составе команды Бориса Злотина на Норильском ГОКе. Там мы столкнулись со следующей задачей:

В специальном реакторе (реактор – это горизонтально установленная бочка диаметром около 4-х метров, длиной около 12 метров, с толщиной стальных стенок 12 мм, внутри которых выложен слой свинца – 10 мм и огнеупорный кирпич) происходил процесс перевода серы из пульпы колчеданов в чистую серу. Для этого в реакторе пульпу под давлением 10—15 атм. при температуре 130—140 С и перемешивали ее, добавляя кислород. Как происходил процесс точно не помню, но задача была выглядела простой. Температуру поддерживали четыре ТЭНа (ТЭН представлял из себя трубу длиной 4 метра и диаметром 70 мм), которые вводили через торцы реактора сбоку, через специальные стальные гильзы полуметровой длины. Их внутренний диаметр был на 2 мм больше диаметра ТЭНа (рис. 8). И все было бы ничего, если бы не регулярное обслуживание, при котором необходимо было вынимать ТЭНы. Пространство между гильзой и ТЭНом за время работы реактора между обслуживанием, заполнялось гипсом (выделяемым из раствора пульпы), намертво соединяя ТЭН с гильзой. Каждый раз был большой риск повреждения реактора при извлечении ТЭНов. Уж больно велики были усилия.
