Генрих Альтшуллер - Найти идею

1.5. Усиление ТП.Будем считать, что вместо «сильного ветра» в ТП-1 действует «очень сильный ветер».

1.6. Модель задачи.Даны лепестки, пыльца и очень сильный ветер. Очень сильный ветер хорошо переносит пыльцу, но соединяет лепестки. Необходимо найти такой икс-элемент, который, сохраняя способность сильного ветра переносить пыльцу, обеспечил бы разъединенное положение лепестков.

2.1. Оперативная зона.Прилепестковое пространство.

2.2. Оперативное время.Т 1— все время действия очень сильного ветра, Т 2— некоторое время до действия ветра.

2.3. Вещественно-полевые ресурсы.Воздух в прилепестковом пространстве. Механическое поле сильного ветра.

3.1. ИКР-1.Икс-элемент в ОЗ, абсолютно не усложняя систему и не вызывая вредных явлений, обеспечивает в течение ОВ несоединение лепестков, сохраняя способность очень сильного ветра переносить пыльцу.

3.2. Усиленный ИКР-1.Для усиления ИКР-1 надо «икс-элемент» заменить словами «воздух в ОЗ».

3.3. Макро-ФП.Воздух в ОЗ в течение всего ОВ должен быть «ветронепроводящим», чтобы лепестки не соединялись, и должен быть «ветропроводящим», чтобы не мешать переносу пыльцы.

3.4. Микро-ФП.Воздух в ОЗ в течение всего ОВ должен содержать силовые частицы, чтобы не пропускать ветер, и не должен содержать силовые частицы, чтобы пропускать ветер.

3.5. ИКР-2.Силовые частицы воздуха в течение всего ОВ должны сами действовать на лепестки и не должны действовать на ветер (т. е. должны отталкивать лепестки друг от друга и не должны отталкивать ветер).

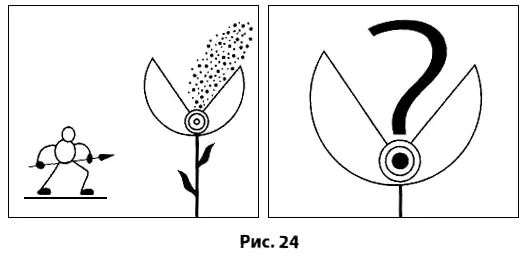

4.1.а) суть конфликта (рис. 24): в ОЗ есть только человечки ветра А, которые переносят пыльцу (это хорошо), но вызывают соединение лепестков (это плохо);

б) по правилу 4 надо ввести частицы Б, которые, не мешая частицам А переносить пыльцу, будут мешать им соединять лепестки (рис. 25). Частицы Б должны находиться у лепестков и не должны занимать остальное пространство, чтобы не мешать переносу пыльцы.

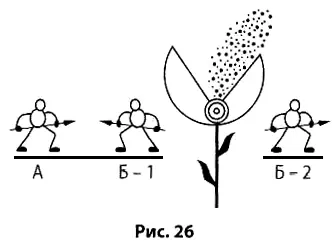

Частицы А создаются воздуходувкой. А откуда возьмутся частицы Б? Взять их можно из ВПР, т. е. из воздуха, но откуда возникнет сила, необходимая для рассоединения лепестков? По правилу 6 следует разделить частицы Б на Б-1 и Б-2 и получить рассоединяющую силу за счет взаимодействия Б-1 и Б-2. Очевидно, что для этого частицы Б-1 и Б-2 должны быть заряжены одноименно (рис. 26).

4.5. Получениечастиц. Заряженные частицы Б-1 и Б-2 могут быть получены — по правилу 8 — ионизацией воздуха (или влаги, содержащейся в воздухе).

5.4. Применение «Указателя физэффектов».Журнал «Техника и наука», 1981, № 7, с. 16–17. По таблице: создание сил отталкивания (между лепестками) — применение электростатических сил (раздел 7.2).

Ответ — а. с. 755247; перед обдуванием (т. е. во время Т 2) лепестки раскрывают воздействием электростатического заряда.

Еще одна очень красивая задача.

Задача 8.4.Для изучения вихреобразования макет парашюта (вышки и т. п.) размещают в стеклянной трубе, по которой прокачивают воду. Наблюдение ведут визуально. Однако бесцветные вихри плохо видны на фоне бесцветного потока. Если окрасить поток, наблюдение вести еще труднее: черные вихри совсем не видны на фоне черной воды. Чтобы выйти из затруднения, на макет наносят тонкий слой растворимой краски: получаются цветные вихри на фоне бесцветной воды. К сожалению, краска быстро расходуется. Если же нанести толстый слой краски, размеры макета искажаются, наблюдение лишается смысла. Как быть?

1. Мини-задача.ТС для наблюдения за вихреобразованием включает прозрачную трубу, поток воды, вихри в потоке воды, макет парашюта, слой растворимой краски на макете. ТП-1: если слой краски тонкий, он не искажает макет, но окрашивает вихри кратковременно. ТП-2: если слой краски толстый, он искажает вихри, но окрашивает их длительное время. Необходимо при минимальных изменениях в системе обеспечить длительные испытания без искажений.

Пояснение 1. По примечанию 4 к шагу 1.1 термин «краска» должен быть заменен словами «вещество, отличное от воды по цвету, прозрачности и другим оптическим свойствам», сокращенно — «другое вещество». Казалось бы, это лишняя игра в слова. На самом деле, заменив «краску» «другим веществом», мы облегчаем путь к формулировке ФП: в потоке воды должно быть неисчерпаемое количество другого вещества и вообще не должно быть другого вещества. Ясно, что функции другого вещества должна выполнять «измененная вода».
