При правильной работе по АРИЗ каждый шаг логично следует из предыдущего. Логичность отнюдь не мешает появлению принципиально новых («неожиданных») идей. Новое возникает как результат применения необычных операторов АРИЗ: происходит переориентация задачи на ИКР, требования обостряются и доводятся до ФП, макро-ФП трансформируется в микро-ФП и т. д. Беспорядочному «броуновскому» движению «свободной мысли» при решении задачи методом проб и ошибок АРИЗ противопоставляет высокую организованность мышления в сочетании с нетривиальностью мыслительных операций и сознательным использованием знаний о закономерностях развития техники. Регулярное применение аналитического аппарата АРИЗ вырабатывает «аризный» (в сущности — диалектический) стиль мышления, характеризующийся обоснованной нетривиальностью и стремлением опираться на всеобщие законы диалектики и конкретные закономерности развития систем — технических, научных, художественных и т. д.

Для начала рассмотрим работу АРИЗ на хорошо знакомой нам задаче о перевозке шлака.

1.1. Мини-задача.ТС для перевозки расплавленного доменного шлака включает железнодорожную платформу, ковш, расплавленный шлак. ТП-1: если ковш имеет крышку, не образуется твердой корки застывшего шлака, но обслуживание системы замедляется. ТП-2: если ковш не имеет крышки, обслуживание не замедляется, но образуется твердая корка. Необходимо при минимальных изменениях в системе предотвратить образование твердой корки шлака.

Пояснение 1. По примечанию 4 следует заменить термин «крышка». На первый взгляд этот термин кажется безобидным, но он связан с представлением о жестком (или почти жестком) покрытии, которое необходимо открывать и закрывать. При решении задач может оказаться, что крышка жидкая или газообразная и что она служит один раз, потом, например, сгорая… Нам нужна не «крышка», а «теплоудержалка»… В этом учебном разборе мы сознательно оставляем слово «крышка», чтобы не упрощать чрезмерно задачу.

1.2. Конфликтующая пара.Изделие — расплавленный шлак. Инструмент — крышка (отсутствующая, присутствующая).

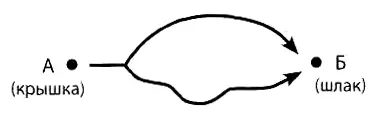

ТП-1. Крышка есть. Шлак перевозится без потерь, но медленно.

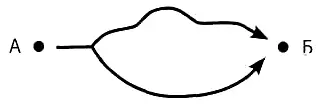

ТП-2. Крышки нет. Шлак перевозится с потерями, но быстро.

1.4. Выбор ТП.Главная цель системы — перевозка шлака. Выбираем ТП-2 (шлак перевозится быстро, но с потерями, так как образуется корка).

1.5. УсилениеТП. Нет необходимости усиливать ТП, поскольку уже принято, что крышка отсутствует.

1.6. Модель задачи.Даны расплавленный шлак и отсутствующая крышка. Отсутствующая крышка не замедляет обслуживание, но и не препятствует образованию корки. Необходимо найти такой икс-элемент, который, сохраняя способность отсутствующей крышки не замедлять обслуживание, предотвращал бы образование корки.

Пояснение 2. Задача четко решается по стандарту 1.2.2 на устранение вредной связи введением видоизмененных В 1и В 2. Но мы рассматриваем анализ этой задачи именно по АРИЗ, поэтому отсылку к стандартам не принимаем во внимание.

2.1. Оперативная зона (ОЗ).Пространство, ранее занимаемое крышкой, т. е. «пустой» слой над жидким шлаком.

2.2. Оперативное время (ОВ).Т 1 — время от начала заливки до окончания слива шлака. Т 2— время до заливки ковша.

2.3. Вещественно-полевые ресурсы.

Внутрисистемные ВПР:

1) «отсутствующая крышка», т. е. воздух в пустом слое над шлаком;

2) жидкий шлак, прилегающий к «отсутствующей крышке»;

3) тепловое поле изделия, т. е. жидкого шлака.

Внешнесистемные ВПР:

1) воздух над «отсутствующей крышкой»;

2) фоновые поля.

Надсистемные ВПР:

1) отходов нет;

2) «копеечные» — воздух, вода, земля (почва) и т. п.

3.1. ИКР-1.Икс-элемент, абсолютно не усложняя систему и не вызывая вредных явлений, предотвращает в течение ОВ образование корки, сохраняя способность отсутствующей крышки свободно пропускать шлак при заполнении и опорожнении ковша.

3.2. Усиленный ИКР-1.Для усиления формулировки ИКР-1 надо заменить «икс-элемент» словами «слой воздуха».

3.3. Макро-ФП.Слой воздуха в ОЗ должен быть заполнен нетеплопроводным веществом, чтобы уменьшить охлаждение шлака, и не должен быть заполнен веществом, чтобы не мешать заливу и сливу шлака.
